带法兰底座直角弯通管路连接接头

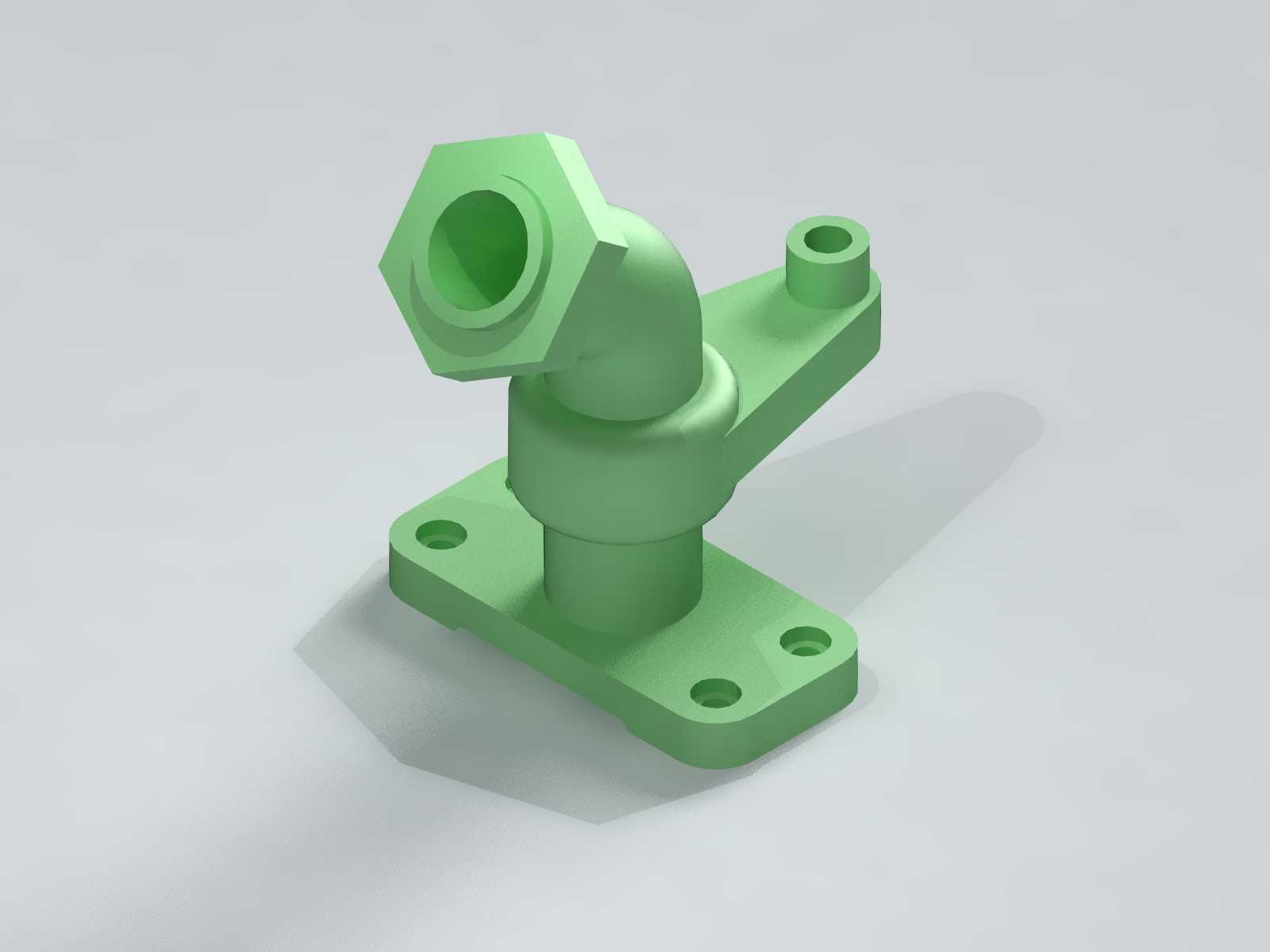

　　从结构设计来看，接头整体采用一体化铸造成型后做机加工处理，主体分为三个功能段：底部是带安装孔的方形法兰底座，底座上预留两个对称分布的螺栓过孔，安装时可通过螺栓将接头牢牢固定在设备面板、安装支架或者机体预留的安装平面上，安装孔的位置公差控制在±0.1mm范围内，保证安装时不会出现孔位错位无法装配的问题；中间段是圆柱形的支撑过渡段，用来承接上部的弯通主体，同时抵消管路连接时产生的径向弯矩，避免应力集中在转角位置导致接头断裂；上部是90度弯通结构，一端是内螺纹六角连接端，六角结构的设计是为了安装时可以用普通扳手卡持拧紧，不需要定制专用工装，另一端是带外伸安装耳的圆柱接口，接口内孔做了倒角处理，方便管路插接或者对接其他接头时的导向，安装耳上的通孔可以用来加装管夹或者固定外接管路，减少管路对接位置的晃动。这款带安装底座的直角弯通接头，主要应用在流体输送管路系统的转角布设场景中，常见于小型液压站油路排布、气动控制回路管线转向、低压给排水管路转角连接等工况，用来实现管路90度转向的同时，通过自带的安装底座完成接头本体的固定，避免管路运行过程中因流体压力波动、设备振动导致接头移位、密封失效的问题。

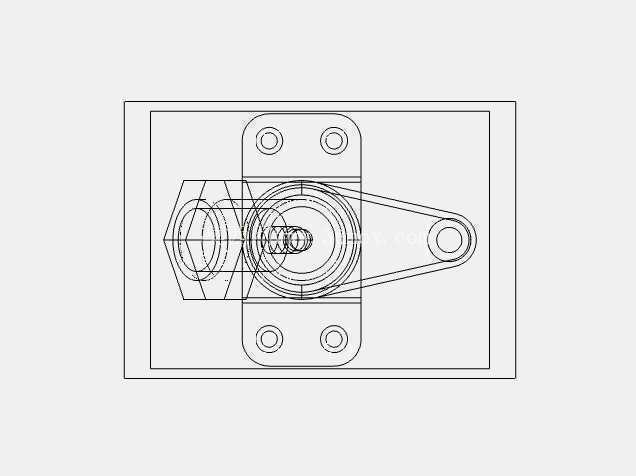

　　设计过程中，转角位置做了R3的圆角过渡，没有采用直角锐边结构，一方面是降低流体在转角位置的阻力，减少紊流产生的振动和噪音，另一方面是避免转角处的应力集中，提升接头的承压能力，经过结构力学仿真验证，该结构在1.6MPa的工作压力下，转角位置的最大应力远低于常用铸铝或者铸铁材料的许用应力，满足常规低压流体输送的强度要求。安装边界方面，法兰底座的总长度控制在65mm，宽度40mm，两个安装孔的中心距为48mm，适配M6的固定螺栓，接头整体高度从底座底面到弯通顶端为58mm，六角端的对边尺寸为24mm，适配常规活动扳手的开口尺寸，弯通另一端的接口外径为12mm，适配内径10mm的气动软管或者低压流体输送管，安装时需要在底座与安装面之间加装厚度1mm的橡胶减震垫，一方面可以补偿安装面的平面度误差，另一方面可以吸收设备运行时传递到接头的振动，延长接头的使用寿命。

　　在实际选型使用时，需要注意该接头的适用介质为常温清水、液压油、压缩空气等无强腐蚀性的流体，工作温度范围在-20℃到80℃之间，如果用于有腐蚀性的流体输送，需要更换对应的耐腐蚀材质并重新校核结构强度。接头的内螺纹端采用标准G1/2管螺纹，螺纹精度满足密封要求，安装时不需要额外缠生料带也能保证密封效果，如果是用于气压回路，建议在螺纹处涂抹少量密封胶进一步提升密封性能。

　　在管路排布设计时，该接头的固定底座可以有效减少管路的悬空长度，尤其是在设备内部空间紧凑、管路需要贴近设备内壁布设的场景下，不需要额外设计管路固定支架，直接通过接头自带的底座完成固定，能够大幅减少管路安装的辅件数量，压缩装配工时，同时也让管路排布更加整齐美观，后期维护时拆卸也更加方便，不需要拆解相邻的其他管路就能单独更换该接头。
