台式设备供电用三芯电源线结构设计

　　这类三芯电源线是桌面式电子电气设备最常用的供电连接件，日常在台式计算机主机、桌面显示器、激光打印机、桌面有源音箱、小型实验仪器等设备的供电链路中随处可见，承担着将市电交流电能从墙面插座稳定传输至设备内部电源模块的核心作用，是设备取电链路里不可缺失的基础连接部件。

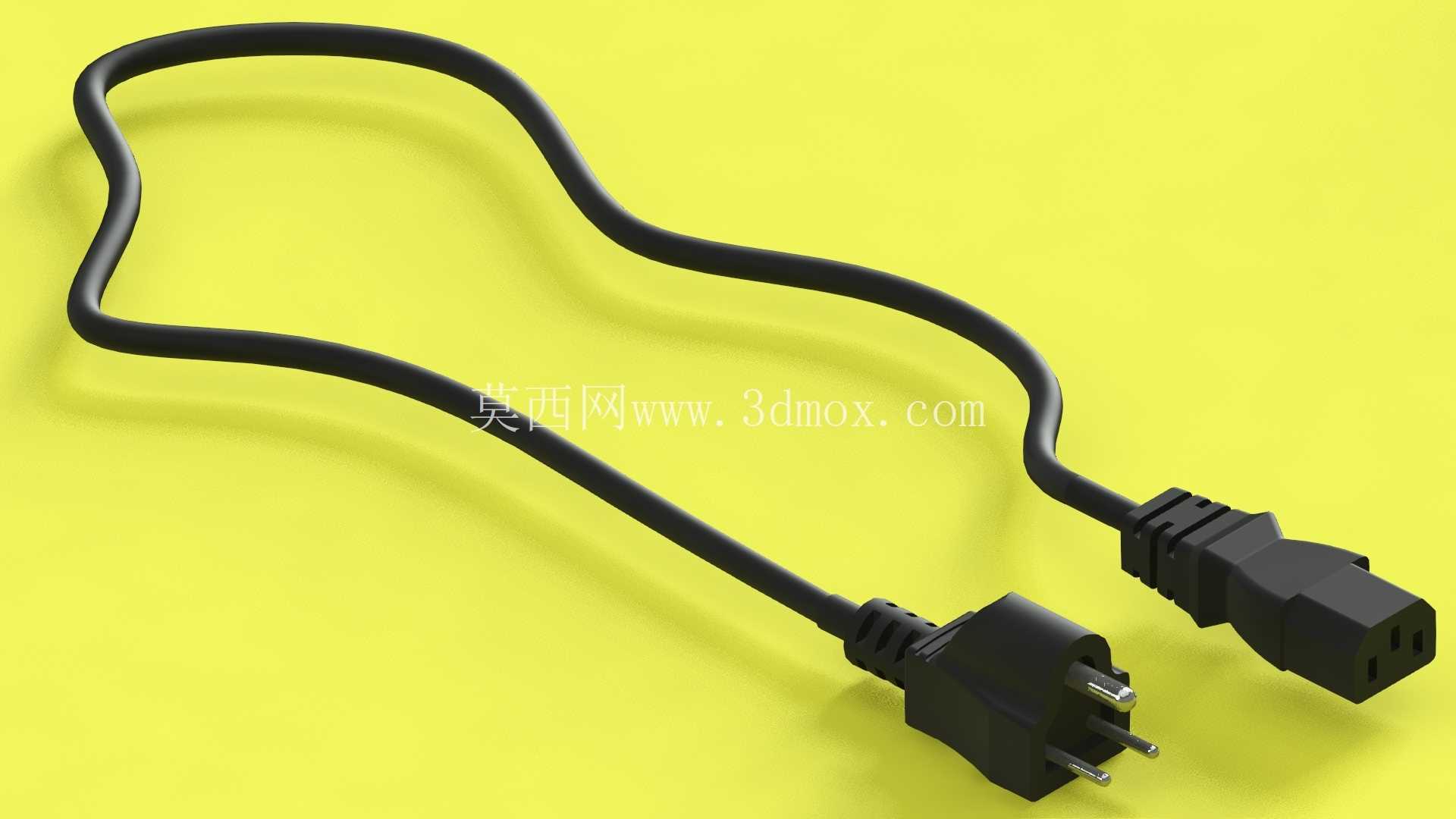

　　从结构设计逻辑来看，这款线材采用三芯等径铜质绞合导体作为载流核心，每根导体外部都包覆独立的绝缘层，分别对应火线、零线与接地保护线，其中接地端的插脚在插入插座时会优先于零火线导通，拔出时最后断开，从结构上保障设备金属外壳在异常漏电时能第一时间将电流导入接地网，避免操作人员发生触电风险。线材外部的护套采用耐弯折的柔性橡塑材质，能够适应桌面场景下频繁的小角度弯折拉扯，不会因为日常的设备移位、线材整理出现护套开裂、内部导体断芯的问题。

　　两端的连接端头采用差异化的结构设计，输入端为适配国内墙面市电插座的国标三扁插结构，插脚的间距、伸出长度、倒角角度都严格匹配通用插座的接触弹片尺寸，插入后能保证足够的接触面积与插拔力，既不会因为轻微拉扯出现松脱断电，也不会因为插拔力过大导致用户操作困难。插脚根部做了加厚的应力释放结构，避免线材在插头根部反复弯折出现断裂。输出端采用行业通用的品字尾连接结构，这类接口是台式IT设备、小型工业仪器的通用供电接口，接口内部的接触铜片带有弹性卡扣结构，插入设备端的供电母座后能形成稳定的机械咬合，不会因为设备运行时的轻微振动出现接触不良、接口打火的问题。

　　在实际选型与安装边界上，这类常规桌面设备用的电源线长度通常在1.2米到1.8米区间，能够覆盖大多数桌面场景下设备到墙面插座的距离需求，线材整体的弯曲半径最小可到线材外径的4倍，布线时可以顺着桌面理线槽、设备支架的走线位弯折布置，不会因为弯折导致内部导体损伤。线材的额定载流能力匹配10A以内的交流供电需求，能够覆盖单台功率在2200W以内的电子设备供电要求，完全满足桌面办公、小型实验台设备的供电负载需求。

　　建模过程中需要重点还原几个核心结构细节：一是两端插头的注塑包胶轮廓，尤其是插脚与线材衔接位置的应力释放锥面，这个结构是保障线材弯折寿命的关键，建模时需要做平滑的曲面过渡，不能出现生硬的直角转折；二是品字尾接口端面的三个插孔的位置度、内部接触片的卡槽结构，要保证和通用设备母座的装配匹配度；三是线材本身的自然弯曲形态，要还原柔性线材在自然放置状态下的重力垂坠感，避免做成生硬的规则曲线，才能贴合实际使用时的真实形态。

　　在实际设备装配场景中，这类电源线不需要额外的固定结构，依靠两端接口的插拔力即可实现稳定连接，布线时只需要注意避开设备的散热出风口、尖锐的金属边角，防止线材长期受热加速护套老化，或者被尖锐边角割破绝缘层即可。对于结构设计人员来说，这类通用供电线材的接口尺寸是设备端供电母座选型的核心参考依据，在做设备外壳的供电接口开孔、内部电源模块布局时，需要预留足够的插头插入空间，保证电源线插入后不会和周边的结构件、散热片产生干涉，同时要预留出线材弯折的空间，避免线材在插头位置出现硬折。
