BIPC法兰附近线轴修复用管道卷筒维修装置

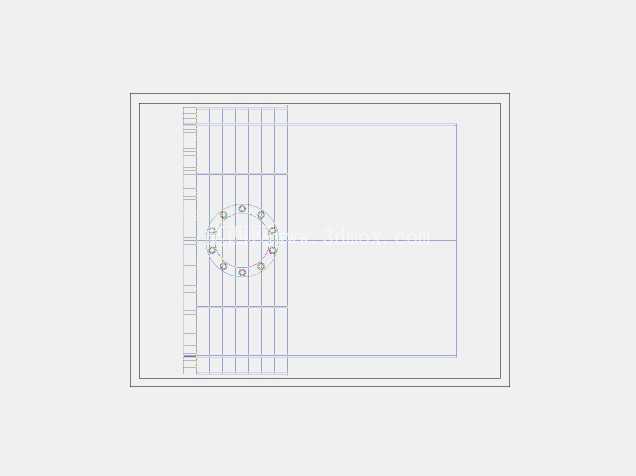

　　在长距离工业管线运维、厂区工艺管道检修的现场作业场景中，BIPC管线法兰连接段的线轴损坏是较为常见的故障类型，这类故障多出现于管线长期受介质冲刷、振动应力集中的法兰衔接位置，常规的整段管线更换方案不仅需要停机排空管线介质，还涉及动火切割、重新焊接探伤等多道工序，作业周期长、成本投入高，还会对连续生产的工况造成较长时间的影响。这款管道卷筒维修装置，正是针对这类局部线轴损坏的原位修复需求开发的专用工装，无需对损坏管段进行整体切割拆除，即可在原有管线安装位置完成法兰附近线轴结构的修复作业，大幅压缩管线故障停机的时间窗口。从结构设计逻辑来看，装置采用两段式同轴筒体的组合结构，大直径端为法兰对接定位段，筒体端面预设与待修复管线法兰完全匹配的螺栓孔位分布，安装时可直接通过原有法兰的螺栓组完成定位固定，无需额外在管线上焊接临时固定点，避免了动火作业带来的安全风险，也不会对原有管线的材质性能造成额外影响；小直径端为修复作业导向段，同轴度公差控制在0.1mm以内，能够为线轴修复过程提供精准的导向基准，保证修复后的线轴结构与原有管线的同轴度符合管线运行的精度要求，避免修复后出现介质偏流、局部应力集中的问题。

　　装置底部设置的多引脚支撑结构，是针对现场安装的适配设计，考虑到管线检修作业多在管廊、架空管线等位置开展，作业面的支撑条件有限，底部支撑脚可根据现场的支撑面情况调整接触高度，保证装置安装后筒体轴线与待修复管线轴线完全重合，不会因为支撑面不平整出现安装偏斜，影响最终的修复精度。从安装边界尺寸来看，装置的法兰对接段外径与待匹配的法兰外径保持一致，不会超出法兰的外轮廓范围，在管线排布密集的管廊区域作业时，不会与相邻的管线、支吊架产生空间干涉，小直径导向段的长度覆盖了法兰附近线轴易损坏的全部区域，能够满足常规BIPC管线法兰段线轴损坏的修复行程需求，无需额外加装延长导向结构。

　　在实际功能实现上，装置可配合对应的修复执行部件，在不拆解原有法兰连接的前提下，完成损坏线轴的表面修整、补强层贴合、同轴度校准等全流程修复作业，修复后的线轴结构强度可达到原有管线设计强度的90%以上，能够满足管线长期带压运行的要求。不同于通用的管线维修工装，这款装置的结构完全针对BIPC管线法兰附近的线轴损坏场景做了适配，没有多余的冗余结构，整体重量控制在单人可搬运的范围内，现场作业时两名运维人员即可完成装置的对位、安装、固定全流程操作，不需要动用大型吊装设备，尤其适合空间狭窄、吊装设备无法进入的管线作业区域。

　　设计过程中充分考虑了现场作业的容错空间，法兰对接段的螺栓孔采用了略大于标准螺栓直径的间隙设计，允许安装时存在小范围的角度调整量，降低现场对位的操作难度，即使法兰存在轻微的变形错位，也能顺利完成装置的固定安装；筒体内部的导向面做了硬化处理，耐磨性能优于普通碳钢材质，长期重复使用也不会因为导向磨损出现精度下降的问题，能够满足运维单位多次重复开展同类修复作业的使用需求。在实际的管线运维作业中，这类专用维修装置的应用，能够将法兰附近线轴损坏的修复作业时间从原来的十几小时压缩到两小时以内，大幅降低管线故障停机带来的生产损失，同时也减少了管线切割、焊接环节带来的材料损耗与安全作业风险，是工业管线日常运维、故障抢修场景中实用性极强的专用维修工装。
