蜗轮驱动对夹式监控蝶阀结构设计

在民用给排水、暖通空调循环水、化工低压流体输送、消防喷淋管网等场景中，对夹式蝶阀是管路系统里用量极大的截断与调节类部件，这款带蜗轮驱动机构的监控式晶片蝶阀，就是针对需要直观反馈阀位状态、同时要求操作省力的管路工况开发的结构方案。从实际使用场景来看，这类蝶阀通常安装在管径DN50到DN200的中低压管段上，工作压力覆盖1.0MPa到1.6MPa的常规工况，相比法兰式蝶阀，对夹结构不需要额外配置配对法兰的螺栓组，安装时直接夹在管路两端的法兰之间，整体轴向尺寸更短，能有效节省管廊、设备夹层里的安装空间，尤其适合老旧管路改造、紧凑型设备集成这类对安装边界有严格限制的场景。

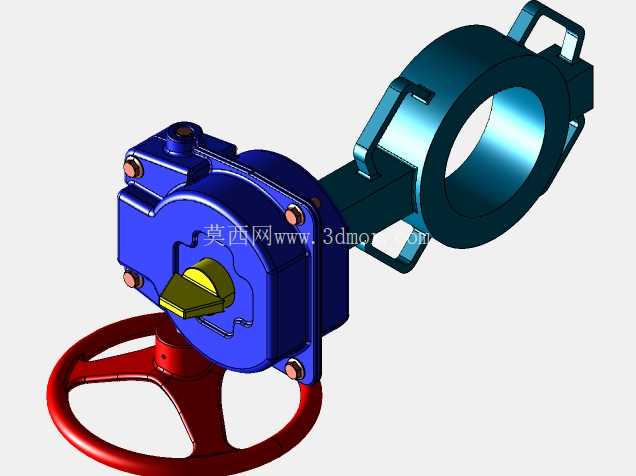

从功能特性上看，这款蝶阀采用蜗轮蜗杆减速机构驱动阀杆转动，手轮操作的扭矩比普通手柄蝶阀降低60%以上，即使在管路带压、阀板两侧存在压差的情况下，操作人员也不需要借助加力杆就能平稳完成启闭动作，避免了手柄蝶阀在大管径工况下操作费力、容易出现水锤的问题。顶部的黄色指示块是阀位监控的核心结构，它和阀杆直接刚性连接，随着阀板转动同步偏转，现场巡检人员不需要靠近阀体、也不需要额外加装阀位反馈开关，站在操作通道上就能直观判断阀门是处于全开、全关还是半开调节状态，对于需要频繁核对阀位的消防系统、工艺管路巡检场景来说，能大幅降低误操作的概率，避免因为阀位判断错误引发的管路断流、介质泄漏等问题。

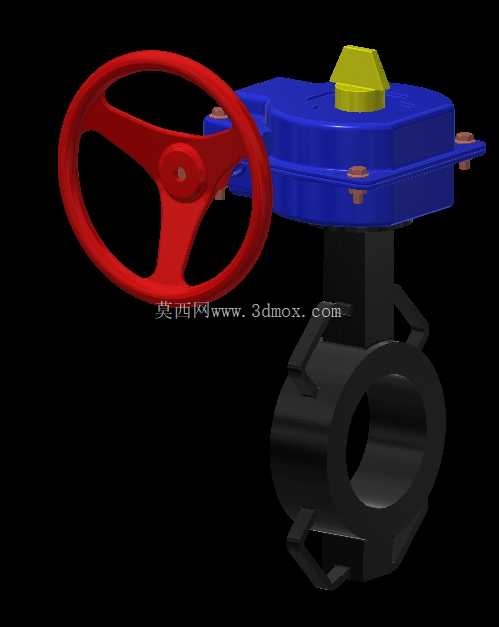

设计思路上，整个结构做了明确的功能分区：底部的黑色阀体是对夹式流道结构，阀板采用流线型圆弧设计，全开状态下阀板和流道的贴合度高，流阻系数比普通平板阀板降低15%左右，减少介质输送过程中的压力损失；中间的黑色连接支架把蜗轮头和阀体隔开，既给阀杆的密封填料留出了足够的安装空间，也避免管路介质的温度直接传导到蜗轮箱体，防止高温介质导致蜗轮箱内的润滑脂失效；上部的蓝色蜗轮箱采用分体式壳体设计，箱盖和箱体通过四个铜质螺栓紧固，后期维护时不需要把整个阀门从管路上拆下来，只需要打开箱盖就能检查蜗轮蜗杆的磨损情况、补充润滑脂，大幅降低运维成本。手轮采用三辐条轮缘结构，轮缘做了圆弧过渡处理，操作时握持手感更好，三辐条的结构也能在保证手轮强度的前提下减少材料用量，降低整体重量。

安装边界方面，这款蝶阀的对夹安装面做了平行度公差控制，和标准法兰对接时不需要额外调整垫片的位置，密封面的同轴度公差控制在0.1mm以内，能保证橡胶密封圈均匀受压，避免出现局部渗漏的问题。阀杆采用上下双点支撑结构，下端和阀板的连接采用扁方加销钉的固定方式，能承受额定扭矩下的交变载荷，不会出现阀杆和阀板打滑、阀位指示不准的问题。顶部的阀位指示块做了醒目的色彩区分，全开时指示块的标识方向和管路流向平行，全关时和流向垂直，即使在光线较差的地下管廊、设备夹层里，也能快速识别阀位状态。在实际选型适配时，需要注意阀体的轴向安装尺寸，预留出手轮操作的空间，手轮外侧距离墙面或者相邻设备的距离不能小于200mm，保证操作人员能完整转动手轮完成全行程启闭，同时要保证顶部的阀位指示块没有被其他管线、保温层遮挡，确保阀位监控的功能可以正常发挥。

从结构细节来看，蜗轮副的传动比设置经过了实际工况验证，手轮转动大概12圈就能完成阀板从全关到全开的全行程动作，既保证了操作的省力性，也不会因为传动比过大导致启闭时间过长，适合需要快速切断管路的应急工况。阀杆的密封采用多层填料组合结构，最外侧设置了防尘圈，能阻止管路环境里的灰尘、杂质进入密封部位，延长填料的使用寿命，正常使用周期内不需要频繁更换密封件。阀体的流道内壁做了圆弧过渡处理，没有明显的结构凸起，介质流经时不会形成涡流区，减少介质里的杂质在阀体内沉积的概率，尤其适合输送带有少量固体颗粒的污水、循环水介质，避免杂质卡涩阀板导致阀门无法正常启闭。
