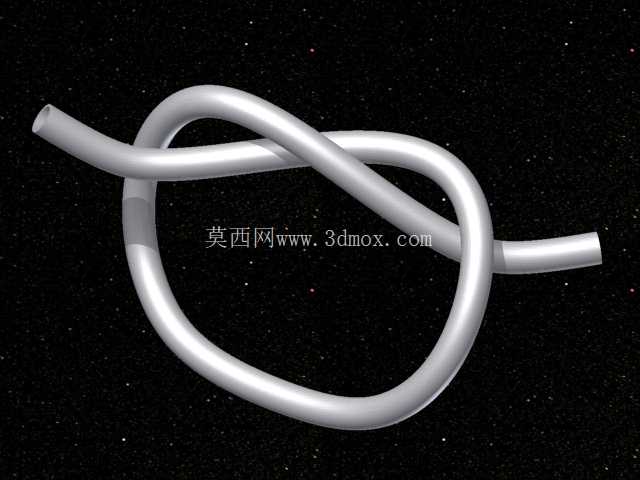

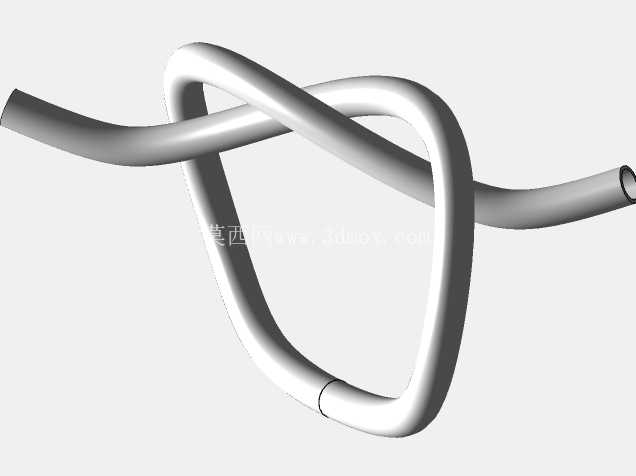

弯管成型单结绳结构三维设计

在柔性管路布设、绳缆连接固定的工程场景里，这类单结弯管结构的应用覆盖了从民用五金到工业管线排布的多个细分领域。日常的给排水软管接驳、气动系统柔性气管走线、户外绳缆临时固定作业中，都能见到这类打结结构的实际使用，它不需要额外的快插接头、管箍或者锁扣，仅通过管材自身的弯曲缠绕形成自锁结构，就能实现两段管件的临时连接或者绳缆端头的防脱固定，在应急抢修、临时管线搭建的场景下，这种结构的实用性远高于需要配套紧固件的连接方案。

从结构功能特性来看，这个绳结造型的弯管结构，核心是通过管材连续两次交叉弯曲形成封闭的受力环，当管材两端受到轴向拉力时，交叉位置的管壁会产生径向的挤压力，摩擦力随拉力增大同步提升，实现自锁防脱的效果。和传统的插接、卡接结构不同，这种打结结构不需要在管壁上加工卡槽、螺纹或者其他配合特征，对管材本身的加工精度要求极低，哪怕是表面存在轻微磨损、尺寸公差稍大的普通软管或者绳缆，都能通过这种打结方式实现可靠连接。在实际使用中，这种结构的受力分布相对均匀，不会像卡箍结构那样在局部位置产生过大的径向压紧力导致管壁变形破损，也不会像胶粘连接那样存在老化脱开的风险，只要管材本身的弯曲疲劳寿命满足使用要求，连接结构就能长期保持稳定的锁紧力。

设计这类弯管绳结结构的时候，首先要考虑的是管材的最小弯曲半径参数，不同材质的软管、绳缆允许的最小弯曲半径存在明显差异，比如普通PVC软管的最小弯曲半径通常是管径的3-4倍，编织橡胶管的最小弯曲半径可以做到管径的2-2.5倍，如果弯曲半径小于材料允许的最小值，弯曲位置的管壁会出现折痕、开裂，绳缆则会出现纤维断裂、强度骤降的问题。建模过程中需要先确定交叉位置的避让间隙，两段管材交叉缠绕的时候，不能出现实体干涉，要保证弯曲后的管壁之间是均匀贴合的状态，既不能留过大的间隙导致锁紧力不足，也不能出现过盈挤压导致建模阶段就出现结构穿透的问题。缠绕的角度也需要反复调整，第一次交叉和第二次交叉的角度差控制在120度到150度之间的时候，结构的自锁性能最优，角度过小会导致结体容易松脱，角度过大则会增加穿管操作的难度，实际使用中很难顺利完成打结动作。

从安装边界和尺寸适配的角度来说，这类绳结结构占用的空间尺寸主要和管材的直径直接相关，以公称通径10mm的软管为例，整个结体的最大外轮廓尺寸大概在管径的7-8倍左右，也就是70mm到80mm的空间范围内，布设管线的时候需要提前预留出对应的操作空间，不能在过于狭窄的管线槽内尝试打这种结，否则没有足够的空间完成管材的穿绕动作。安装的时候不需要额外的工具，只需要手动将管材按照缠绕顺序依次穿绕，拉紧两端之后就能完成固定，拆卸的时候只需要推动结体的交叉位置松开锁紧力，就能顺利解开，不会对管材本身造成不可逆的损伤，管材可以重复多次打结使用，这一点在临时管线搭建的场景下优势非常明显，不需要携带额外的连接配件，大幅降低了现场作业的物料准备成本。

在工业设备的内部走线场景里，比如自动化设备的气动软管排布、机床的冷却水管临时接驳，这种打结结构经常被用来做管线的长度调节，当预留的管线长度过长的时候，不需要剪断管材重新连接，只需要在合适的位置打一个这样的单结，就能缩短管线的有效长度，避免管线过长和设备的运动部件发生刮蹭磨损。在户外作业场景里，比如露营装备的风绳固定、临时供电线缆的端头防脱，这种绳结结构也因为操作简单、锁紧可靠被广泛使用，对应的三维模型可以直接用来做结构受力仿真，验证不同拉力下结体的应力分布，也可以用来做操作演示的动画素材，帮助一线作业人员快速掌握正确的打结手法，避免因为打结方式错误导致连接失效引发安全问题。建模的时候还要注意管材弯曲位置的圆滑过渡，不能出现曲率突变的位置，否则后续做有限元分析的时候，曲率突变的位置会出现应力集中的假阳性结果，无法准确反映结构真实的受力状态，弯曲段的曲率要保持连续变化，和直管段的衔接位置要做相切处理，保证整个模型的曲面质量满足后续仿真、渲染或者3D打印验证的需求。
