1/4英寸PT螺纹黄铜内螺纹三通接头

这款黄铜内螺纹三通是气动、低压流体管路系统里非常常见的分流合流连接件，日常在小型气动设备控制回路、实验室气路排布、小型液压站低压油路、甚至民用净水设备的支路分流场景里都能见到它的身影。不同于塑料三通的承压局限，也不同于不锈钢三通的高成本与较重自重，黄铜材质的这款三通在成本、加工性能、抗锈蚀能力、密封可靠性上找到了非常均衡的平衡点，是中小通径低压管路选型时的高性价比选项。

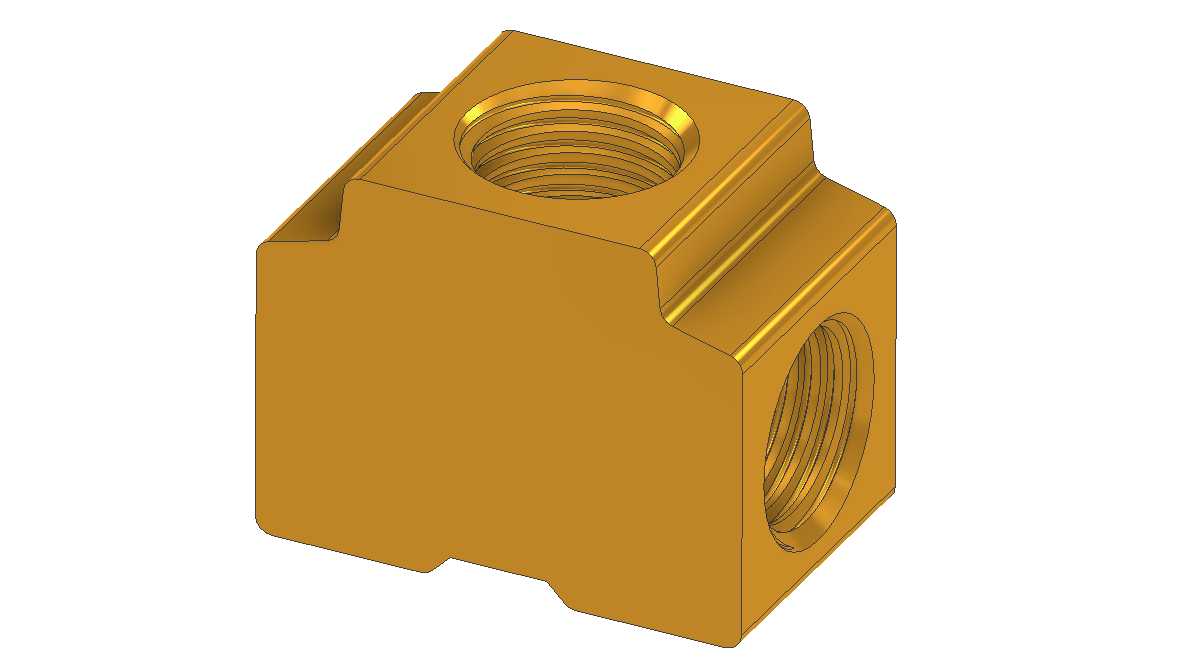

从结构设计来看，这款三通采用方块式本体结构，而非常见的外六角或者圆棒式本体，这种设计并非随意为之：方块结构的六个平面可以直接适配台钳装夹，在现场安装或者后期维护拆卸时，不需要额外的专用工装，普通活动扳手甚至开口扳手就能牢牢卡住本体，避免拧动螺纹时本体跟转造成的管路扭曲、密封面损伤。三个接口呈正交分布，分别对应X、Y、Z三个轴向，能够在空间受限的安装位置实现三个方向的管路转接，不需要额外搭配弯头调整走向，能有效压缩管路排布的占用空间，这一点在紧凑型气动阀岛安装、小型设备内部气路布局时优势格外明显——很多小型自动化设备的内部安装空间往往以毫米计算，少一个弯头就意味着少一个泄漏点，也少了一段占用空间的转接长度。

接口采用的是1/4英寸PT内螺纹，也就是日常工程里常说的两分锥管内螺纹，锥管螺纹的密封特性是依靠螺纹副本身的锥度过盈配合实现密封，搭配生料带或者密封胶使用时，能够稳定承受1MPa以内的流体压力，完全覆盖常规气动系统0.4-0.8MPa的工作压力范围，也能满足低压输水、低压油路的密封要求。三个螺纹孔的加工同轴度、端面垂直度都有严格的公差控制，螺纹收尾处没有多余的飞边毛刺，避免安装时割伤密封生料带造成泄漏，也能保证管路拧入后不会出现偏斜，减少管路接头处的侧向应力——很多现场管路泄漏问题并非螺纹本身加工不合格，而是接头安装偏斜造成的螺纹副受力不均，这款三通的本体加工基准统一，三个螺纹孔以本体中心为基准正交加工，能最大程度避免安装偏斜的问题。

材质选用的是常规铅黄铜，这种材料的切削加工性能优异，在数控车床上加工内螺纹时可以获得非常光滑的螺纹表面，降低螺纹副的配合间隙，同时黄铜本身的自润滑特性在安装拧动时不容易出现螺纹咬死的问题，后期维护拆卸时也不会像不锈钢螺纹那样容易因为冷焊造成拆不下来的情况。另外黄铜的抗大气腐蚀、抗普通水质腐蚀的能力足够应对大多数常规工业场景，不需要额外做表面处理就能在常温常湿的环境下长期使用，不会像普通碳钢接头那样容易生锈污染管路介质，也不会因为锈层膨胀造成螺纹堵塞。

从安装边界尺寸来看，方块本体的边长控制在适配1/4螺纹的最小合理尺寸，既保证了本体有足够的壁厚承受压力，不会因为壁厚不足在压力波动时出现开裂，也不会因为本体过大占用多余安装空间。每个接口的内螺纹有效旋合长度符合管螺纹标准要求，能够保证外螺纹接头拧入后有足够的啮合扣数，不会因为旋合长度不足造成拔脱或者密封失效。本体上的缺口结构并非装饰，而是为了在密集排布的管路组里给扳手留出操作空间，避免相邻接头距离过近时扳手卡不进去，这是很多缺乏现场安装经验的设计人员容易忽略的细节——很多外形规整的接头在实际安装时才发现扳手没有操作空间，不得不额外调整管路位置，反而浪费了更多空间。

在实际选型使用时，这款三通适合介质为压缩空气、常温清水、低压液压油、惰性气体的管路场景，不适合用于高温蒸汽、强腐蚀酸碱介质的管路，因为黄铜在高温下的强度会下降，也不耐强酸强碱的腐蚀。安装时需要注意拧入力矩不能过大，黄铜的材质强度低于钢，过大的拧入力矩会造成内螺纹滑牙，反而造成密封失效，一般来说1/4PT螺纹的拧入力矩控制在12-15N·m即可，配合合格的生料带就能实现可靠密封。另外在排布管路时，尽量让三通的受力方向沿着本体的实体方向，不要让管路的重量全部作用在螺纹接口上，必要时可以在附近增加管夹固定管路，减少接头处的长期载荷，延长使用寿命。

从建模角度来说，这款三通的建模逻辑需要先确定三个正交螺纹孔的中心交点，以此为基准拉伸方块本体，再切除边角的避让缺口，最后绘制内螺纹收尾结构，建模时需要注意锥管螺纹的锥度是1:16，不能用普通直螺纹代替，否则生成的模型和实际加工出来的零件尺寸不符，会给后续的装配干涉检查造成误导。本体的壁厚需要均匀，避免出现壁厚突变造成的应力集中，虽然黄铜的铸造和切削性能都不错，但壁厚不均的话在加工或者承压时容易在薄壁处出现开裂。
