1/2英寸NPT接口金斯顿锁定式起重控制阀

这款锁定式控制阀主要配套在中小吨位起重设备的液压操控回路中，常见于汽车吊、履带吊的卷扬与变幅机构控制支路，也可适配港口固定式起重设备的辅助液压操控单元，核心作用是在起重作业过程中精准控制液压油路的通断与流向切换，同时自带的锁定结构能够在阀位切换到指定工位后实现机械锁止，避免作业过程中因液压冲击、设备振动或者误触碰导致阀位偏移，引发重物坠落、机构误动作这类安全事故。从实际工况适配来看，这类阀件的工作压力通常匹配中低压液压系统，能够应对起重作业中频繁启停、负载波动的工况，阀体采用黄铜材质的设计，一方面是兼顾液压油路的抗腐蚀性能，适配常规矿物液压油的工作介质，另一方面黄铜的切削加工性能较好，能够保证内部流道的加工精度，减少油路压力损失。

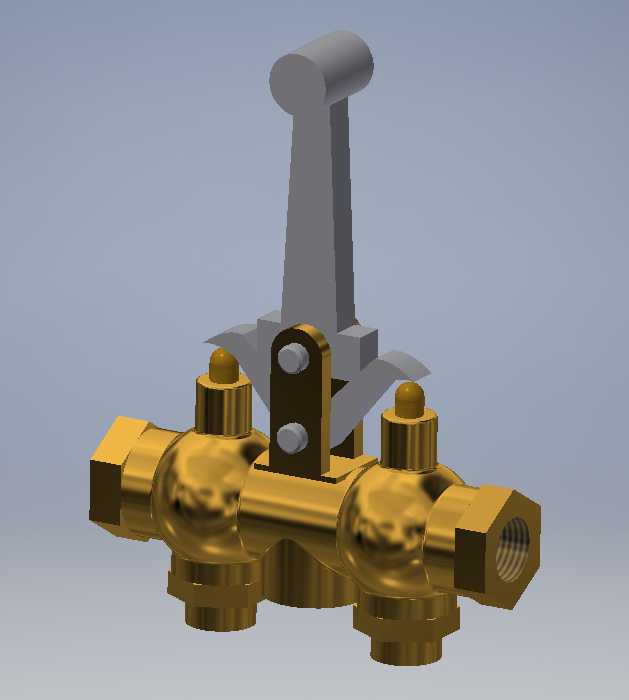

从结构设计逻辑来看，整体采用三通式的阀体布局，两端的1/2英寸NPT内螺纹接口可以直接对接标准液压管路，不需要额外的转换接头，底部的两个接口对应执行机构的进出油路，顶部的操纵手柄采用大尺寸的T型结构，操作人员佩戴劳保手套也能轻松完成扳动操作，手柄下方的锁定拨片结构，在阀位切换到位后可以卡入阀体对应的定位槽中，需要切换阀位时必须先向上提起拨片解锁，这种机械锁定的结构相比单纯的液压锁可靠性更高，即使出现液压系统失压的情况，阀位也不会自行变动。建模过程中，阀体的流道部分按照实际通径做了等比例还原，接口处的NPT螺纹做了简化的特征表达，既保证装配干涉检查时的尺寸准确性，也避免螺纹细节过多导致模型占用过多运算资源；手柄与阀体的连接销轴、锁定结构的配合间隙都按照实际装配公差做了预留，能够直接用于虚拟装配验证、操作动作仿真。

安装边界方面，这款阀的主体宽度适配常规起重设备操纵台的安装间距，底部管路接口的中心距按照行业通用的安装尺寸设计，更换同类型阀件时不需要重新改动管路布局，手柄的操作行程控制在人体工程学适配的范围内，扳动手柄的角度不超过90度即可完成全工位切换，不会出现操作时手臂过度伸展的情况。在实际设备维护场景中，这类阀的常见故障点集中在锁定拨片的磨损、手柄连接销轴的旷量，建模时将这些易损件都做了独立的零件拆分，后续如果需要做维修仿真或者备件图纸导出，可以直接提取对应零件的特征，不需要重新拆分模型。阀体表面的黄铜质感、手柄的金属哑光效果都做了对应材质区分，在做设备渲染、操作培训动画制作时，能够清晰区分不同部件的位置，方便培训人员快速识别阀件结构与操作部件。不同于常规的液压换向阀，这款阀的锁定结构是集成在阀体上部，不需要额外加装外部锁定装置，整体结构更紧凑，适合安装在起重设备操纵室内部空间有限的场景，不会和周边的操纵杆、仪表件产生干涉。
