霍尼韦尔滚轮摇臂式防爆限位开关结构

　　在石化厂区的油气输送管线旁、煤矿井下的采掘设备旁、粉尘浓度较高的粮食加工生产线旁，普通的行程开关根本无法满足使用要求，一旦触点动作产生的微小电弧引燃周边易燃易爆介质，就会引发不可预估的安全事故，这也是防爆类限位开关在这类高危场景中不可替代的核心原因。这款滚轮摇臂式的防爆限位开关，核心作用就是在设备运动行程抵达预设临界位置时，通过机械触发的方式快速切断或切换控制回路，强制设备停止运行或者切换运行方向，从根源上避免设备超程碰撞、机构错位这类生产事故。

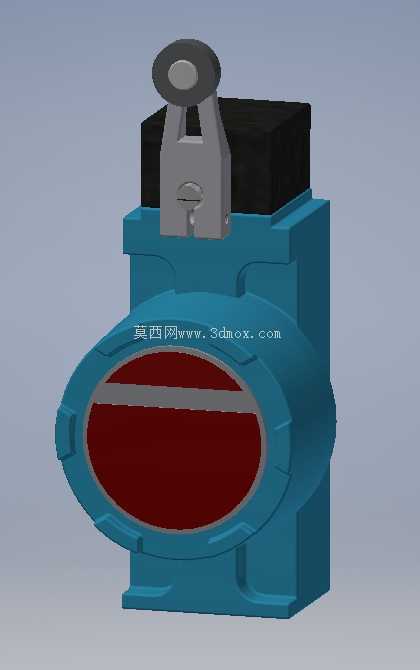

　　从结构设计逻辑来看，这款开关的壳体采用了隔爆型设计思路，主体基座为高强度铸铝材质做蓝色喷塑处理，壳体的接合面做了足够宽度的隔爆间隙加工，即便壳体内部因为触点动作产生电弧引爆渗入的易燃易爆气体，爆炸产生的能量也会通过接合面的缝隙逐步泄压冷却，不会引燃壳体外部的危险介质，完全满足高危工业场景的防爆要求。壳体正面的椭圆形红色视窗是状态指示区域，运维人员在现场巡检时不需要开盖，隔着视窗就能快速判断开关当前的触发状态，大幅降低了高危区域开盖操作带来的安全风险。顶部的触发执行端采用了摇臂加滚轮的结构，滚轮采用耐磨的硬质工程材质，摇臂与壳体内部的触点传动机构做了密封联动处理，既可以保证被设备运动部件触碰时滚轮滚动顺畅、减少触发过程的机械磨损，也能避免外部粉尘、水汽沿着传动缝隙渗入壳体内部。

　　做设备选型或者三维建模排布的时候，首先要明确这款开关的安装边界：开关主体为方正的铸铝基座，底部预留了标准的安装孔位，可以直接通过螺栓固定在设备的机架预设安装面上，安装时需要注意摇臂的触发方向要与设备运动部件的行进方向匹配，滚轮的中心高度要与运动部件的触发挡块高度对齐，避免出现挡块撞坏摇臂或者触发不到位的情况。摇臂的触发角度有明确的设计阈值，当运动部件触碰滚轮带动摇臂偏转至额定角度时，内部的快动触点就会瞬间完成回路切换，不会出现触点缓慢闭合产生的拉弧问题，这也是防爆开关触点寿命远高于普通行程开关的关键设计点。开关的接线腔位于主体侧方，接线时需要配套对应的防爆电缆格兰头，保证进线部位的密封隔爆性能，所有的紧固件都做了防松处理，适配设备运行过程中持续振动的工况，不会因为长期振动出现紧固件松脱、隔爆间隙失效的问题。

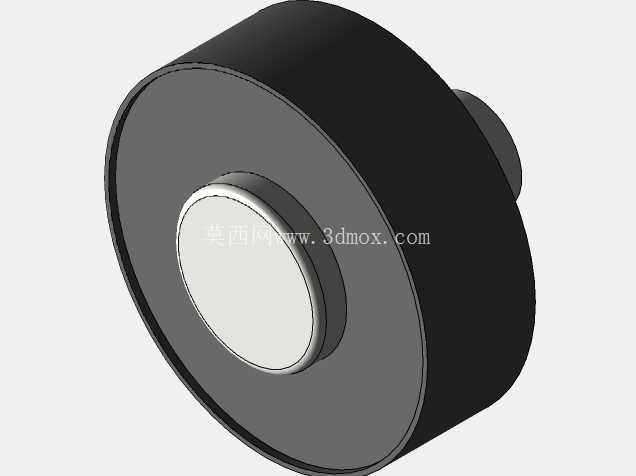

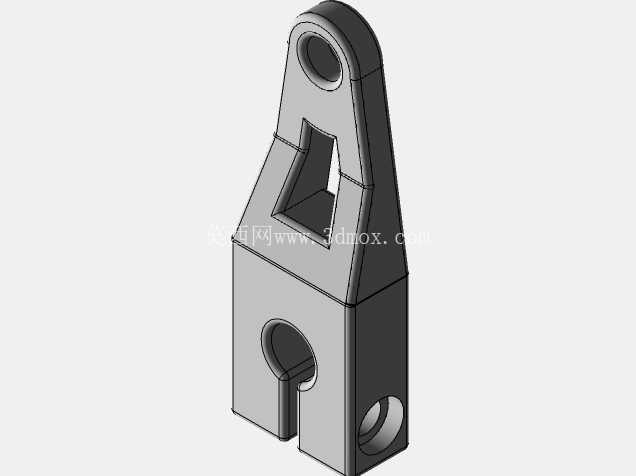

　　在实际产线应用中，这类开关常被用在防爆起重机的行程限位、防爆电动阀门的开到位/关到位位置检测、石化厂区自动化输送线的工位定位、井下采掘设备的机构行程限制这类场景，相比普通的非接触式光电开关，这种机械触发式的防爆限位开关抗粉尘干扰、抗电磁干扰的能力更强，不会因为现场粉尘遮挡、电磁环境复杂出现误触发的问题，可靠性在高危工况下经过了长期的验证。建模过程中还原这款结构的时候，要特别注意隔爆接合面的尺寸公差、摇臂的转动角度范围、滚轮的突出高度这些关键参数，这些尺寸直接决定了开关安装之后能不能正常触发、隔爆性能能不能达标，不能只做外观的形似而忽略了核心的结构尺寸逻辑。比如摇臂与壳体连接的转轴部位，要预留足够的密封结构安装空间，壳体的壁厚也要满足隔爆壳体的强度要求，不能为了建模外观好看随意减薄壳体厚度，否则做出的结构就完全不符合防爆设备的设计规范。另外顶部的黑色防护端盖是用来保护内部传动机构的，建模时要注意端盖与基座的配合止口尺寸，保证装配之后的贴合度，避免出现防护等级不足的问题。
