DN200法兰式固定球球阀结构设计

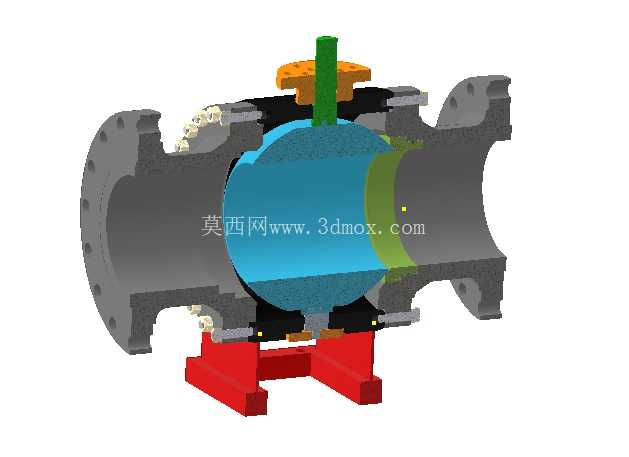

在市政供水主干网、石化工艺管线、长距离流体输送场站这类大口径管路系统中，DN200通径的截断类阀门选型一直是管线设计的核心环节，这款法兰式固定球阀的结构设计，正是针对200毫米内径管路的通断控制需求完成的全参数化建模，所有配合尺寸均参照通用工业阀门安装规范校核，可直接用于管线布局的干涉校验、安装工序模拟场景。从实际工况适配角度看，该结构采用固定球设计而非浮动球结构，核心是为了适配DN200通径下较高的介质压力工况——浮动球在大口径高压下会因介质推力产生较大的密封面比压，导致操作扭矩陡增、密封件过早磨损，固定球结构的球体上下带固定支撑轴，介质压力产生的推力会通过支撑轴传递到阀体支架，不会直接挤压出口侧密封座，能在1.6MPa到4.0MPa的常规工业压力等级下保持稳定的密封性能，同时大幅降低启闭操作的扭矩需求，不管是配套手动蜗轮头还是气动、电动执行机构，都能适配常规选型参数。

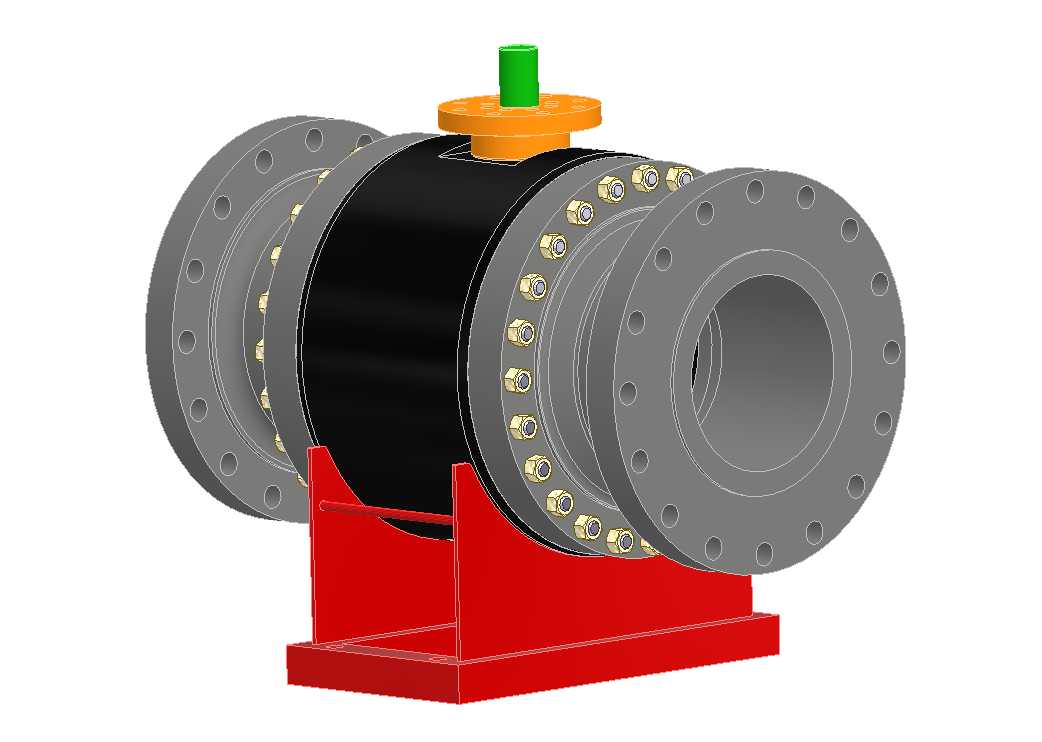

设计过程中首先确定的是安装边界尺寸：两端采用凸面带颈法兰连接结构，法兰螺栓孔的分布圆直径、孔数、孔径完全匹配DN200公称通径对应的国标法兰参数，现场安装时无需额外加工过渡连接件，可直接与同压力等级的管线法兰对接；阀体采用三段式对装结构，左右两个阀体筒段通过周向均布的高强度螺栓与中间主阀体连接，这种结构的优势在于后期维护时无需将整个阀门从管线上拆下，只需松开周向连接螺栓即可取出球体和密封组件进行更换，大幅降低管线运维的拆装工作量。顶部的阀杆密封结构采用多级填料密封设计，阀杆与执行机构连接的法兰盘尺寸符合通用阀门执行器安装标准，不管是替换原有同参数老旧阀门，还是新设计管线直接选型，都能保证执行器的适配性，不需要额外加工连接转接板。

配套的安装支座采用一体式焊接钢结构设计，支座底部预留了地脚螺栓安装孔，安装时可直接固定在管线支墩或者设备基础上，能承受阀门自身重量加上管线满管介质的总载荷，避免大口径阀门长期运行后因自重产生法兰面错位、密封泄漏的问题。球体的流道采用全通径设计，流道内径与管线内径完全一致，介质通过时不会产生缩径带来的流阻增大、杂质淤积问题，尤其适合输送含固体颗粒的污水、浆液类介质，也能满足管线通球扫线的作业要求，不会出现清管器卡在阀腔内部的情况。密封座采用背后带弹簧预紧的结构设计，不管是低压工况还是高压工况，密封面都能保持足够的比压，不会出现低压泄漏的问题，同时在介质温度出现小幅波动导致阀体、球体产生热胀冷缩变形时，弹簧预紧结构能自动补偿密封面的间隙，避免温度变化带来的密封失效。

建模过程中所有配合面均按照实际加工公差要求预留了装配间隙，比如阀杆与轴套的配合间隙、球体与密封座的接触宽度、螺栓连接的预紧间隙都做了参数化设置，在做装配仿真、运动干涉检查时，可以直接模拟阀门90度启闭的全行程动作，验证阀杆转动过程中是否会与填料压盖、执行器连接法兰产生干涉，球体转动时是否会与密封座产生卡滞。周向布置的连接螺栓采用等距均布设计，螺栓数量和规格匹配对应压力等级下的法兰强度要求，在做有限元强度校核时，可直接导入模型对阀体承压、螺栓拉应力、支座承重进行仿真计算，不需要重新简化建模。顶部的绿色阀杆保护套是为了在运输、存储过程中避免阀杆外露部分被磕碰损伤、锈蚀，安装执行器前只需拆下保护套即可完成对接，不会影响现场安装效率。
