法兰连接金属管浮子流量传输器结构

这款变面积式流量检测仪表，核心适配垂直安装的洁净流体管路工况，在化工溶剂输送、纯水制备循环、中小型锅炉给水、制药配料管路这类对流量可视化有刚需的场景里，是一线运维和工艺人员最常接触的过程检测部件。不同于玻璃管浮子流量计的承压局限，这款金属壳体结构的设计，能适配中压管路的长期运行需求，上下两端的法兰连接结构，直接匹配PN40压力等级的管路法兰标准，DN25的公称通径，决定了它的适用流量区间覆盖常规小口径工艺管路的常用流量范围，安装时需要严格保证仪表本体的垂直偏差不超过允许范围，否则浮子的重力平衡会被侧向分力干扰，直接导致示值出现系统性偏差。

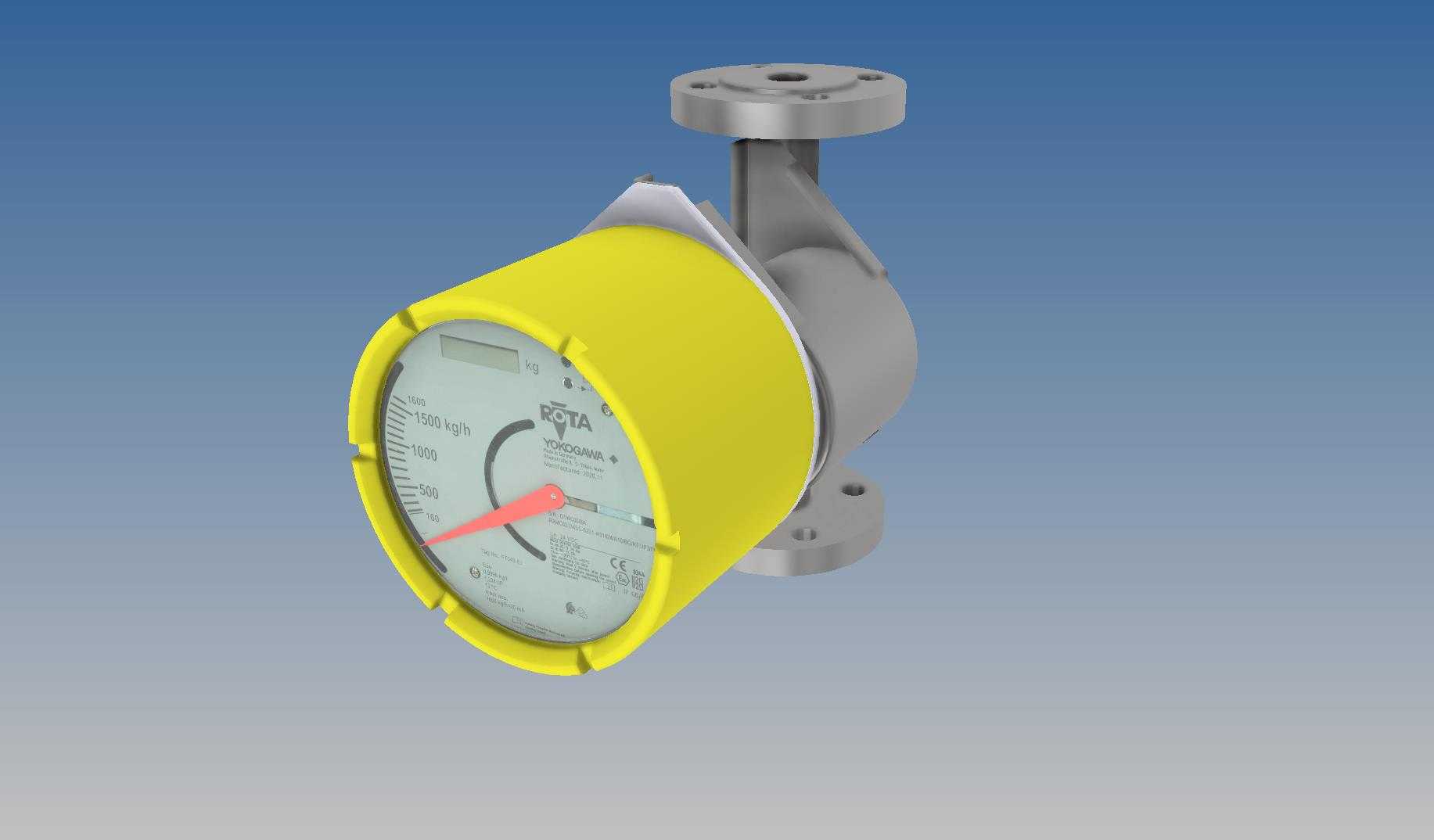

从结构设计逻辑来看，这款仪表的核心测量单元是锥管内的浮子组件，流体自下而上流经锥管时，浮子前后的差压形成向上的推力，当推力与浮子重力、浮子所受浮力平衡时，浮子的停留高度就对应管路内的瞬时流量值。表头部分的黄色防护壳体，采用工程塑料一体注塑成型，边缘做了加厚的防撞筋设计，适配车间现场可能出现的磕碰场景，壳体的密封结构能满足常规工业现场的防尘防水要求，避免车间内的粉尘、喷淋水汽侵入表头内部的传动与指示机构。表头正面的刻度盘做了高对比度设计，红色指针配合白色刻度基底，即使在车间照明条件一般的区域，运维人员在一米范围内也能快速读取流量数值，刻度盘上同时标注了对应介质的流量量程与精度等级，方便现场人员快速判断当前流量是否处于工艺允许区间。

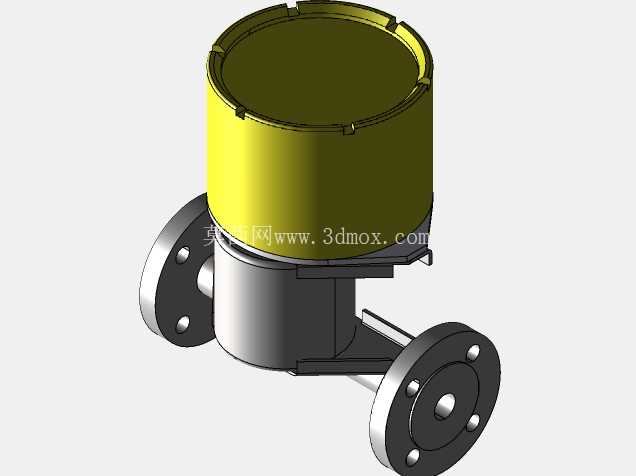

连接管路的金属主体部分采用铸造后精加工的工艺流道，流道内壁做了光滑处理，减少流体经过时的压损，同时避免介质中的微小杂质在流道拐角处堆积卡滞浮子。上下法兰的密封面采用凸面结构，安装时配合对应压力等级的金属缠绕垫片就能实现可靠密封，法兰上的螺栓孔位置严格遵循对应通径的法兰标准，现场安装时不需要额外做配孔加工，直接对接同规格的管路法兰即可。表头与测量主体的连接采用侧装式结构，内部通过磁耦合组件将浮子的升降位移传递到表头的指针机构，这种非接触的传动设计，彻底避免了动密封带来的介质泄漏风险，即使测量带压的挥发性介质，也不会出现介质沿传动杆渗出的问题。

在实际选型适配时，需要注意这款仪表的安装前后直管段要求，上游直管段长度不小于5倍公称通径，下游不小于3倍公称通径，避免管路弯头、变径带来的流态紊乱影响测量精度。如果测量的是含有微小颗粒的介质，还需要在仪表上游配套安装对应精度的过滤器，防止颗粒进入锥管卡滞浮子，导致流量示值失真。日常运维时，不需要拆解仪表本体，只需要定期观察表头指针的动作是否顺畅，在管路通流、断流时指针是否能对应回到零位、到达满量程位置，就能初步判断仪表的工作状态是否正常。如果出现示值偏差，优先检查安装垂直度、管路内是否有气阻、浮子是否有附着物，不需要盲目拆解表头的传动机构，磁耦合组件的磁钢在长期使用后如果出现退磁，才需要更换对应的耦合部件。

这款仪表的整体结构没有复杂的电子元件，纯机械结构的设计让它在强电磁干扰的车间现场也能稳定工作，不需要额外供电就能实现本地流量指示，对于一些没有布线条件的老旧车间改造场景，这种纯机械指示的流量仪表比电子式流量计的适配性更强。外形尺寸上，法兰外径、螺栓孔中心距、法兰厚度都严格遵循PN40 DN25的法兰标准，仪表本体的总高度、表头的外伸尺寸都控制在常规安装空间允许范围内，现场布置管路时不需要为这款仪表预留额外的超大安装空间，旁边预留出足够的读数空间和后期维护操作空间即可。
