工业管道用变面积式流量传输检测装置

在化工、制药、给排水、油气输送等连续生产的流程工业场景里，管道内流体的流量参数是工艺管控的核心指标之一，这类变面积式流量传输装置，正是适配中小管径洁净流体工况的常用检测部件。不同于大管径管线使用的电磁、超声类流量检测设备，该类装置主打垂直管段的小流量精准检测，可直接适配DN25通径的工业管道，公称压力等级覆盖PN40，能满足中低压工艺管线的承压要求，可直接测量液体、低压气体等单相洁净流体的瞬时流量与累计流量，为中控室的工艺调节提供实时数据支撑。

从结构设计逻辑来看，该装置采用上下法兰对接的安装形式，法兰端面的螺栓孔位完全匹配对应通径的国标管法兰尺寸，安装时无需额外定制转接件，直接与管线法兰对齐后穿入螺栓紧固即可，安装时需保证装置本体处于垂直状态，倾斜角度不能超过3度，否则会因内部浮子受力偏移造成测量误差。装置上部的金属法兰与下部法兰采用同轴设计，本体外壳做了圆弧过渡处理，既可以降低流体经过时的局部阻力，也能避免外壳应力集中，在存在轻微管线振动的工况下也能保持结构稳定性。

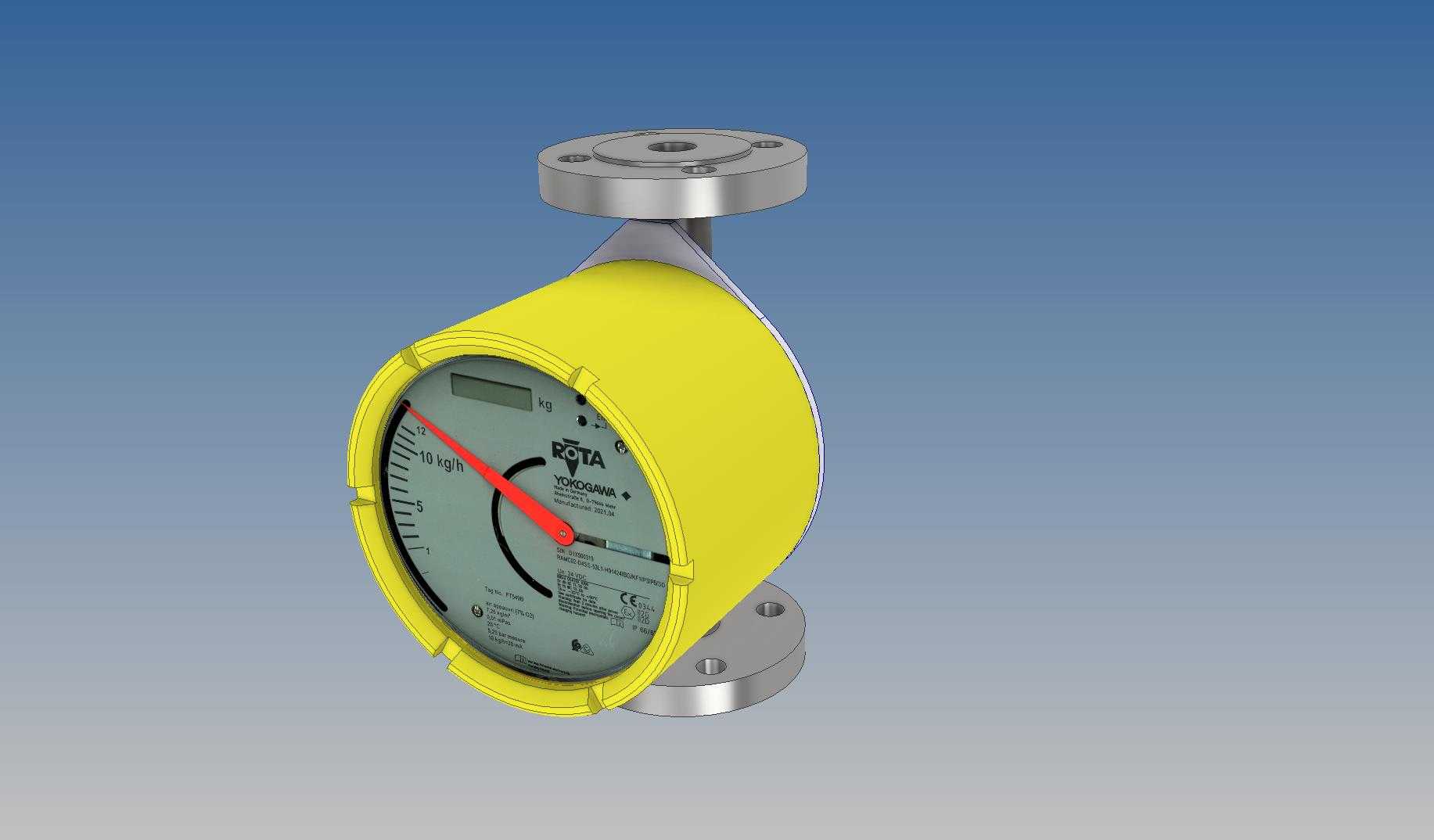

外壳部分采用醒目的黄色防护涂层，一方面是工业现场的安全色标识，便于巡检人员快速识别仪表位置，另一方面涂层具备良好的耐候性与防腐蚀能力，可适配多数常规工业环境的防护需求，避免外壳长期暴露在车间环境中出现锈蚀掉漆的问题。正面的显示区域采用透明防护面板覆盖，面板与外壳之间做了密封处理，可阻挡现场的粉尘、飞溅水汽侵入表内，保护内部的显示模块与信号处理元件。表盘上的刻度标识清晰，搭配醒目的红色指针，现场巡检人员无需靠近设备，在一米范围内即可快速读取当前流量数值，同时表盘上方集成了数显模块，可直接显示数字式的流量读数，避免人工读表的视差误差。

该装置自带信号传输功能，可将检测到的流量数据转换为标准工业信号远传至控制系统，无需额外加装信号转换模块，既减少了现场布线的工作量，也降低了信号传输过程中的干扰风险。内部的测量核心采用成熟的变面积测量原理，流体自下而上流经测量管时，将管内的浮子托起，浮子的高度对应不同的流量值，通过磁耦合传动机构将浮子的位移传递到外部的指针与数显模块，整个传动过程无接触摩擦，长期运行的磨损量极小，可有效降低后期的维护频次。

在设计建模过程中，需要重点关注几个核心尺寸边界：首先是上下法兰的端面间距，该尺寸直接决定了管线安装时的预留空间，建模时需保证法兰端面的平面度公差，避免安装时出现密封面贴合不严导致的泄漏问题；其次是本体的最大外径，在管线密集的管廊区域安装时，需要预留足够的操作空间，保证后期维护时可以顺利拆卸表体，不会被周边管线或支架干涉；另外显示面板的朝向角度也做了可调节设计，安装完成后可根据现场巡检通道的位置调整显示面的朝向，方便人员读数。

从实际使用的适配性来看，该类装置不需要过长的前后直管段要求，一般上游直管段保留5倍管径长度、下游保留3倍管径长度即可满足测量精度要求，对于空间紧凑的工艺管线布局非常友好。在日常运维中，该装置不需要频繁拆解校准，日常巡检仅需检查指针转动是否顺畅、数显数值是否与工艺工况匹配即可，当测量的流体存在少量杂质时，可在装置上游加装配套的过滤器，避免杂质卡滞内部浮子造成测量失效。整体结构没有复杂的异形曲面，建模时可通过旋转、拉伸等基础特征完成主体构建，细节处的密封槽、螺栓孔、接线口等特征均按照通用工业仪表的标准尺寸设计，可直接用于工程选型参考、管线布局模拟以及虚拟装配校验。
