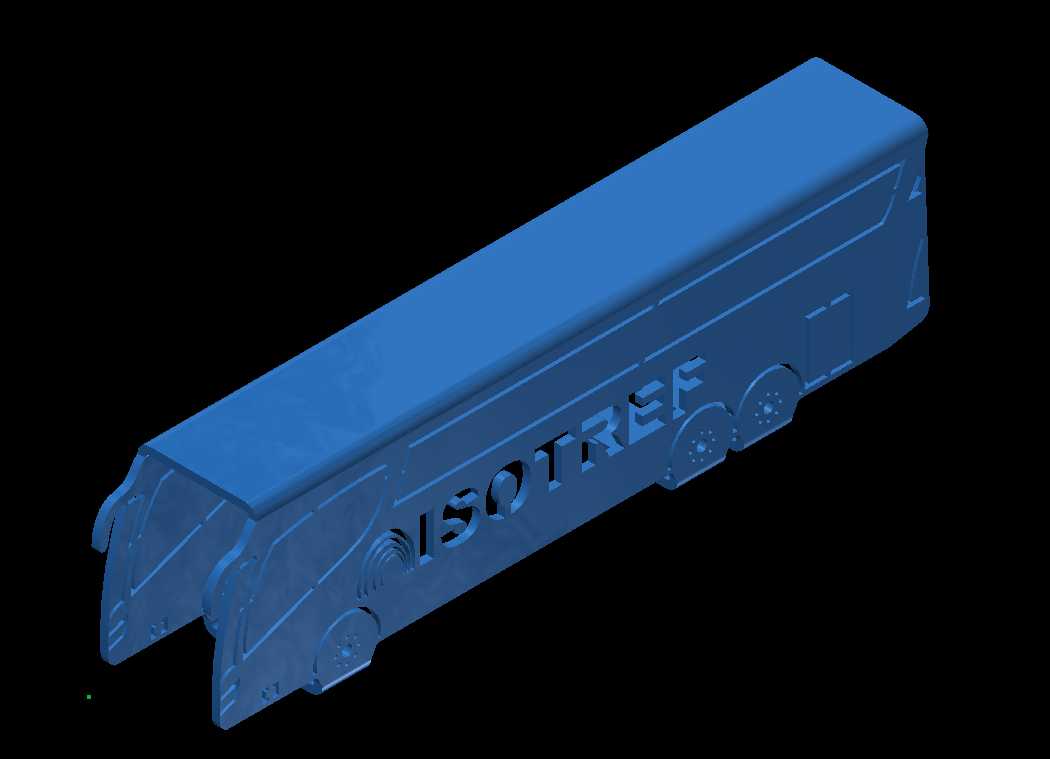

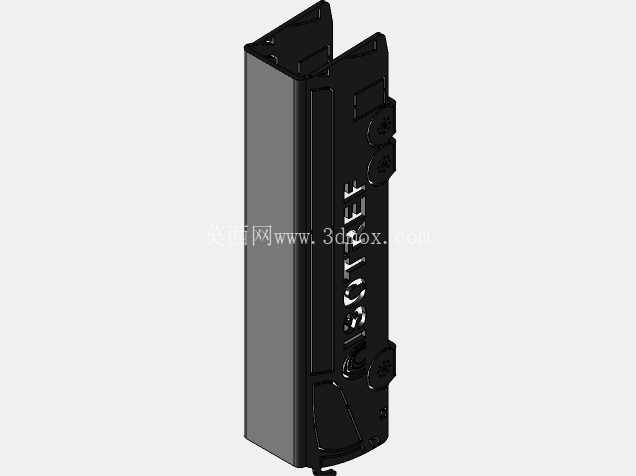

公交车造型激光切割加工件三维设计

　　该激光切割加工件采用公交车整体造型做一体化设计，主要面向钣金加工教学演示、激光切割工艺验证、文创金属摆件加工等场景使用，整体采用等比例简化的客车轮廓做结构排布，切割路径沿车身外轮廓连续走刀，无多余断点，能有效减少激光头空行程，提升切割加工效率。设计阶段优先考虑薄板激光切割的工艺特性，所有转角位置均做了适配激光束焦点直径的圆角过渡，避免尖角位置烧蚀、过切的问题，车身表面的字符、车轮轮廓均采用镂空切割工艺，无需后续二次铣削加工，切割完成后仅需做边缘去毛刺处理即可直接使用。

　　整体结构为单片平板切割成型，无折弯、焊接工序，加工时仅需将板材平置在激光切割工作台面上，通过定位销对齐板材基准边即可启动加工程序，无需复杂工装夹具固定，适配0.5mm到3mm厚度的不锈钢、冷轧钢板、铝合金板材加工，不同厚度板材加工时仅需微调激光功率与走刀速度参数，无需修改切割路径。从安装边界来看，该加工件整体长宽比参照常规12米城市公交的实际比例做缩放，长度方向预留了1mm的工艺余量，切割后可直接嵌入对应尺寸的亚克力展示卡槽，也可通过背面点焊固定在金属展示架上，车身侧面的字符深度与板材厚度一致，不会出现切割不透或者烧穿背面的问题，车轮位置的圆形镂空可直接穿入固定轴，做成可活动的摆件结构，也可保留实心结构做平面展示。

　　实际生产场景中，这类造型切割件常用来做激光切割设备的打样试件，用来验证设备的曲线切割精度、转角处的功率跟随性能，相比标准几何图形试件，这类带复杂曲线、字符镂空的造型件更能反映设备实际加工异形工件的能力，也可作为职业院校钣金加工课程的实训案例，让学员直观理解激光切割的路径规划、工艺参数匹配逻辑。设计过程中特意将所有内轮廓的转角半径设置为大于激光束半径0.1mm，避免加工时出现内角残留的问题，外轮廓的所有锐角位置都做了0.2mm的倒钝处理，避免切割完成后工件边缘划手，无需后续人工打磨倒角，减少工序流转。工件整体无封闭的内空腔结构，所有镂空位置都预留了排渣间隙，切割产生的熔渣可直接从镂空位置掉落，不会在工件表面积留，减少后续清理工作量。

　　针对不同功率的激光切割设备，该设计的路径做了分层处理，低功率设备加工时可采用多次走刀的方式切割厚板，高功率设备可一次走刀完成切割，路径文件无需重新绘制，仅需在设备控制系统中调整走刀次数即可。从实际使用角度出发，该工件既可以作为工艺摆件的主体结构，也可作为激光加工的工艺测试件，还能用于钣金下料的路径教学，不同应用场景下无需修改核心结构，仅需调整整体缩放比例即可适配不同尺寸需求，比如做小型钥匙扣挂件时可将整体比例缩小到原尺寸的1/10，做大型墙面装饰件时可放大到1米以上长度，切割路径仅需等比例缩放，不会出现线条变形、转角失真的问题。
