两英寸隔膜式调压管路组件结构设计

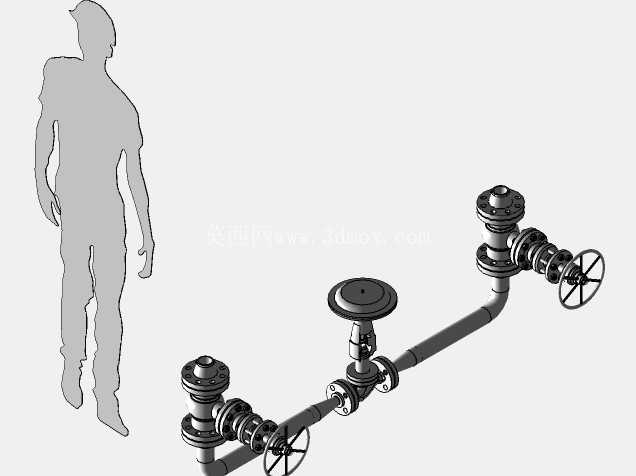

　　在化工流体输送、市政供水管网、中小型工艺装置的支路调压场景中，这类两英寸通径的隔膜式调压管路是非常常见的集成化组件，区别于单一阀门单品，它把截断阀、调压隔膜阀、90度转向弯头、连接法兰整合为一套完整的功能单元，不需要现场零散选配阀件、核算匹配尺寸，能直接对接对应通径的工艺管线，大幅降低现场安装的配管工作量。从结构设计逻辑来看，这套组件的核心功能是实现支路流体的压力稳定调节与通断控制，两个手轮驱动的截断阀分别布置在隔膜调压阀的进出口侧，日常调压作业时通过中部的隔膜阀调整过流截面，改变管路流阻实现出口压力的稳定控制，当隔膜阀需要检修、更换隔膜密封件时，可直接关闭两侧截断阀，隔离管段内的介质，不需要排空整条主管路的介质，大幅缩减运维的停机时间。设计过程中首先要考虑的是安装边界的适配性，两英寸通径对应的公称通径为DN50，所有法兰连接面的螺栓孔位、密封面尺寸都匹配对应压力等级的管路法兰标准，90度弯头的转弯半径做了优化，既不会因为转弯半径过小造成管路局部流阻陡升、引发介质湍流振动，也不会因为转弯半径过大导致整体安装占用空间超标，整套组件的横向、纵向安装尺寸都控制在常规DN50管路支吊架的适配范围内，不需要额外定制特殊的支撑构件。

　　隔膜阀的结构选择了直通式隔膜结构，隔膜件将阀杆驱动机构与过流腔完全隔离，输送带有微小颗粒杂质的流体、或是弱腐蚀性介质时，不会出现介质侵蚀阀杆螺纹、造成卡涩的问题，相比普通截止阀的调压结构，这种隔膜结构的流道更平滑，介质在阀腔内的压力损失更小，适合对压力稳定性要求较高的支路工况。手轮的操作位置做了角度优化，两个截断阀的手轮、隔膜阀的操作手轮都朝向安装后便于人员操作的外侧，不会出现安装后手轮贴墙、被相邻管线遮挡无法操作的问题，手轮的直径匹配操作力矩需求，日常开关、调压不需要额外加力杆，单人即可完成操作。

　　连接法兰的密封面采用凸面结构，适配常用的非金属平垫片、金属缠绕垫片，现场安装时不需要特殊的密封件备货，通用的管路密封配件即可满足密封要求。管路的壁厚选择匹配常规1.6MPa公称压力的使用场景，能覆盖绝大多数民用供水、常规化工支路、小型循环水系统的工作压力需求，不需要额外做管壁加强处理。整套组件的重心分布经过校核，安装后通过两端法兰与管线固定即可保持稳定，不会因为阀件重量分布不均造成法兰连接处的额外附加弯矩，避免长期运行后出现密封面渗漏的问题。过流腔的内壁做了圆弧过渡处理，介质从进口端进入后，依次经过进口截断阀、隔膜调压腔、90度弯头、出口截断阀，整个流道没有直角突变的结构，能减少介质在管内的压损，同时避免杂质在管段内沉积滞留。

　　在实际选型应用中，这套组件适合直接用在需要从主管路引出支路、且支路需要稳定压力输出的场景，比如生产车间的设备供水支路、小型换热机组的进水调压段、实验室流体管路的压力控制段，相比现场零散采购阀件、弯头、法兰再焊接组装，集成化的组件能提前完成所有连接处的密封校核，减少现场焊接、组装的工作量，也能避免现场配管时出现的尺寸偏差、阀件操作空间不足的问题。设计时还考虑了运维的便利性，所有阀件的连接位置都预留了足够的扳手操作空间，后期紧固法兰螺栓、更换阀件密封件时，工具可以顺利到达操作位置，不需要拆解相邻的管线构件。隔膜阀的隔膜件采用快装压紧结构，更换隔膜时只需要松开阀盖的压紧螺栓即可完成更换，不需要把整个阀门从管路上拆下来，大幅降低运维的操作难度。
