卧式单级离心泵带电机成套机组结构

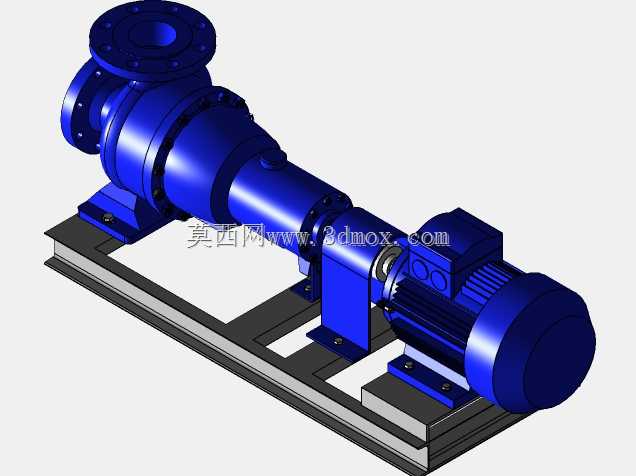

该卧式离心泵成套机组的三维结构，完整还原了泵头、联轴器、驱动电机与共用底座的装配关系，可直接用于流体输送系统的布局校核、安装干涉检查以及配套管路的对接设计。从实际工程应用场景来看，这类泵组广泛适配清水、低腐蚀性工业流体的输送工况，常见于市政供水循环、工业冷却系统、生产工艺流体增压、暖通空调水循环等场景，安装时需预留足够的轴向操作空间，方便后期对机械密封、轴承部件的检修拆装，无需整体拆解泵体与管路即可完成易损件更换。设计过程中优先考虑了安装基准的统一性，泵体与电机的安装面均加工在同一焊接底座上，底座预留的地脚螺栓孔位可匹配常规混凝土基础的安装尺寸，泵体进出口法兰的端面垂直度、同轴度公差均按行业通用标准设定，避免现场对接管路时出现强制连接产生的装配应力，防止长期运行过程中应力集中导致泵体变形、密封泄漏。泵头部分采用后开门式结构设计，检修叶轮、密封件时无需拆卸进出口管路，泵体流道做了顺滑过渡处理，减少流体在泵腔内的沿程阻力与湍流损失，提升运行效率的同时降低流体噪声。联轴器部分采用带护罩的柱销联轴器结构，既可以补偿泵轴与电机轴在安装过程中产生的少量同轴度偏差，也能在运行过程中缓冲载荷波动，护罩结构可避免旋转部件外露带来的安全隐患。共用底座采用型钢焊接框架结构，在泵脚与电机安装位置下方设置加强筋板，提升整体刚性，避免运行过程中产生共振，底座上预留的排液槽可收集密封泄漏的少量液体，防止积液腐蚀基础。从安装边界来看，泵组的轴向总长度需结合现场检修空间预留，进出口法兰的中心高度、法兰螺栓孔分布尺寸均匹配通用管路标准，电机接线盒的位置预留了线缆弯曲半径空间，现场布线时无需额外调整电机安装角度。建模过程中对各部件的配合公差做了对应设定，比如轴承与轴的过盈配合、密封件的安装槽尺寸、联轴器的对中调整间隙都做了还原，结构设计人员可直接参考该模型完成泵组的安装布局、管路对接设计，也可作为同类泵组改型设计的基础参考，调整泵头参数、电机功率即可适配不同流量扬程的工况需求。
