DN50PN40法兰式压力指示器结构设计

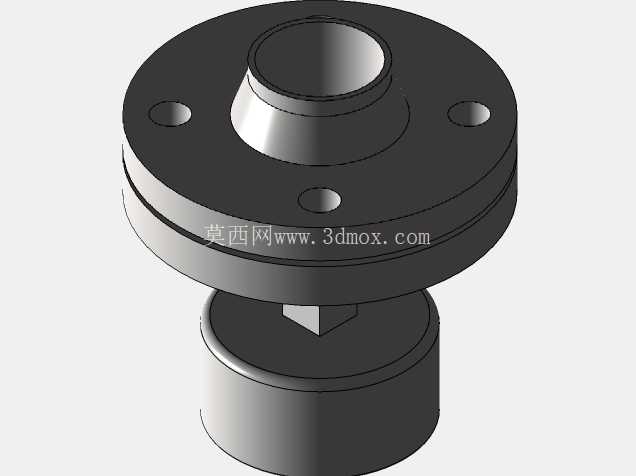

　　在工业流体输送管路系统中，压力状态的实时可视化监测是保障系统平稳运行的核心环节之一，这款DN50公称通径、PN40公称压力等级的法兰式压力指示器，主要适配中高压工况下的液体、气体输送管路，可直接安装在泵组出口、调压阀组前后、换热设备进出口等关键节点，无需额外外接传感线路，依靠内部机械结构直接反馈管路内部压力状态，方便现场巡检人员快速判断管路压力是否处于正常区间，避免因压力异常未及时发现引发的密封泄漏、管路爆裂、设备过载等故障。从结构设计逻辑来看，这款指示器采用上下分体式法兰装配结构，上部为带标准连接法兰的指示主体，下部为与管路连通的压力感应腔，中间通过多层密封结构实现压力腔与外部环境的隔绝，避免输送介质泄漏。

　　上部法兰盘均匀开设三个螺栓安装孔，匹配DN50法兰的标准螺栓孔分布规范，安装时可直接与同压力等级的管路法兰对接，法兰密封面采用突面结构，适配常规非金属平垫片或金属缠绕垫片，能在PN40的压力等级下保证足够的密封比压，防止介质从连接面渗漏。下部感应腔采用圆柱形结构设计，外径略小于法兰外径，可避免安装时与周边管路、支架产生干涉，感应腔内部设置弹性感应元件与传动结构，将介质压力的变化转化为上部指示部件的位移，现场人员可直接通过指示端的位置判断当前管路压力区间，无需拆卸任何部件即可完成日常巡检。设计过程中充分考虑了安装边界的适配性，整体轴向高度控制在常规管路安装预留空间范围内，不会出现安装后与周边管线、保温层碰撞的问题，法兰螺栓孔的位置度公差严格遵循管路法兰的通用公差要求，保证现场安装时螺栓可顺利穿入，无需额外扩孔或调整管路位置。上部指示端采用凸台结构，表面做光滑处理，避免积灰积污影响指示状态的观察，指示端与主体法兰之间的过渡段采用锥面设计，既可以提升结构整体的刚性，降低压力波动带来的结构形变，又能减少流体冲刷带来的应力集中，延长部件的使用寿命。

　　在功能实现层面，这款压力指示器无需外接电源，纯机械结构的设计使其可应用在防爆、高湿、强电磁干扰等特殊工况场景，不会因为供电中断、电磁干扰出现监测失效的问题，相比电子类压力监测部件，其维护成本更低，使用寿命更长，适合在化工、给排水、暖通、油气输送等行业的中高压管路中批量部署。结构细节上，法兰盘的厚度经过强度校核，在PN40的额定压力下，法兰的形变位移量控制在密封允许的范围内，不会因为法兰形变导致密封垫片压溃或密封失效；三个安装孔的沉孔深度经过匹配设计，螺栓安装后螺母端面不会突出法兰表面，避免安装过程中刮伤操作人员或损坏周边保温层。

　　下部感应腔的壁厚根据额定压力做了等强度设计，在保证承压能力的前提下尽可能降低整体重量，减少管路法兰的承重负载，避免长期使用后法兰连接面出现偏载泄漏。中间密封部位采用多道密封组合设计，既可以防止内部介质向外泄漏，又能避免外部灰尘、水汽进入感应腔内部，影响内部传动结构的动作灵活性，保证在长期使用过程中指示动作的可靠性，不会出现卡滞、指示不准的问题。实际选型应用时，这款指示器可直接替换同通径同压力等级的同类型产品，安装尺寸完全匹配通用法兰标准，无需对现有管路做任何改造，大幅降低现场改造的施工成本与停机时间。
