储罐压力容器用1寸NPT接口液位控制阀

在工业流体存储与民用供水系统的管路搭建中，液位控制类阀件是保障储液单元安全运行的核心部件，这款适配1寸NPT管螺纹的GV25型液位控制阀，主要针对常压及低压储罐、压力容器的液位自动管控场景设计，可覆盖民用供水塔、小型工业储液罐、工艺缓冲罐等多种储液设备的液位调节需求。从实际工况适配来看，该阀件无需额外供电或复杂控制回路，依靠管路内流体压力与浮球感应机构的联动即可实现通断动作，当储液容器内液位上升至设定阈值时，阀瓣在浮球力矩驱动下逐步关闭进水通路，避免液体溢出；当液位下降至补水阈值时，阀瓣自动开启，维持容器内液位始终处于合理区间，省去人工值守巡检的工作量，也能避免溢液带来的物料浪费与现场安全隐患。

从结构设计思路来看，这款阀件采用侧进上出的流道布局，进水端为标准1寸NPT外螺纹接口，可直接与同规格的镀锌钢管、PVC管、不锈钢管路通过螺纹旋合连接，无需额外定制转接接头，安装时仅需在储液容器侧壁预留对应尺寸的安装孔，将阀件进水端穿过安装孔后通过锁紧螺母固定即可，整体安装边界紧凑，阀体主体直径约75mm，顶部出水接口高度约60mm，安装后在容器外侧的突出长度不超过90mm，不会占用过多安装空间，适配壁厚3mm到12mm的各类储液容器壁面。阀体过流部分采用光滑流道设计，尽可能降低流阻，减少流体通过时的压力损失，额定工况下通流能力可满足25mm通径管路的常规补水流量需求，避免补水速度过慢影响系统运行效率。

阀体外部的防滑旋钮结构，主要用于手动调试与检修时的操作，表面的多道竖向防滑筋可增大手部摩擦力，即便在表面沾有少量水渍或油污的工况下，操作人员也能轻松转动旋钮完成手动开关或流量微调动作，无需借助额外扳手工具。阀体前端的圆形端盖为可拆卸结构，日常维护时仅需拧开端盖即可清理内部流道积存的杂质、检查密封件磨损情况，无需将整个阀件从管路上拆卸下来，大幅降低后期运维的工作量。密封副采用耐水、耐弱腐蚀的弹性材质，可适配常温清水、轻度腐蚀性工业水溶液等多种介质，密封面在闭合时可实现零泄漏，避免长期闭合状态下的渗液问题。

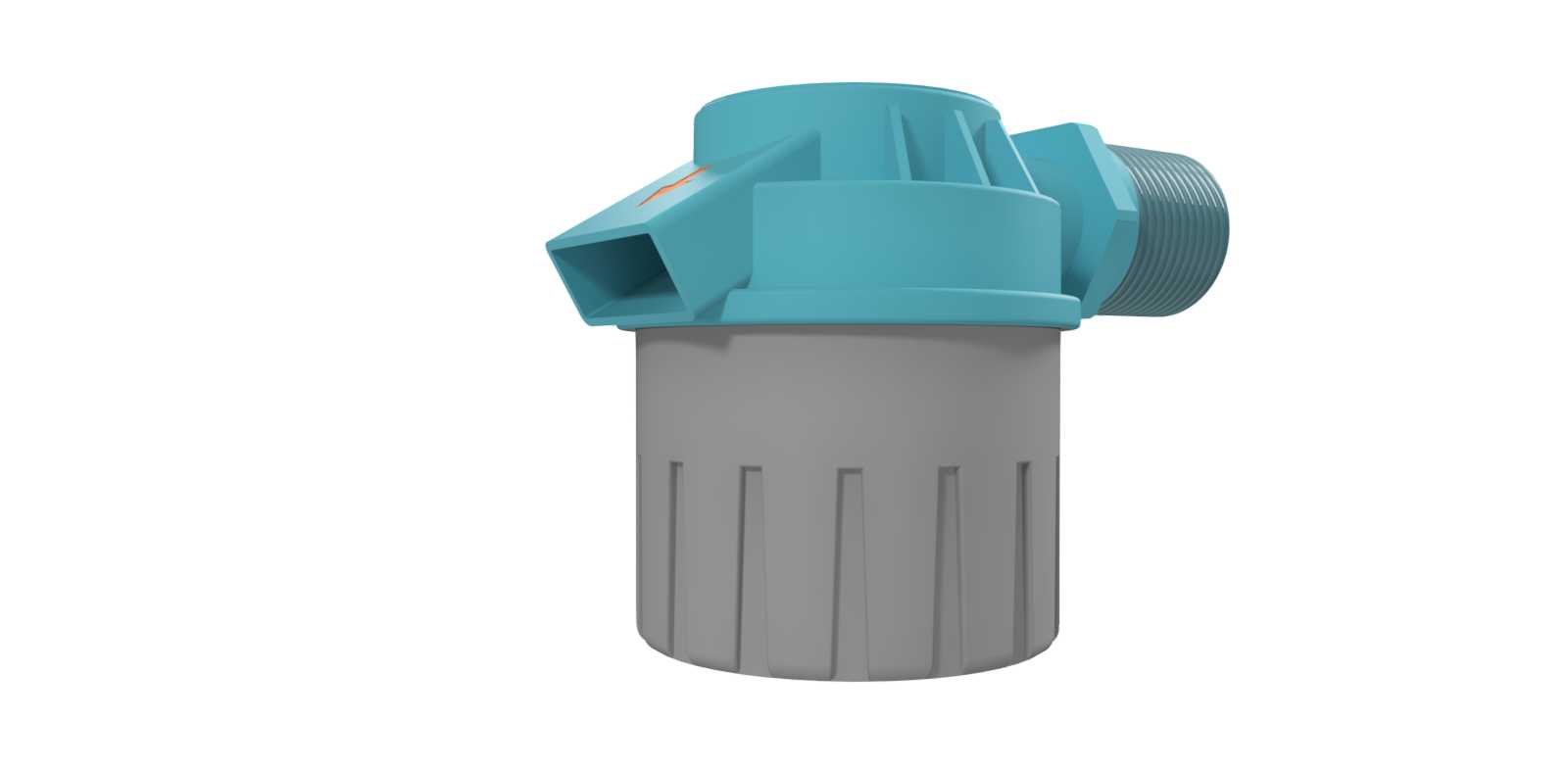

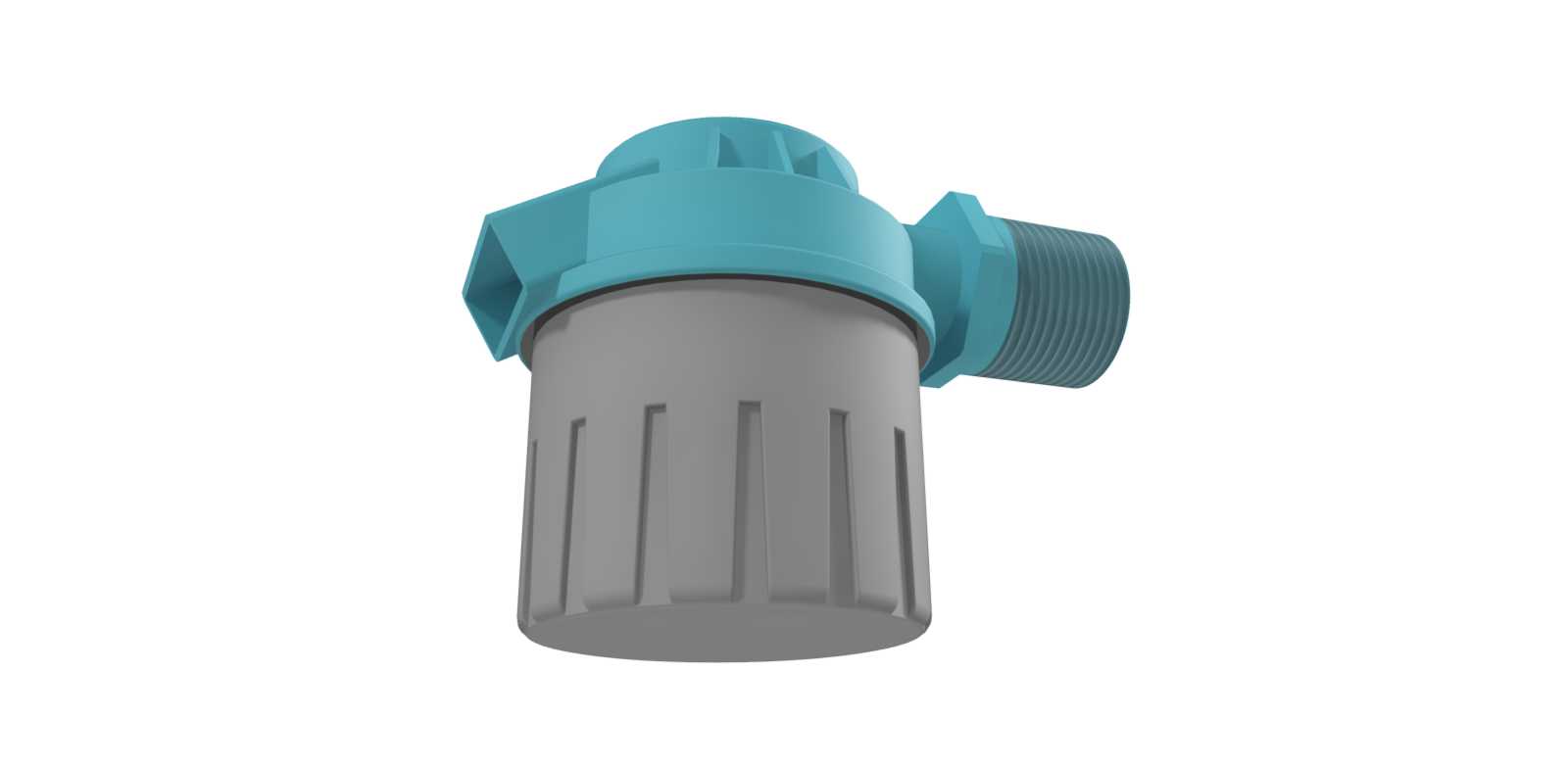

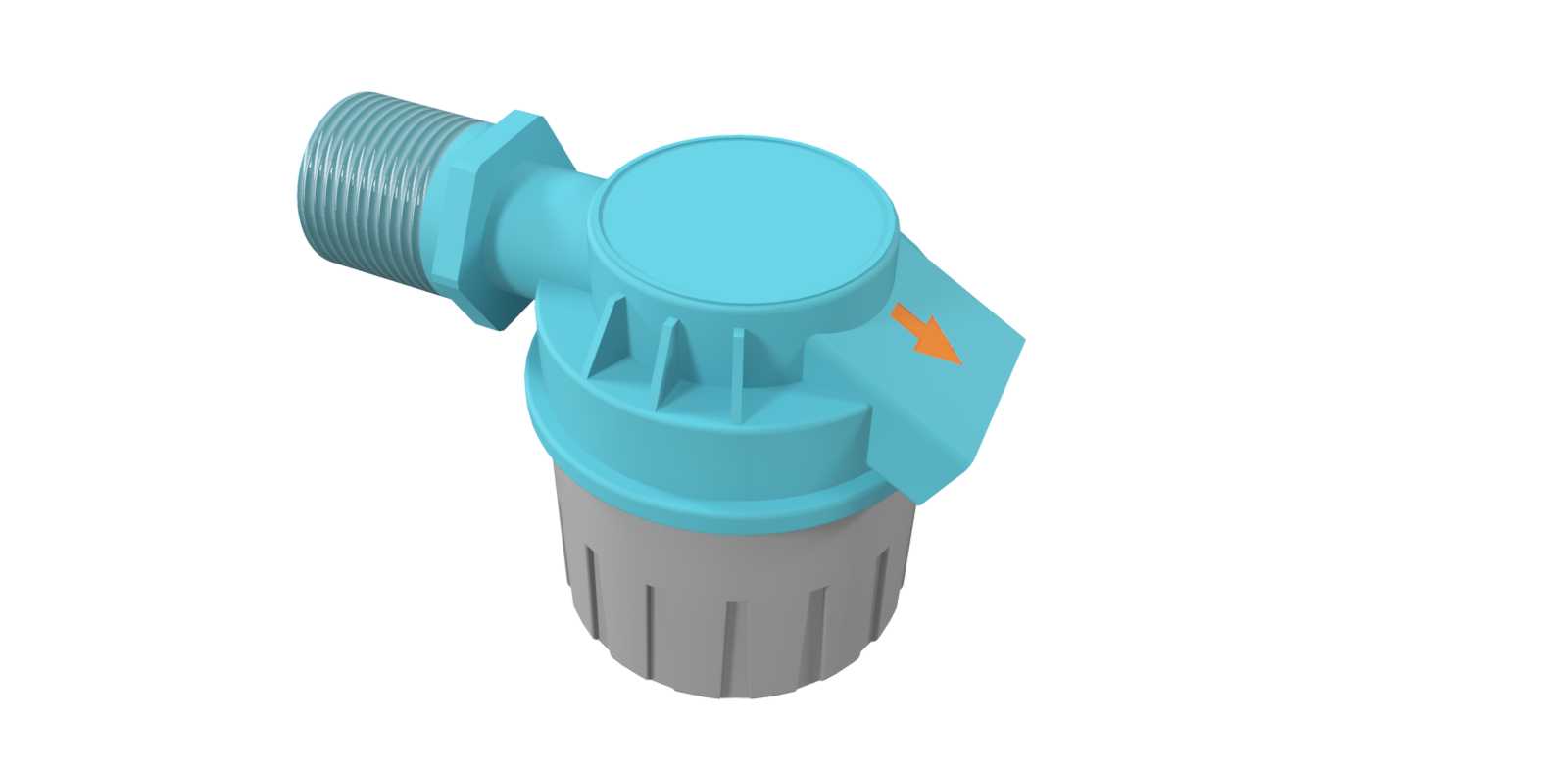

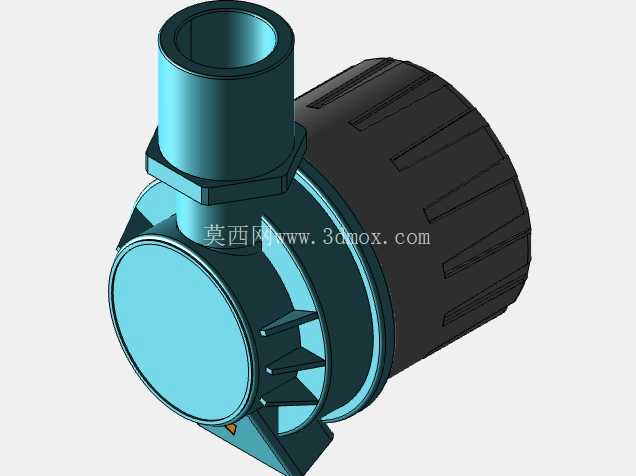

在三维建模层面，这款模型完整还原了阀件的所有外部结构细节，包括螺纹段的标准牙型轮廓、防滑筋的倒角细节、端盖与阀体的配合止口、出水接口的加工倒角，所有尺寸均按照实际产品的工程公差进行绘制，可直接用于管路系统的装配干涉检查、安装布局模拟，也可作为储液设备整机三维设计时的标准外购件模型调用，避免设计人员重复建模的工作量。建模时对内部流道的关键尺寸也做了等比例还原，设计人员可直接基于模型开展流场仿真分析，验证不同进水压力下的阀件通流能力与流阻特性，为管路系统的泵阀选型提供数据参考。针对民用供水场景，这款阀件的结构尺寸也适配常见的家用水塔、小型储水箱安装需求，安装后无需复杂调试即可稳定运行，可有效避免水塔溢水造成的水资源浪费，也能防止水箱缺水导致的供水泵空转损坏问题。在工业场景中，该阀件可用于小型工艺储罐的液位自动控制，配合罐体的液位显示装置可实现双重液位保护，即便液位显示装置出现故障，阀件也能依靠自身机械结构实现液位上限的截断，提升储液系统的运行可靠性。
