法兰连接角式止回阀结构设计

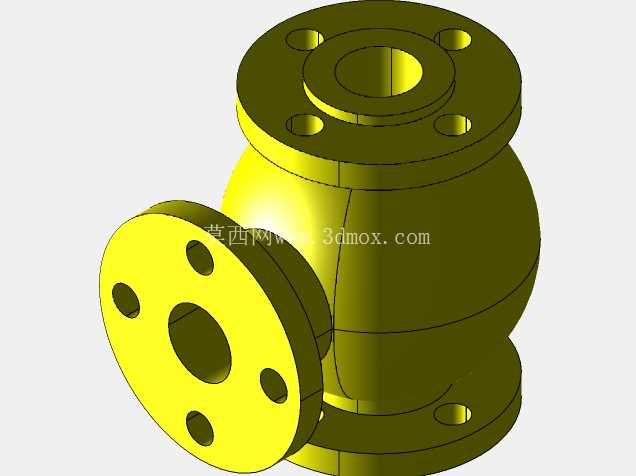

　　在民用供水、工业循环水、化工介质输送、暖通空调管路系统中，止回阀是无需额外动力驱动的自动阀类核心部件，核心作用是避免管路内介质反向流动引发的设备反转、介质倒流、水锤冲击等故障，比如离心泵出口位置必须配置止回阀，防止停泵瞬间高压介质倒灌冲坏叶轮，高层供水立管中也会分层设置止回阀，避免下层管路压力波动影响上层供水稳定性。这款角式法兰连接止回阀的结构设计，首先从安装场景出发做了结构适配，区别于直通式止回阀的同轴流道设计，角式结构的进出口流道呈90度垂直布置，刚好适配管路直角转向的安装位置，不需要额外加装弯头改变管路走向，能减少管路接头数量、降低沿程压力损失，尤其适合空间紧凑、管路需要转角布设的工况，比如换热机组进出口、泵房管路转角位置、楼宇管井内的竖向与横向管路转接处。

　　从功能实现逻辑来看，这款止回阀采用升降式阀瓣结构，阀瓣沿着阀体内的导向结构做轴向升降动作，当介质按照设计方向正向流动时，介质压力会克服阀瓣自身重力以及复位作用力，将阀瓣从阀座密封面上顶开，介质可以顺着流道顺利通过，流道做了圆弧过渡处理，没有突兀的直角结构，能减少介质流动时的紊流、降低流阻，避免介质内的杂质在阀腔内沉积卡滞阀瓣；当介质出现反向流动趋势时，反向介质的压力会直接作用在阀瓣的密封背面，配合阀瓣自身重力，将阀瓣紧紧压在阀座密封面上，实现密封截断，完全阻断介质反向流动的通道，这种升降式结构的密封性能相比旋启式止回阀更稳定，适合中低压、介质洁净度较高的管路工况。

　　设计过程中对安装边界做了明确的尺寸约束，三个连接端均采用标准法兰结构，法兰端面上的螺栓孔按照对应公称压力的法兰标准做等圆周均布设计，安装时只需要和配对法兰的螺栓孔对齐，加装密封垫片后穿入螺栓紧固即可完成安装，不需要做特殊的焊接或者螺纹适配，安装维护的便捷性更高；阀体外轮廓采用球形鼓腔设计，相比圆柱形阀腔，球形结构的承压能力更强，同等壁厚条件下能承受更高的管路压力，同时阀腔内部的空间足够容纳阀瓣的全行程升降，不会出现阀瓣开度过小导致的流阻过大问题，阀瓣的导向结构设置在阀腔内部的同轴位置，保证阀瓣升降过程中不会出现偏斜，避免密封面错位导致的内漏问题。在细节设计上，阀座密封面做了加宽处理，即使介质中存在少量细小颗粒杂质，也能保证密封面的有效接触宽度，降低密封面被杂质划伤导致泄漏的概率；法兰端面的密封面采用突面结构，适配常用的橡胶垫片、四氟垫片以及金属缠绕垫片，能满足不同温度、不同介质工况的密封需求，比如常温清水工况用橡胶垫片即可，高温油品或者弱腐蚀介质工况可以更换四氟或者金属缠绕垫片，不需要改动阀体本身的结构。

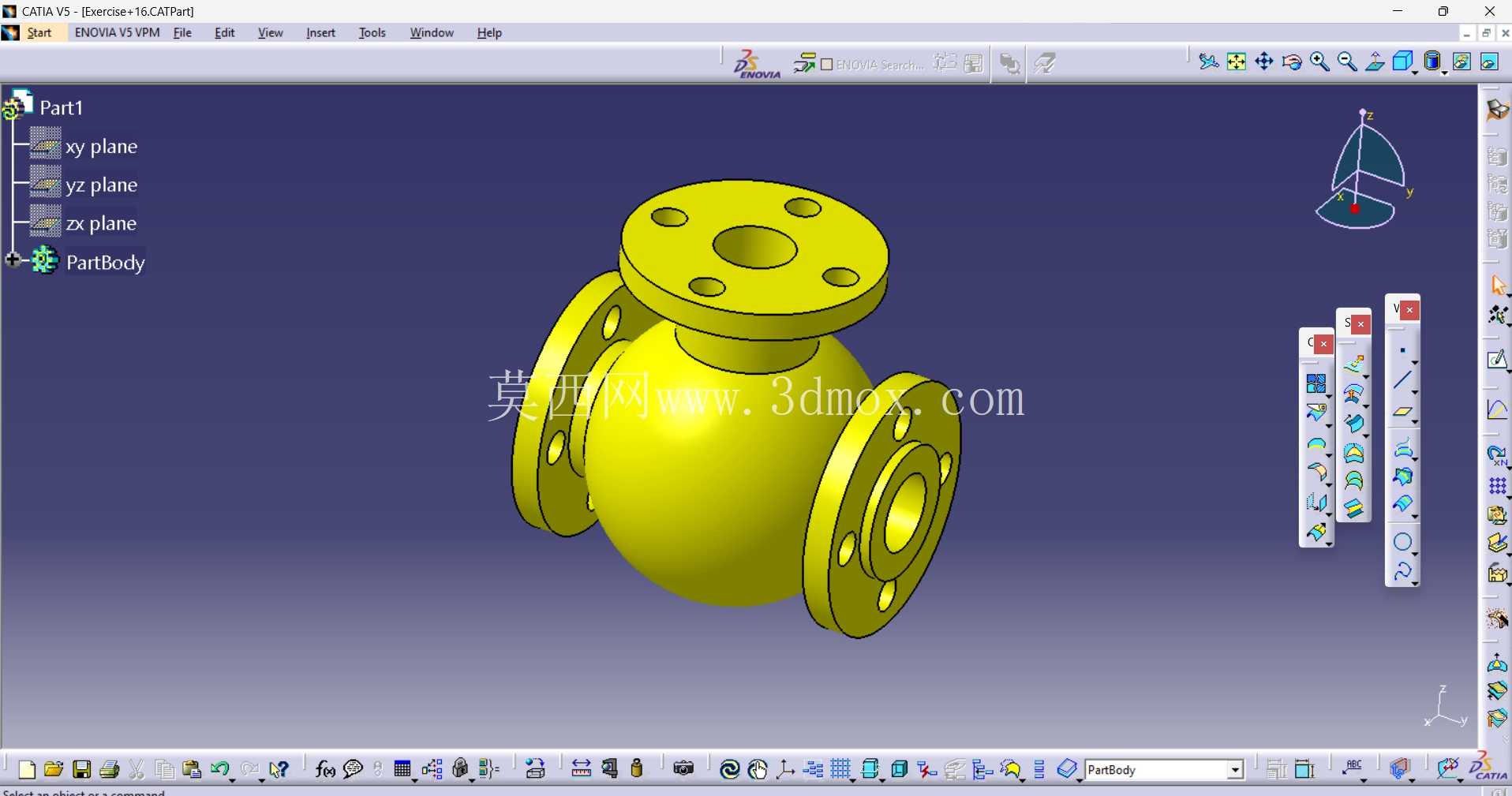

　　从实际选型适配的角度来说，这款角式止回阀的流道通径做了等径设计，和连接管路的通径完全匹配，不会出现通径缩径导致的流量不足问题，阀瓣的开启压力做了适配常规管路的设计，不需要额外调整，只要正向介质压力达到常规管路的工作压力范围即可顺利开启，不会出现阀瓣打不开导致的管路堵死问题，同时阀瓣的行程做了限位设计，全开时阀瓣不会撞击到阀腔顶部，避免长期工作时阀瓣被冲击变形，延长部件的使用寿命。在建模过程中，所有结构的倒角、圆角都按照实际加工工艺要求做了处理，法兰端面的加工余量、密封面的粗糙度要求对应的结构细节都做了还原，螺栓孔的沉孔结构、阀腔内部的导向筋结构都完全按照实际加工逻辑设计，不存在无法加工的干涉结构，不管是用于教学演示、管路系统的装配模拟，还是用于生产加工的结构参考，都能直接适配使用场景，不需要做额外的结构修正。
