法兰连接式手动截止阀结构设计

这款手动法兰截止阀的三维结构，完整还原了工业管路截断类阀门的典型装配逻辑，可直接用于化工、市政供水、热力输送、油气储运等场景的管路系统选型参考、结构校核以及教学演示。从实际工程应用来看，这类截止阀主要安装在需要精准调节管路通断、控制介质流向的管段中，相比闸阀，它的密封面受介质冲蚀磨损更小，启闭过程中阀瓣行程短，密封性能更稳定，适合对截断密封性要求较高的中低压管路工况。

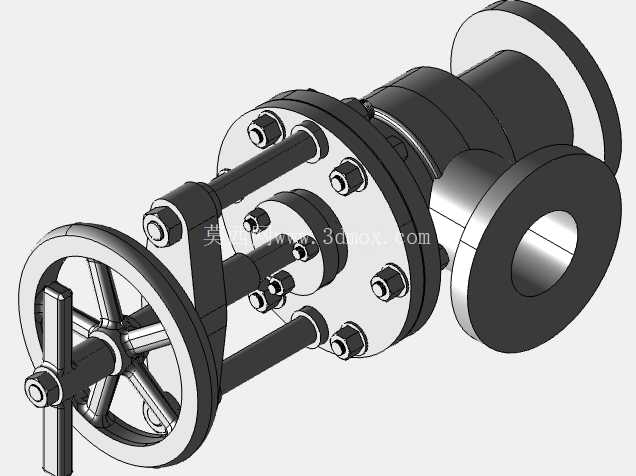

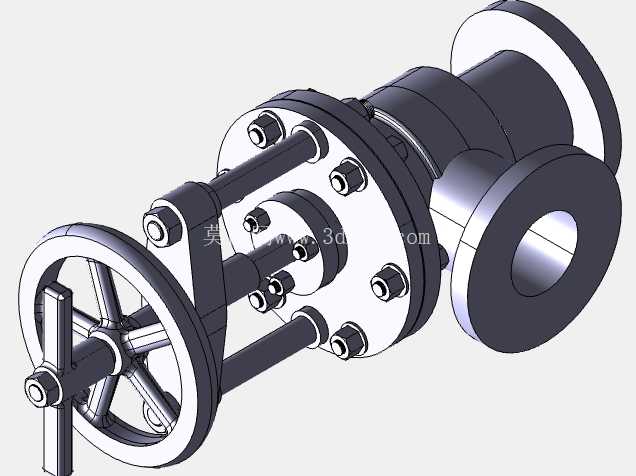

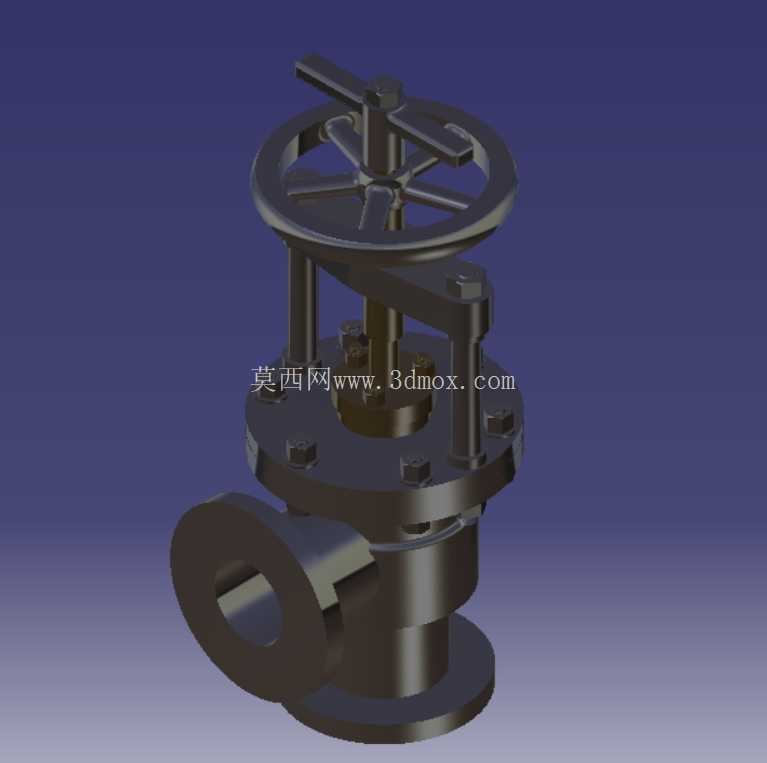

从结构设计思路来看，整个模型采用侧装手轮驱动的结构布局，手轮通过阀杆连接内部阀瓣，转动手轮时阀杆带动阀瓣沿阀座轴线做直线升降运动，从而实现阀瓣与阀座密封面的贴合与分离，完成管路的截断与导通。阀体两端采用标准法兰连接结构，法兰盘上均匀布置螺栓孔，安装时可通过螺栓螺母与管路侧的配对法兰紧固，中间加装密封垫片即可保证连接位置的密封性，这种连接方式的优势在于安装拆卸便捷，密封可靠性高，能适配多数工业金属管路的安装标准。

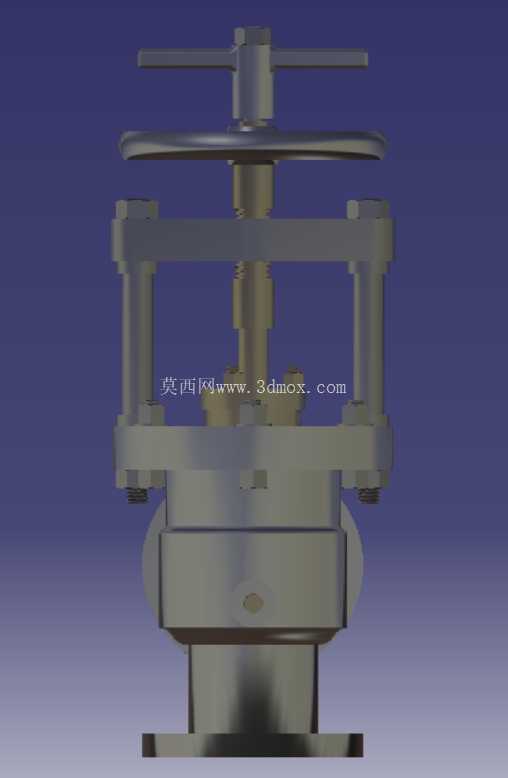

手轮部分采用轮辐式结构，相比实心轮盘，在保证操作扭矩传递强度的前提下，大幅降低了手轮自身重量，同时轮辐间的空隙方便操作人员抓握施力，即使在带防护手套的工况下也能顺利完成启闭操作。阀杆与阀体的连接位置设置了填料密封结构，通过压盖压紧填料函内的密封填料，避免管路内的介质沿阀杆间隙向外泄漏，这部分结构在建模时完整还原了填料压盖、紧固螺栓的细节，可直接用于密封结构的受力分析与改进设计。中法兰位置采用多螺栓均布紧固的结构，将阀盖与阀体牢牢连接，中间加装密封垫片保证中腔的密封性，螺栓的布置数量与规格匹配阀门的公称压力等级，确保在额定工作压力下，中法兰位置不会出现介质泄漏或结构变形。

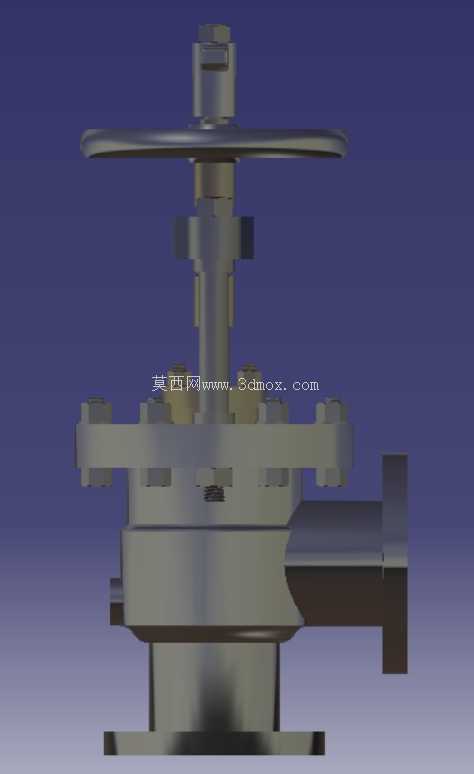

从安装边界来看，该截止阀的结构长度、法兰盘外径、螺栓孔中心距、螺栓孔直径均遵循通用工业阀门的安装尺寸规范，选型替换时无需改动原有管路的法兰安装位置，可直接替换同规格的老旧损坏阀门。手轮的安装位置位于阀体侧方，操作时预留的操作空间需满足手轮整圈转动的空间需求，手轮边缘到阀体中心线的距离符合人工操作的人机工程学要求，无需额外加装加长杆即可完成正常启闭操作。

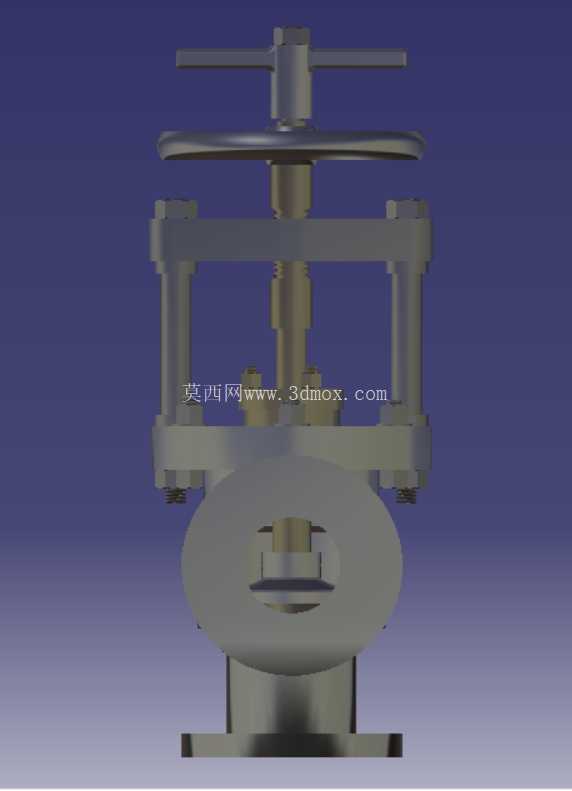

功能特性上，这款截止阀的介质流向遵循低进高出的原则，介质从阀体下方的通道进入，经过阀瓣与阀座的间隙后从侧方通道流出，这种流向设计使得阀门关闭时，介质压力作用在阀瓣下方，能辅助阀瓣压紧密封面，提升密封效果，同时开启时能降低操作扭矩，减少操作人员的施力强度。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封的接触比压更大，密封性能更可靠，即使介质中含有少量固体杂质，也能通过启闭过程中的研磨作用保持密封面的贴合度，降低泄漏风险。

在结构细节处理上，阀体的流道部分采用平滑过渡设计，减少介质在流道内的涡流阻力，降低管路运行过程中的压力损失，同时避免介质中的杂质在流道拐角处沉积堵塞。阀杆采用梯形螺纹传动，传动效率高，自锁性能好，阀门开启到任意开度时都能保持位置固定，不会因为介质压力的冲击出现阀杆自行转动导致开度变化的问题。所有连接螺栓的规格、长度均经过匹配设计，螺栓拧紧后露出螺母的长度符合工程安装规范，既保证足够的螺纹啮合强度，又不会因为螺栓过长造成安装空间的浪费或安全隐患。

对于三维建模从业者来说，这个模型完整呈现了截止阀从外部操作件到内部密封件、连接件的全装配关系，可作为阀门类产品建模的参考范本，建模时可通过参数化驱动修改法兰尺寸、阀门口径、结构长度等参数，快速生成不同公称通径、不同压力等级的同系列截止阀模型，大幅提升同类产品的建模效率。对于设备选型人员来说，可通过模型直观了解阀门的外部轮廓尺寸、安装连接位置、操作件布局，提前在管路系统三维布局中进行干涉检查，避免现场安装时出现阀门与周边管路、设备、结构件的碰撞问题，减少现场安装的整改工作量。
