带侧接口法兰式T型三通管路构件

　　在化工流体输送、市政给排水、工业循环水系统以及中小型工艺管线的布设场景里，这类带侧部接口的法兰式T型三通构件是管路分流、合流作业里的核心连接件，区别于普通等径或异径三通，它额外增设的小口径侧接口，主要承担管路压力监测、温度传感器安装、小流量支路引流或者排空泄压的功能，不用在主管道上额外开孔焊接支管座，能大幅降低现场施工的焊接工作量，也减少了管线焊缝带来的泄漏风险点。

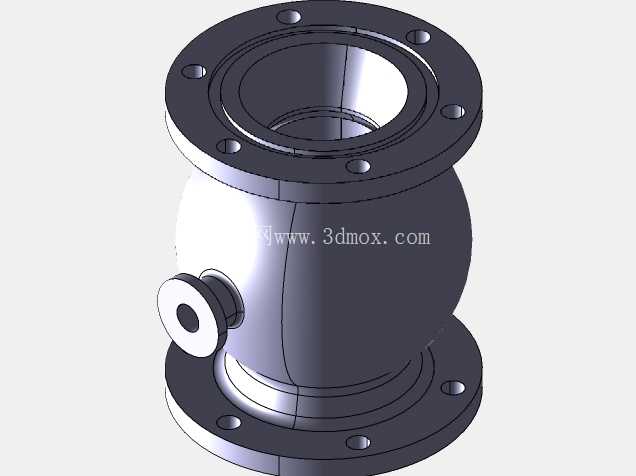

　　从结构设计逻辑来看，主体采用球形腔体过渡而非直角三通的直拐结构，是为了降低流体在转向分流过程中的局部阻力损失，流体进入腔体后能顺着球面弧度平缓改变流向，避免直角拐角处形成涡流区造成的压损过大、介质冲蚀管壁的问题，尤其是输送含少量固体颗粒的流体介质时，球形腔体的结构能减少颗粒在拐角处的沉积，降低管路堵塞的概率。上下两端的法兰连接结构，采用的是凸面带颈法兰的设计逻辑，法兰盘上均匀布设的螺栓孔，匹配对应压力等级的管道法兰安装尺寸，安装时只需对齐法兰密封面，加装适配的密封垫片后穿入螺栓按对角顺序紧固即可，不需要对管道端部做套丝或者焊接处理，后期管线检修拆解也十分方便，适合需要定期维护清理的工艺管路场景。

　　侧部的小口径接口采用外螺纹加凸台的结构设计，凸台位置做了加厚处理，避免在主腔体上开孔后造成的结构强度削弱，螺纹接口可以直接适配常规的仪表接头、小口径阀门或者引流支管，接口根部做了圆弧过渡，减少应力集中，避免管路振动过程中接口处出现开裂泄漏。从安装边界来看，上下法兰的端面间距要匹配管线布设时的预留安装空间，法兰盘的外径尺寸决定了安装时螺栓操作的预留空间，侧接口的伸出长度要考虑后期仪表或者支管安装时的操作空间，不能和相邻管线或者支架产生干涉，建模过程中已经把法兰螺栓孔的位置度、密封面的平面度、侧接口的同轴度这些关键装配公差做了预留，实际生产加工时可以直接参考三维模型做工艺拆解，铸件生产时的拔模斜度、壁厚均匀性也在建模阶段做了校核，主体壁厚满足对应公称压力下的强度要求，不会出现局部壁厚过薄承压不足或者壁厚过厚造成材料浪费的问题。

　　在实际选型应用中，这类三通构件可以根据输送介质的特性匹配不同的材质，普通水系统可以用铸铁或者碳钢材质，腐蚀性介质场景可以更换为不锈钢或者衬塑材质，法兰的压力等级也可以根据管线的实际工作压力做对应调整，模型里的法兰螺栓孔数量、孔径都是按照常规中低压管路的参数设计，若用于高压场景可以对应调整法兰厚度、螺栓孔规格以及主体壁厚。和普通焊接三通相比，这种法兰式带侧接口的T型构件，在预制化管路组装场景里优势更明显，车间预制时就可以直接把该构件和相邻管段、阀门组装成管段模块，现场直接吊装对接法兰即可，能大幅缩短现场施工周期，也能减少现场焊接质量不稳定带来的隐患。侧接口的设计位置选在腔体侧面的中下部，既可以满足压力监测时的取压要求，也能在管线排空时尽可能排净腔体内的残留介质，避免积液造成的介质变质或者冬季冻胀损坏管路，建模时也考虑了侧接口和上下法兰的位置关系，保证安装时侧接口的朝向可以根据现场需求调整，不会因为法兰螺栓孔的位置限制导致侧接口朝向不符合操作要求。
