HD270碟形废水处理曝气扩散器结构

在市政污水处理厂的生化反应池、工业有机废水处理的好氧处理单元里，这类碟形扩散器是核心的布气充氧组件，安装在池底的布气支管上，承担着将鼓风机输送的压缩空气切割成微小气泡、均匀扩散到污水中，为活性污泥中的好氧微生物提供代谢所需溶解氧的作用，其布气均匀度、氧转移效率直接决定整个生化系统的处理负荷与运行能耗。

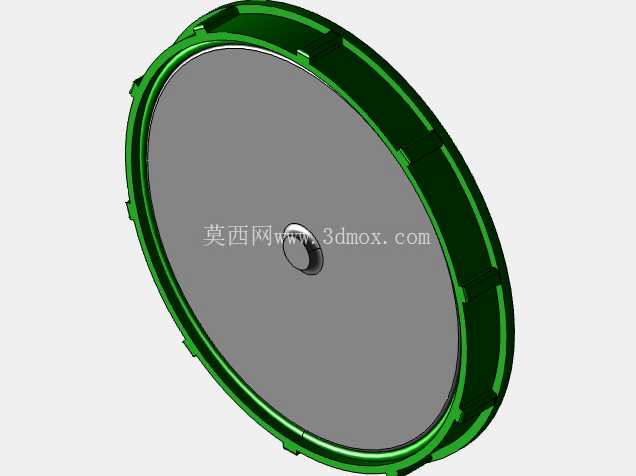

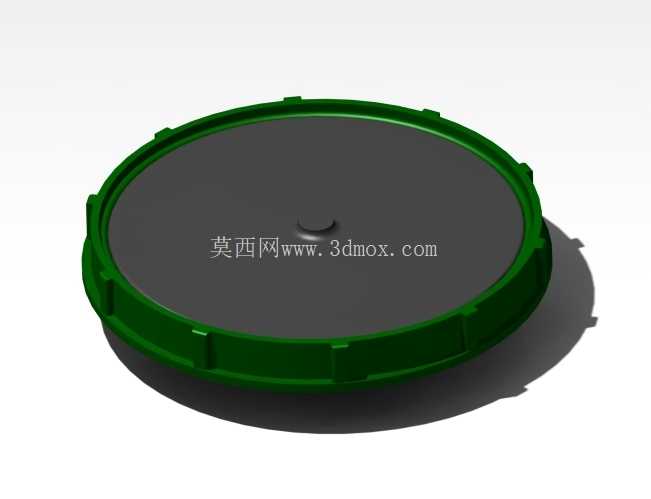

从结构设计来看，该HD270规格的碟形扩散器采用圆盘式扁平结构，外圈设置带卡位凸棱的绿色密封压圈，压圈内侧为平整的微孔布气盘面，盘面中心设置定位凸台，用于和布气支管的出气接头精准对位，避免安装错位导致的漏气问题。外圈压圈上的凸棱结构并非随意设计，一方面是为了安装时提供足够的卡紧力，让扩散器膜片（或陶瓷布气盘）与底座密封面紧密贴合，防止压缩空气从密封缝隙处溢出形成大气泡，降低氧利用率；另一方面凸棱的均匀分布也能让压圈的压紧力均匀作用在整个密封圆周上，避免局部压力过大导致布气元件变形、或是局部压力不足出现漏气。

从安装边界来看，该型号扩散器公称直径为270mm，属于中等规格的盘式曝气器，安装时相邻扩散器的中心间距通常控制在300-500mm区间，根据池体的水深、需氧量调整布置密度，池深超过4米的工况下可适当缩小间距提升单位面积布气量。安装时盘面需保持水平，倾斜角度不能超过5度，否则会导致气泡沿盘面倾斜方向逸出，出现局部布气不均、局部区域污泥沉积的问题。扩散器与布气支管的连接采用螺纹+密封圈的结构，中心定位凸台的尺寸与常规G3/4、G1寸的布气接头匹配，可直接替换同规格的老式平板曝气器，不需要对原有布气管路做大规模改造，适配现有污水处理厂的升级改造场景。

功能特性上，碟形的盘面设计相比平板式扩散器，拥有更大的有效布气面积，相同通气量下气泡的逸出速度更低，气泡在水中的停留时间更长，氧转移效率比同直径平板扩散器高15%左右。外圈的凸起压圈还能在停止供气时，阻挡池底的污泥沉积到布气孔表面，避免下次启动时污泥堵塞布气微孔，延长扩散器的维护周期。盘面的微孔采用均匀排布设计，通气时能产生直径2-3mm的微气泡，气泡比表面积大，气液接触充分，同时不会因为气泡过细导致阻力过大，增加鼓风机的运行负荷。

设计思路上，这类扩散器的结构优先考虑长期水下运行的可靠性，所有外露的结构件都做了圆弧过渡处理，没有尖锐棱角，避免安装时划破密封件、或是在运行过程中挂住池内的悬浮纤维杂物。压圈的卡扣结构采用快装式设计，不需要额外的螺栓紧固件，水下安装时徒手即可完成卡紧操作，降低水下作业的难度。中心的定位凸台除了对位功能外，还能在通气时起到气流缓冲的作用，让压缩空气先进入凸台下方的缓冲腔，均匀分布到整个布气盘面后再从微孔逸出，避免中心位置气流过大、边缘位置气量不足的布气不均问题。

在实际工程应用中，这类碟形扩散器不仅用于市政生活污水处理，也可用于印染废水、食品加工废水、制药废水等工业废水的好氧处理工段，相比穿孔管曝气、刚玉曝气器，其布气更均匀、阻力损失更小、维护周期更长，适配长期连续运行的污水处理工况。结构建模时需要重点关注压圈卡扣的配合公差，卡扣的过盈量需要控制在0.3-0.5mm之间，过盈量太大安装困难，过盈量太小则容易在长期气流冲击下出现松脱漏气；布气盘面的平面度公差需要控制在0.2mm以内，保证布气元件与底座的贴合度，避免局部漏气。
