澄清工艺用沉淀伸缩管路控制阀结构

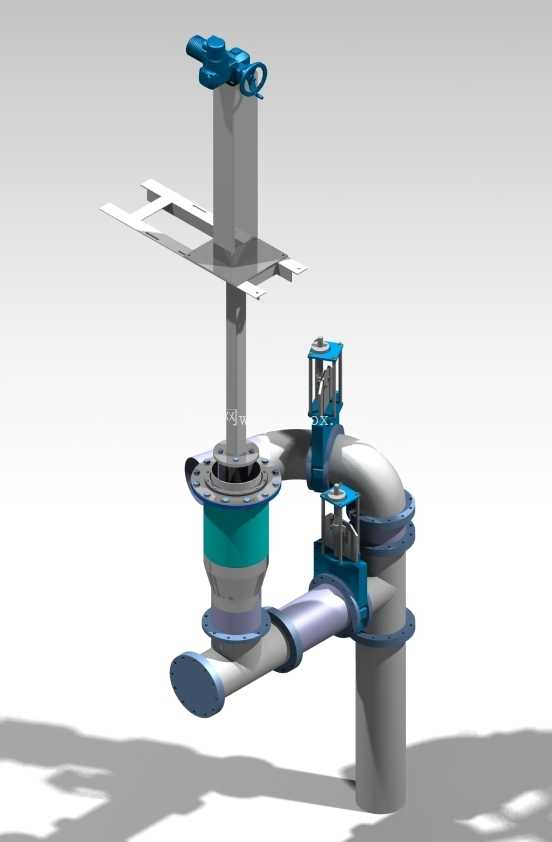

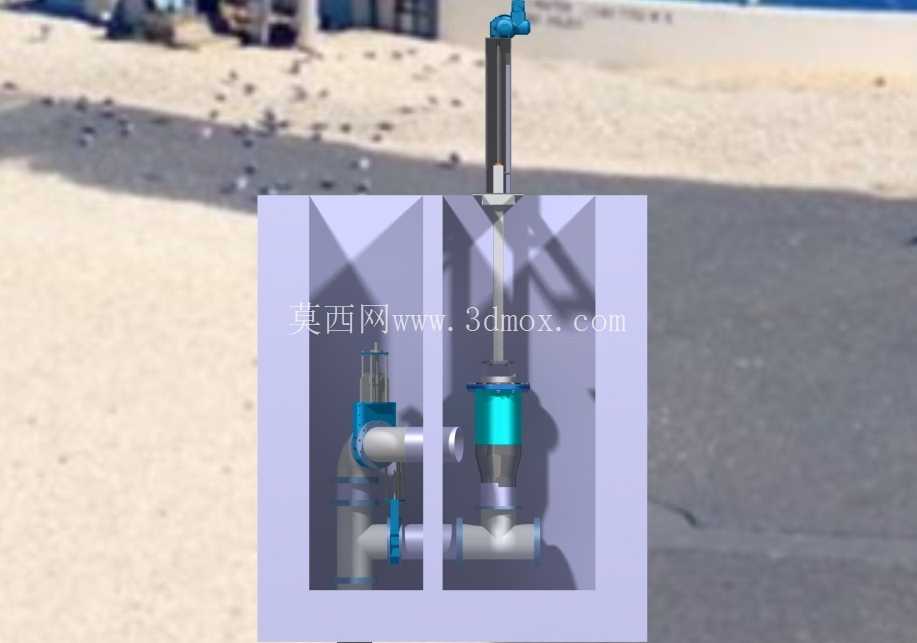

　　在市政污水处理、工业废水澄清工段的沉淀工序中，这类伸缩阀常被安装在竖流式或辐流式沉淀池的底部排泥管路节点，承担着调节排泥流量、适配池体沉降位移、截断管路介质的核心作用，区别于普通固定安装的截止类阀门，其自带的伸缩调节结构能够抵消池体土建施工误差、长期运行产生的不均匀沉降带来的管路错位应力，避免法兰连接处因应力集中出现渗漏问题。从结构设计逻辑来看，整套阀组采用上下分体式布局，上部的手动驱动机构通过加长阀杆连接下部的阀芯组件，阀杆外部设置密封导向套筒，既可以对阀杆的升降行程做径向限位，避免长期动作出现阀杆偏磨导致的密封失效，也能隔绝沉淀池内的泥渣水汽接触阀杆传动螺纹，降低日常维护的频次。

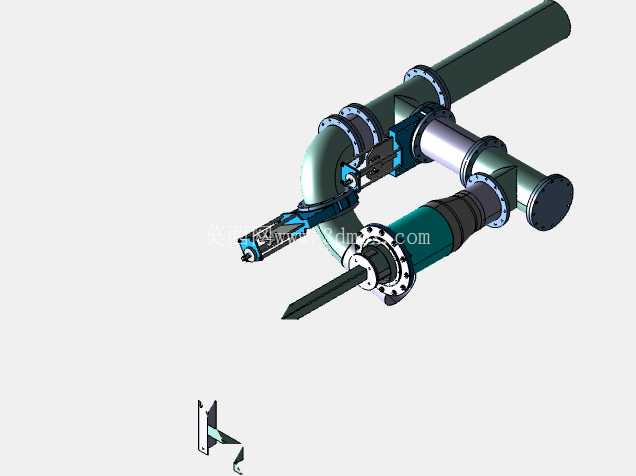

　　上部的安装支架采用悬挑式平板结构，预留的四个长条形安装孔可以适配不同间距的预埋固定点位，安装时不需要对现场预埋板做二次扩孔处理，能够大幅缩短现场安装的调整周期，支架与阀杆套筒之间采用螺栓连接，后期检修时可以直接拆除支架将上部驱动机构整体吊出，不需要拆解下部的管路连接段。下部的流道部分采用弯管与直通管组合的布局，侧向的进水端对接沉淀池底部的集泥槽出口，直通段对接下游的排泥输送管路，阀芯采用锥面密封结构，相比平面密封结构更不容易被泥水中的砂粒卡涩，关闭时的密封比压更小，手动操作时的力矩更低，即使在长期浸泡在高浓度泥水环境中，也能保证截断时的密封性能。

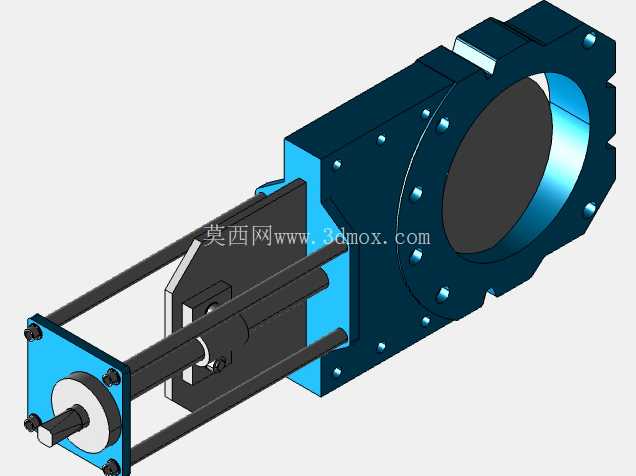

　　在安装边界的尺寸设计上，整套阀组的伸缩行程预留了足够的调节余量，能够适配一定范围内的管路轴向安装偏差，法兰连接端的尺寸匹配常规工业管路的标准法兰规格，不需要单独定制过渡连接件，侧向辅助控制管路的阀门采用同压力等级的手动阀，能够在主阀检修时做旁通截断使用，避免单阀故障导致整个沉淀池工段停机。设计时充分考虑了废水处理场景的介质特性，过流部件的流道做了圆弧过渡处理，没有直角突变的结构，能够减少泥砂在流道内的淤积，避免长期运行后流道通径被沉积的泥块堵塞，阀杆的密封采用多层填料组合结构，既可以防止管路内的泥水外溢，也能阻挡外部的杂物进入阀杆传动腔。

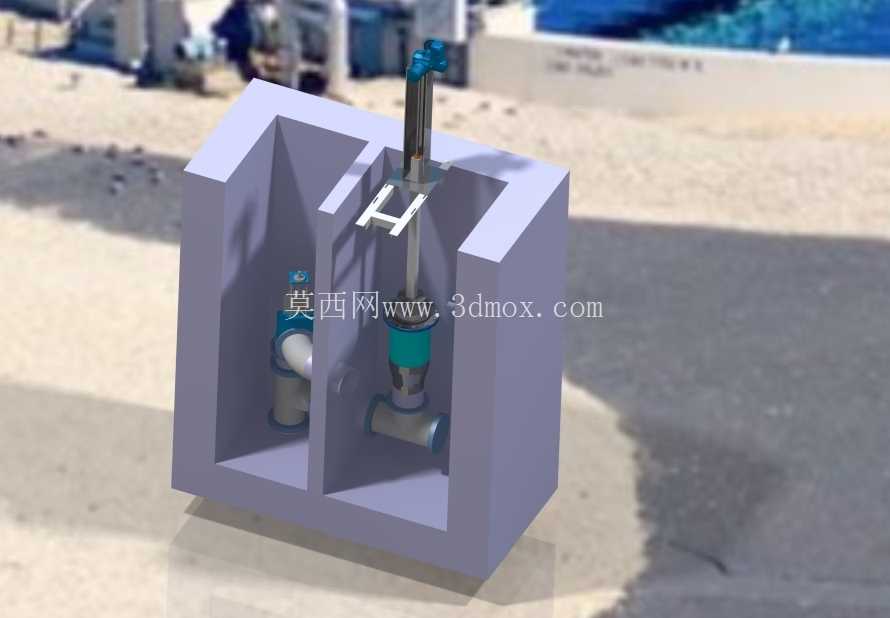

　　在实际工况应用中，这类阀门不需要配套复杂的气动或电动驱动机构，仅靠手动操作即可满足排泥工序的调节需求，操作人员可以根据沉淀池内的泥位高度，调节阀芯的开启高度来控制排泥流量，避免排泥时带出过多的上清液，降低后续污泥处理工段的处理负荷，相比普通的排泥阀，其自带的伸缩补偿结构可以省去管路安装时额外加装的伸缩节，减少整个管路系统的连接节点，也就减少了潜在的渗漏点。整套结构的受力设计经过校核，上部驱动机构的重量通过安装支架传递到池体的混凝土结构上，不会对下部的管路产生额外的偏心载荷，避免管路长期受偏载出现焊缝开裂的问题，阀杆的升降行程做了上下限位设计，操作时不会出现阀芯顶死或者脱落的问题，即使是没有经过复杂培训的现场运维人员也能快速掌握操作方法。
