三英寸NPT管焊接连接异径螺纹接头

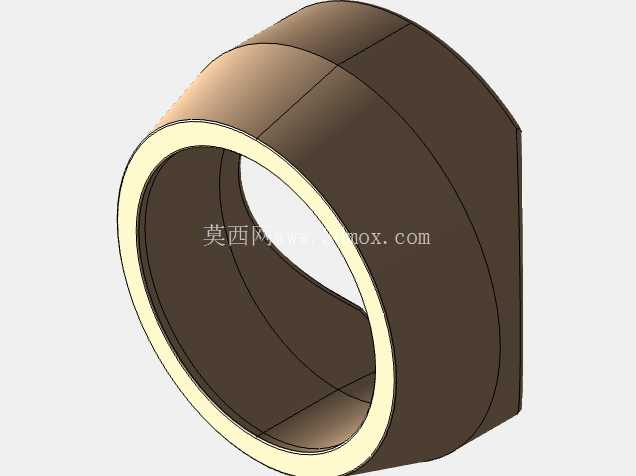

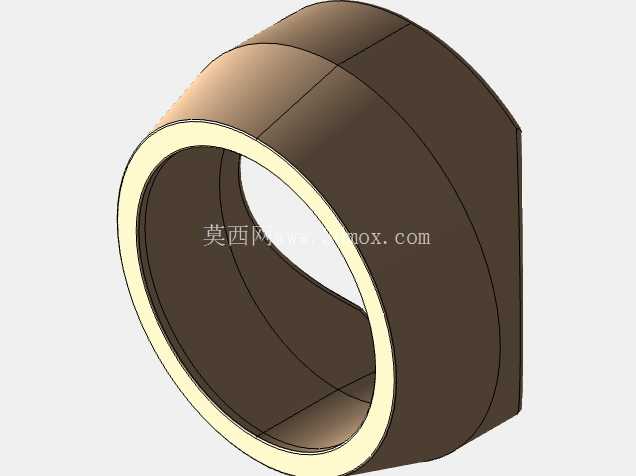

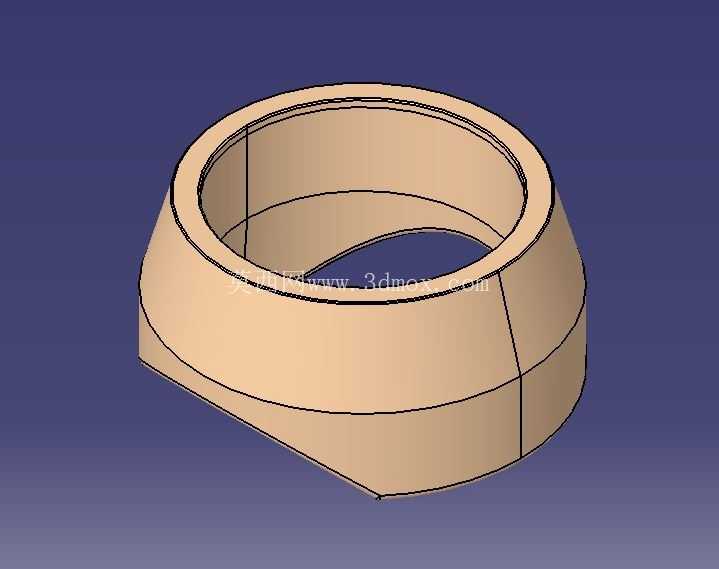

　　从结构设计来看，这款接头采用了一端适配圆形钢管焊接、一端加工标准三英寸NPT管螺纹的复合结构，焊接端做了适配现场常用无缝钢管外径的坡口设计，焊接时可以保证焊脚完全熔合，不会出现虚焊、焊穿管壁的问题，焊接完成后接头与钢管形成刚性整体，能够承受管路运行过程中的振动、压力波动带来的载荷，不会出现接头脱落的故障。接头的螺纹端严格遵循NPT管螺纹的锥度、牙型角、螺距参数设计，加工时预留了足够的螺纹啮合长度，对接时配合生料带、管螺纹密封胶使用，可以实现可靠的密封效果，能够满足常规水、压缩空气、弱腐蚀性废水等介质的输送密封要求。在工业管路铺设、废水处理站管路改造、工艺流体输送管线搭建的现场，经常会遇到圆形钢管与带三英寸NPT内螺纹接口的设备、阀件对接的场景，这类场景下如果采用现场套丝加工，不仅对现场施工人员的管螺纹加工技能要求极高，现场加工的螺纹精度、密封面平整度也很难达到NPT螺纹的密封要求，很容易出现管路试压时渗漏、后期运行过程中螺纹松脱泄漏的问题，而这款焊接式螺纹接头就是专门针对这类对接场景开发的管路连接件。

　　不同于常规的等径直通接头，这款接头的主体采用了渐变过渡的异径结构，上端圆形螺纹接口与下端适配焊接的基座之间做了平滑的曲面过渡，没有直角应力集中区域，在管路承受压力冲击时，应力可以沿着过渡曲面均匀分散，不会在接头根部出现应力开裂的问题。从安装边界来看，这款接头的下端焊接基座做了切边处理，焊接在圆形钢管外壁时，基座的弧形贴合面可以和钢管外壁完全贴合，不需要现场额外打磨修配基座的贴合面，能够大幅缩短现场安装的工时，降低施工人员的劳动强度。接头的整体轴向高度经过优化设计，焊接在钢管上之后，螺纹端的伸出长度刚好满足常规管螺纹拧紧的操作空间需求，不会因为伸出过长导致管路布局时出现干涉，也不会因为伸出过短导致管钳无法夹持拧紧螺纹。在废水处理项目的曝气管路、排污管路安装中，这类接头经常被用来在主钢管上外接压力表、排污阀、支管接口，相比采用三通开孔焊接的方式，使用这款接头不需要在主管道上开大尺寸的孔，只需要开出对应接头流通内径的小孔，将接头焊接在开孔位置即可，对主管道的结构强度影响更小，施工难度也更低。在压缩空气管路的改造项目中，现场经常需要在已有的压缩空气主管道上新增用气点，使用这款接头可以在不停气（带压开孔作业配合专用工具）或者短时间停气的情况下，快速完成新支管路的对接，不需要切割长段的主管道加装三通，能够大幅降低管路改造对生产的影响。

　　设计这款接头的三维模型时，重点考虑了现场焊接施工的操作便利性，接头的壁厚选取了兼顾结构强度和焊接难度的参数，既不会因为壁厚过薄导致焊接时容易烧穿，也不会因为壁厚过厚导致焊接时需要填充大量焊材、焊接变形量过大。接头的内外表面都做了圆滑过渡处理，流体流经接头时不会出现明显的流道突变，压损控制在很低的水平，不会因为加装接头导致管路的输送效率出现明显下降。在建模过程中，螺纹部分采用了符合机械制图标准的简化表达同时保留了真实螺纹的啮合参数，方便后续出工程图时直接标注螺纹规格、焊接要求，也可以直接导入到管路装配的整体模型中做干涉检查，提前排查现场安装时可能出现的布局干涉问题。

　　对于结构设计人员来说，在做管路系统三维布局时，可以直接调用这个接头模型，匹配对应的钢管外径、NPT螺纹接口尺寸，快速完成管路接口部分的装配，不需要从零开始建模，能够大幅提升管路设计的效率。在选型使用时需要注意，这款接头的焊接端适配的钢管外径需要和接头基座的贴合弧面完全匹配，否则焊接时会出现贴合缝隙过大、焊接质量不合格的问题，螺纹端拧紧时的扭矩需要符合三英寸NPT螺纹的推荐扭矩值，避免扭矩过大导致螺纹滑牙、接头开裂，扭矩过小导致密封不严出现泄漏。在不同的应用场景下，可以根据输送介质的腐蚀性、管路工作压力选择对应材质的接头坯料加工，比如常规清水、压缩空气场景可以选用普通碳钢材质，弱腐蚀性废水场景可以选用304不锈钢材质，强腐蚀场景可以选用316L不锈钢或者衬塑材质，接头的核心结构尺寸不需要做调整，只需要更换对应材质的坯料即可满足不同场景的使用需求。
