五螺栓连接式管道对接法兰组件结构

在流体输送管路系统的搭建作业中，法兰是实现不同管段可拆卸刚性连接的核心基础部件，这套采用五组紧固件锁紧的对接法兰结构，主要适配中等通径的工业管路布设场景，常见于化工介质输送、常规给排水、低压气动回路以及小型液压管路的管段衔接环节，能够在不破坏管路整体密封性的前提下，为后续管路检修、阀件更换、支路拓展预留可拆卸的操作接口。

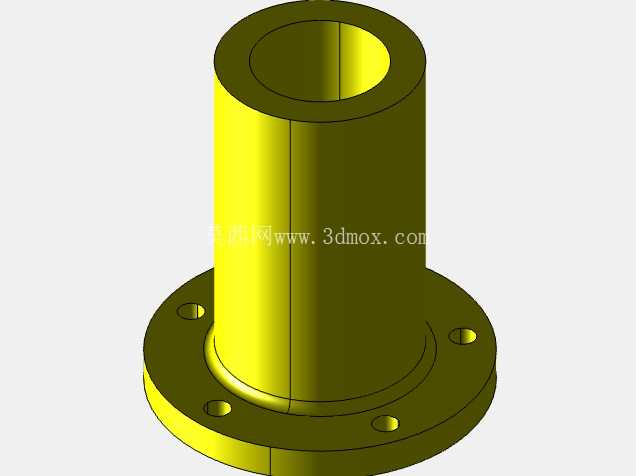

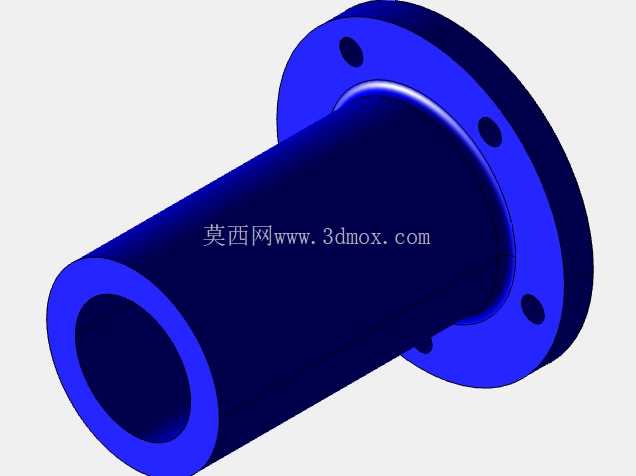

从实际功能落地的角度看，这套法兰组件的核心作用是保证两段对接管道的同轴度与连接密封性，避免管内输送的流体、气体在衔接位置出现泄漏。设计阶段首先确定了法兰盘与管道本体的一体化衔接结构，两段对接的管道分别与各自侧的法兰盘做同轴固定，法兰盘的对接端面做了平整精加工处理，实际工程应用中可根据输送介质的压力、腐蚀属性，在两个法兰盘的贴合面之间加装橡胶、石棉或者金属材质的密封垫片，填补端面微观间隙，强化密封效果。

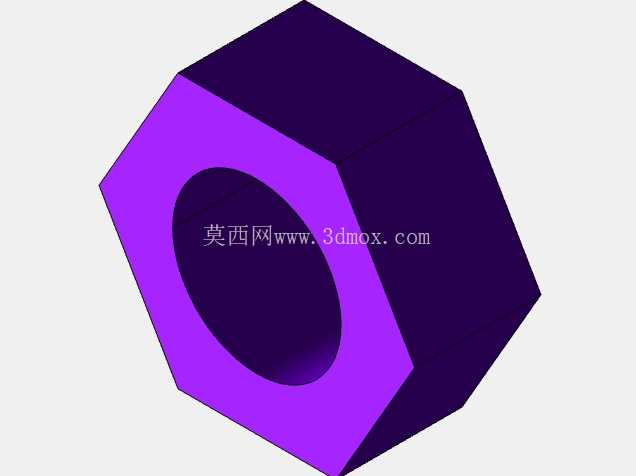

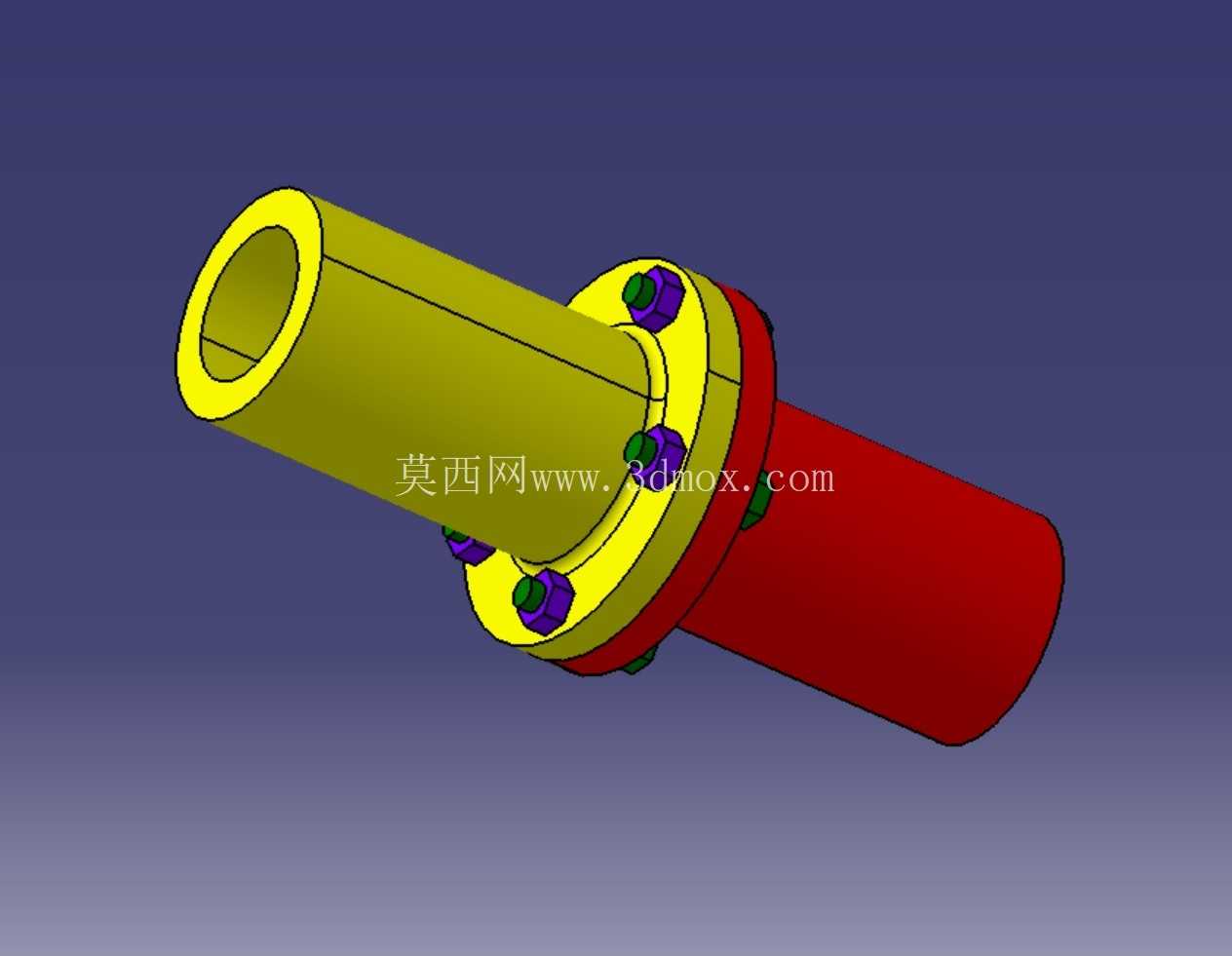

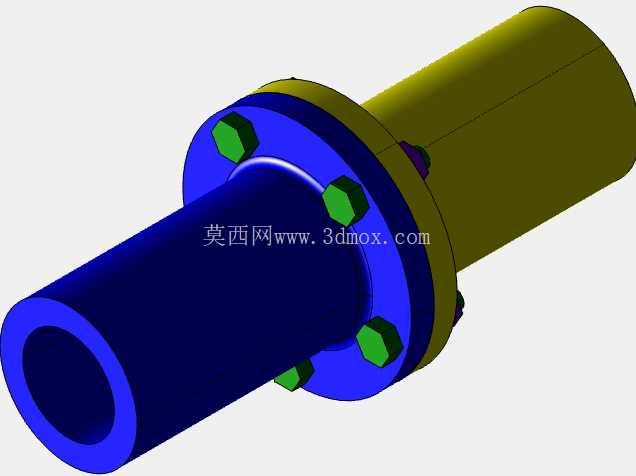

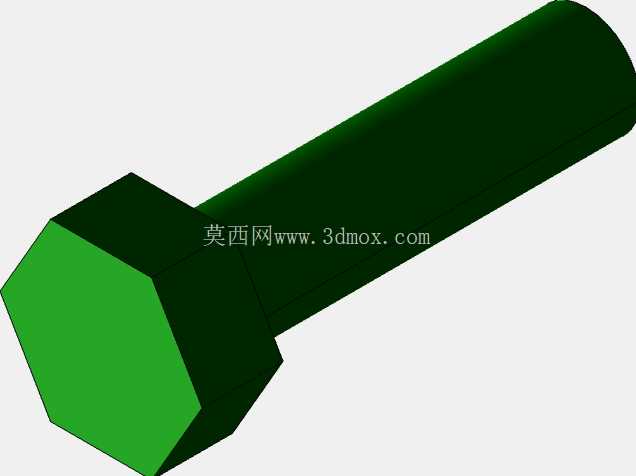

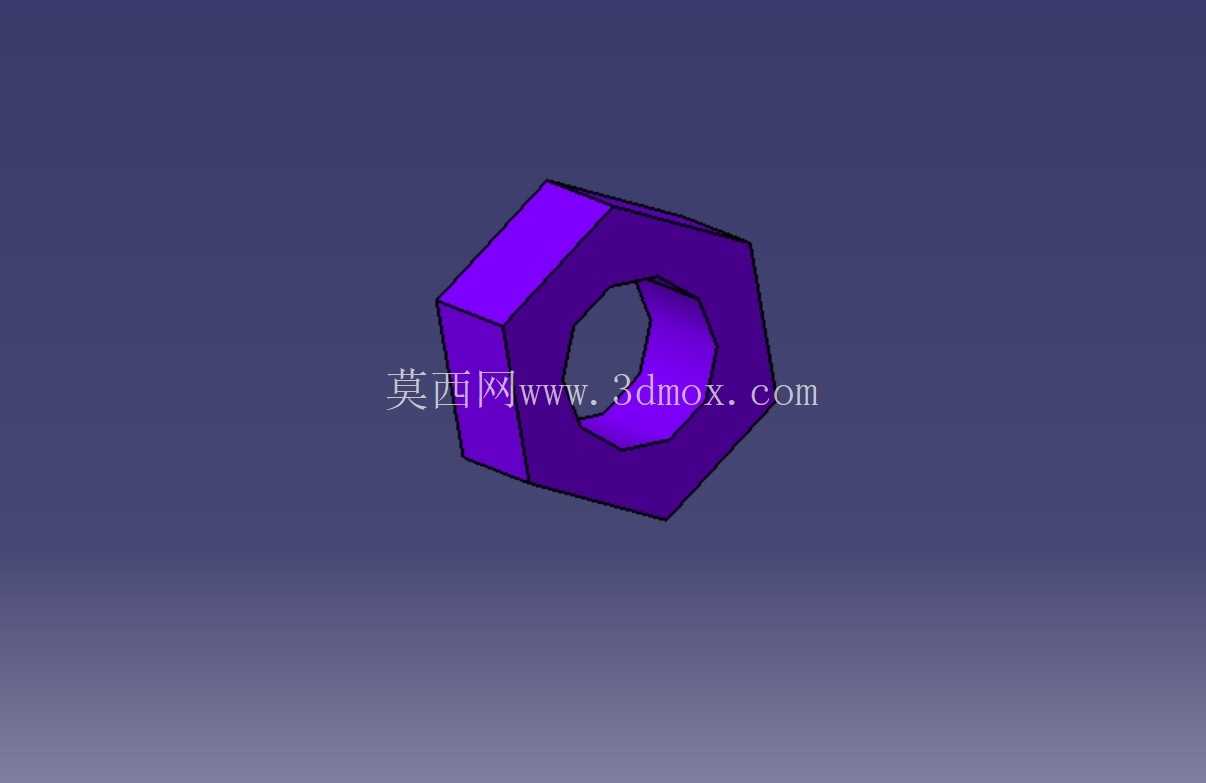

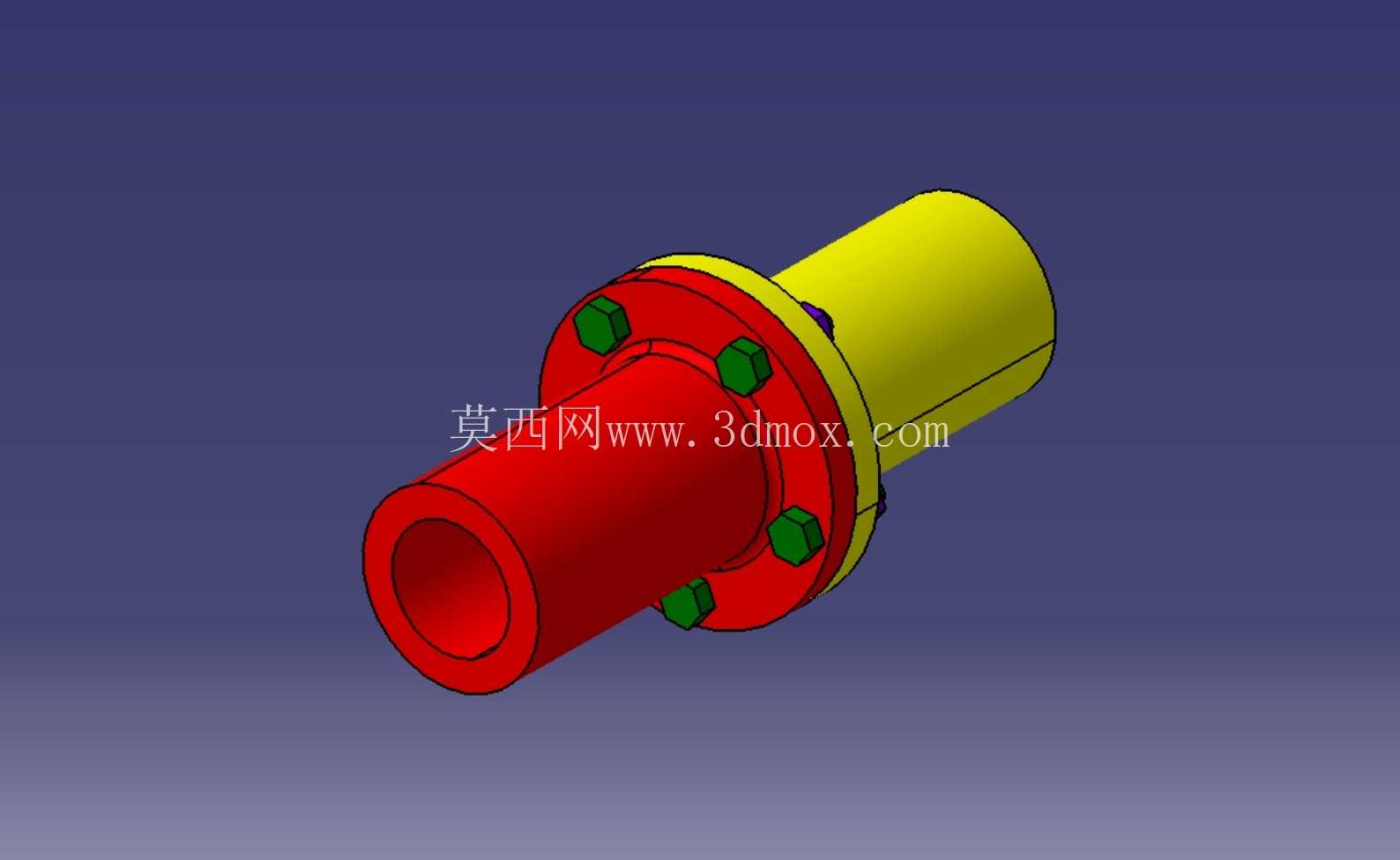

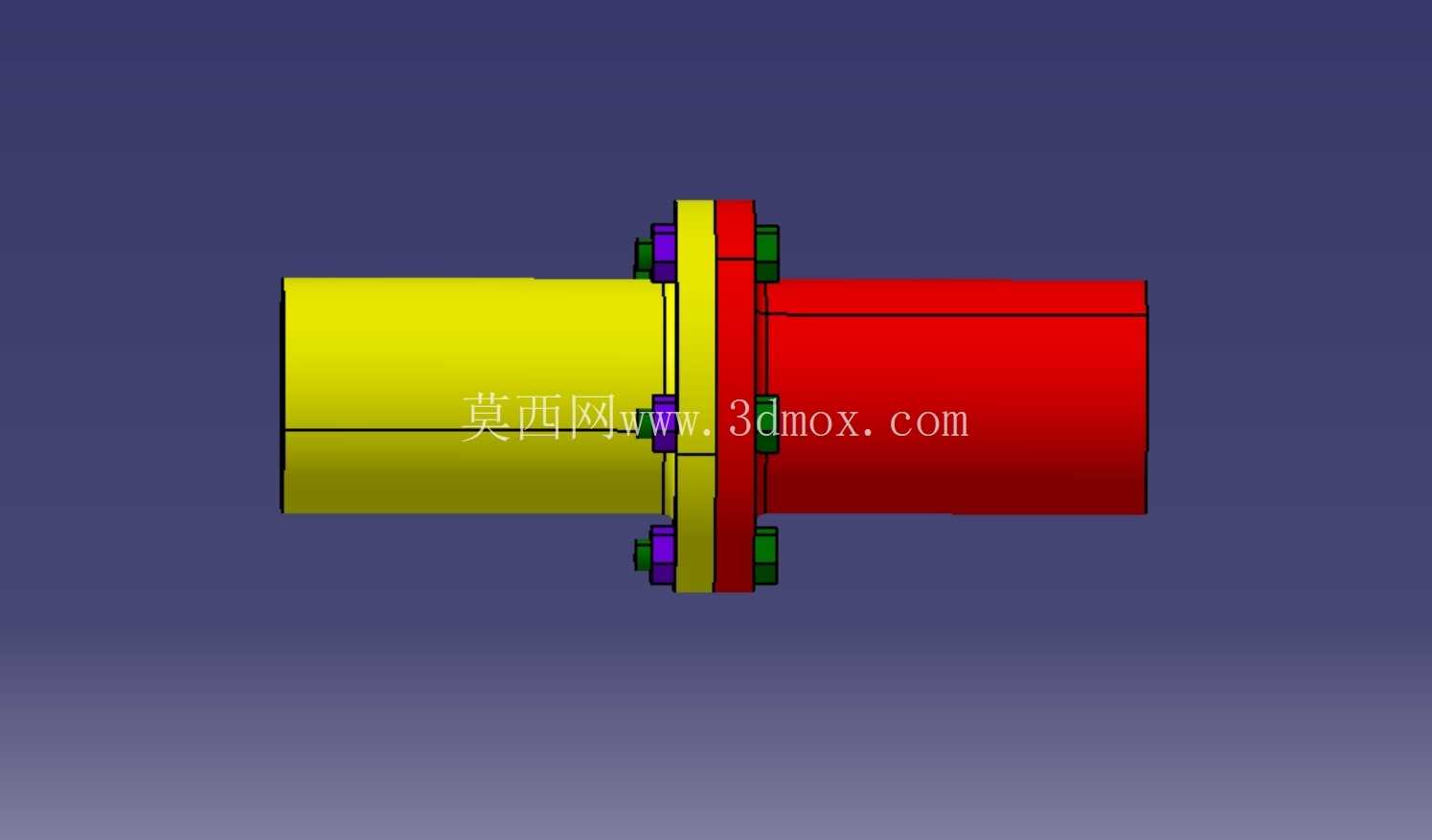

紧固件的排布选择了沿法兰盘圆周均匀分布的五组M8规格螺栓与配套螺母，这种非对称偶数的排布方式，能够在锁紧过程中让法兰盘端面承受的压紧力更均匀，避免偶数螺栓对锁时容易出现的局部应力集中、法兰盘翘边的问题，同时五组紧固件的锁紧力总和，能够满足低压工况下管路连接的强度需求，不会因为管内介质的压力波动出现紧固件松脱、法兰错位的问题。建模过程中特意给不同的组成部件分配了差异化的显示颜色，两段对接管道分别采用黄绿、红两色区分，法兰盘本体、螺栓、螺母也采用了不同的色彩标识，方便结构设计人员在查看模型时快速拆分各个组成零件，理清装配层级关系，也便于后续做装配干涉检查、工程图导出时的零件序号标注。

从安装边界的角度考量，这套法兰组件的对接端需要预留足够的扳手操作空间，圆周方向上每个螺栓的安装位置都要留出螺母锁紧的操作余量，避免安装时因为周边管路、结构件的干涉导致紧固件无法锁紧。法兰盘的外径尺寸根据配套管道的通径做了匹配设计，螺栓孔的中心圆直径严格遵循同压力等级法兰的通用尺寸规范，保证同规格的标准法兰都能与之适配互换，不需要单独做定制化的孔位加工。管道本体的内径与对接管路的通径保持一致，法兰对接位置没有做缩径或者扩径处理，能够减少流体在经过法兰衔接位置时的阻力损失，避免介质在管内出现紊流、压降过大的问题。

在实际选型应用时，这套法兰组件适配的管路压力等级不超过1.6MPa，适用的输送介质温度范围根据配套密封垫片的材质调整，常规橡胶垫片可适配-20℃到120℃的工况，金属缠绕垫片则可适配更高温度的介质输送场景。建模时还原了无螺纹状态下的螺栓螺母装配关系，能够直观展示紧固件的穿装方向、锁紧位置，对于刚接触管路结构设计的从业者来说，可以清晰理解法兰连接的装配逻辑，也可以基于这个基础模型修改法兰盘厚度、螺栓规格、管道通径等参数，快速衍生出适配不同工况的法兰连接结构，减少重复建模的工作量。需要注意的是，实际工程应用中螺栓需要加工配套螺纹来实现锁紧，模型中省略螺纹特征是为了降低模型复杂度，提升装配查看时的流畅度，实际生产加工时必须按照螺纹标准加工对应的配合螺纹，保证紧固件的锁紧强度。
