呼吸适配管路快接锁紧接头结构设计

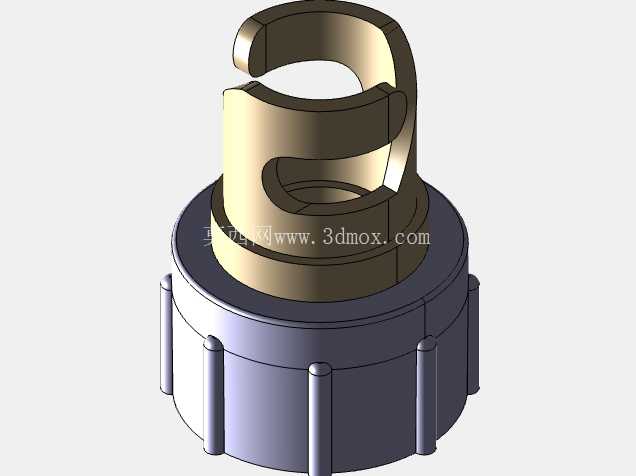

　　这款呼吸适配接头主要面向呼吸类管路的快速接驳场景，在医用呼吸回路、家用通风供氧管路、小型正压送风设备的管路连接段都能见到同类结构的应用，核心作用是实现两段不同管径管路的密封衔接，同时保证连接状态下的抗拉脱性能，避免管路受外力拉扯时出现松脱漏气的问题。从结构设计逻辑来看，下半部分采用带周向防滑凸筋的旋钮式锁紧结构，外壁均匀分布的竖向凸筋高度控制在2mm左右，凸筋间距适配成年人手指捏合的施力角度，徒手操作时不需要额外工具就能完成拧紧或松脱动作，旋钮内部设置内螺纹段，可与对应规格的外螺纹管路接头实现螺纹配合，螺纹配合长度预留了足够的啮合圈数，保证连接后的轴向锁紧力满足管路带压工作的要求。

　　上半部分的C型卡扣结构是整个接头的功能核心，开口式的卡接槽设计可以直接卡入对应外径的硬管或软管端头，卡扣内侧做了圆弧过渡处理，避免卡接时刮伤管路外壁，卡扣的开口宽度经过反复校核，既保证卡入时的操作便利性，又能在卡入后通过自身的弹性形变抱紧管路外壁，配合下半部分的螺纹锁紧结构，形成双重固定的连接效果。设计过程中优先考虑了塑料注塑成型的工艺可行性，整个零件没有出现倒扣无法脱模的结构，所有转角位置都做了R0.5以上的圆角过渡，既可以减少注塑时的应力集中问题，避免零件成型后出现开裂变形，也能在实际使用时减少棱角对操作人员或管路的划伤。

　　安装边界方面，接头下部螺纹段适配常规的4分标准管路螺纹，整体最大外径控制在38mm以内，总高度不超过45mm，安装后不会占用过多的管路布置空间，在空间紧凑的呼吸设备内部也能顺利完成装配。卡扣部分的卡接内径适配12mm外径的标准通气管路，卡接后允许管路有小角度的偏转余量，可抵消设备运行时产生的轻微振动，避免管路长期受交变应力出现折损。实际使用时，先将下部旋钮与设备端的外螺纹接头拧紧，捏紧上部卡扣开口位置，将通气软管端头卡入卡扣槽内即可完成连接，拆卸时只需要掰开卡扣开口就能拔出管路，不需要旋转整个接头，在需要频繁拆装管路的场景下能大幅提升操作效率。

　　结构上还在卡扣与下部旋钮的衔接位置做了加厚处理，这个位置是整个零件受力最集中的区域，加厚后可以提升零件的抗扭、抗弯强度，即使受到意外的侧向撞击，也不容易出现断裂问题。零件整体采用硬质医用级塑料材质，表面做哑光处理，不会因为长期接触潮湿的通气环境出现锈蚀问题，重量也比同规格的金属接头轻60%以上，能降低管路整体的负重，减少管路对设备端接头的拉扯力。在密封性能设计上，下部螺纹段预留了密封圈安装槽，可以加装橡胶密封圈实现端面密封，上部卡扣卡接软管后，配合软管本身的弹性形变可以实现径向密封，整个接头在0.1MPa的通气压力下不会出现漏气问题，完全满足常规呼吸通气设备的工作压力要求。
