6英寸SDR35PVC给排水管道三通弯头组件

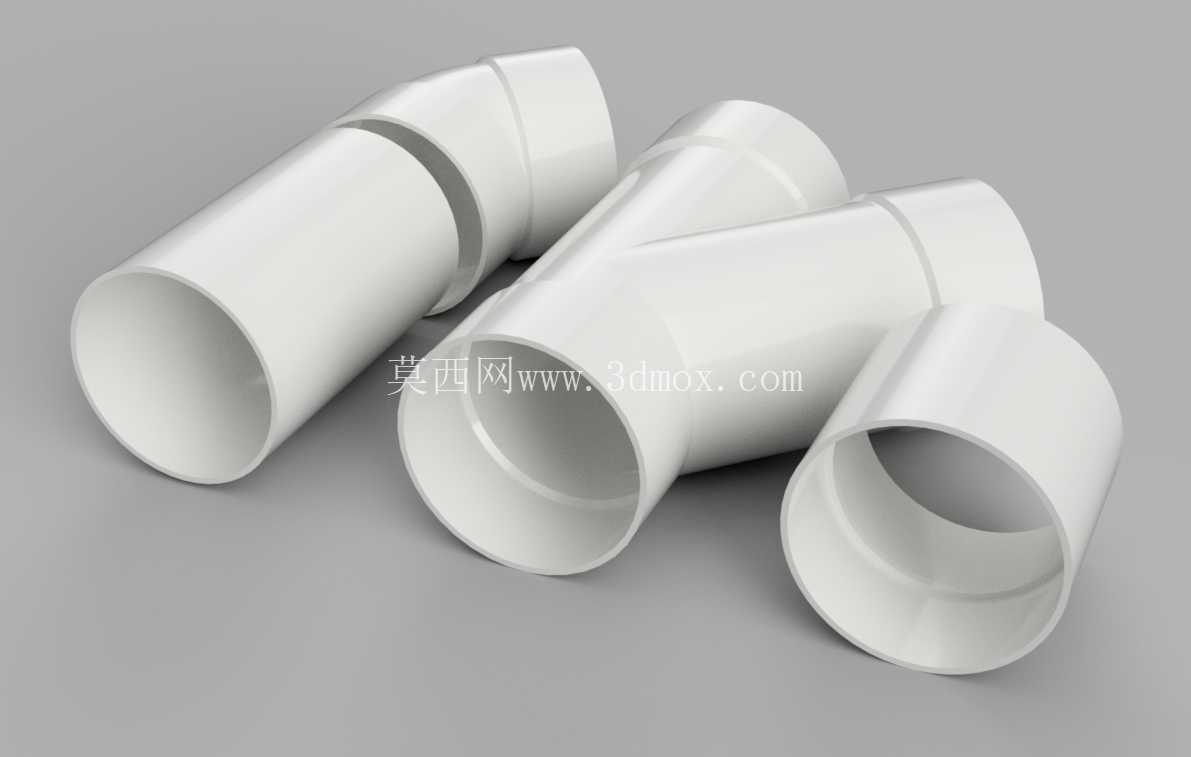

在民用建筑给排水、市政雨污分流、农田低压灌溉、小型化工介质输送等场景中，PVC材质的塑料管件凭借自重轻、内壁摩阻小、耐一般酸碱腐蚀、安装无需重型焊接设备的优势，已经逐步替代了传统铸铁管件在低压常温流体输送领域的大部分应用份额。这套6英寸规格的SDR35系列管件，包含45度弯头、等径三通两类常用管路转向、分流连接件，适配同系列SDR35标准的PVC直管材，可快速搭建出满足转向、分支需求的管路网络。

从实际工程使用的角度看，这类大口径PVC管件的核心设计逻辑，是在保证连接密封性与结构强度的前提下，尽可能降低流体在转向、分流位置的局部阻力损失，同时兼顾安装对接的容错空间。先看尺寸边界：这套管件的基准内径为6英寸，也就是公称通径DN150级别，SDR35的标准径比意味着管材壁厚为外径的1/35，对应的承压等级属于低压输送范畴，适配无压自流或者0.6MPa以下的低压有压输送场景，完全覆盖民用建筑排水、市政雨水收集、农田灌溉输水的常规压力需求。管件的承口深度做了适配公差设计，承口内径略大于同规格管材的外径，预留了涂覆粘接剂后的装配间隙，安装时无需额外扩口或者打磨管材端面，只要将管材端面切平、清理毛刺后均匀涂覆PVC专用粘接剂，插入承口等待固化即可完成密封连接，相比传统铸铁管件的法兰连接、水泥捻口连接，安装效率能提升60%以上，且后期维护无需更换密封垫片，只要截断破损段重新粘接即可修复。

再看结构设计细节：弯头部分采用了缓圆弧过渡的流道设计，没有直角突变的结构，流体经过弯头时不会产生明显的涡流区，局部阻力系数比直角弯头降低40%左右，能有效降低管路输送的动力损耗，在自流排水场景中也能避免直角位置淤积杂物造成管路堵塞。三通部分采用了等径斜接的结构，支管与主管的连接位置做了圆弧过渡补强，既避免了直角相贯位置的应力集中，提升了管件长期承受内压的抗开裂性能，也能让分流时的流体流动更平顺，减少支管出水的紊流冲击。管件的外壁没有多余的加强筋结构，整体外壁光滑，既方便安装时的握持、转动调整角度，也能在埋地敷设时减少与回填土壤的摩擦阻力，避免回填夯实过程中管件表面被尖锐碎石划伤。

在实际选型应用中，需要注意这类SDR35管件的使用边界：首先是介质温度不能超过60摄氏度，PVC材质在高温下会出现强度骤降的问题，不能用于热水输送或者高温工业废水排放场景；其次是安装时的环境温度不能低于5摄氏度，低温下PVC材质会变脆，强行敲击装配容易出现暗裂，后期通水后容易出现渗漏问题；第三是埋地敷设时需要在管件底部铺垫100mm厚的细沙垫层，避免尖锐石块直接顶压管件造成应力开裂，回填时也要先在管件周围填充细沙再回填原土，不能直接用大块碎石夯实在管件周边。

从建模设计的角度看，这套管件的参数化设计逻辑非常贴合工程实际，所有尺寸都关联内径与SDR径比两个核心参数，调整这两个参数就能快速生成其他通径、其他承压等级的同系列管件模型，不需要重新绘制每个规格的草图，能大幅提升系列化产品的建模效率。模型的承口、过渡圆弧、相贯线位置都做了准确的还原，没有简化掉安装需要的配合尺寸，不管是用于管路系统的装配干涉检查，还是用于施工前的管路排布模拟，都能直接调用，不需要额外修正尺寸。在管路BIM建模、给排水系统方案设计阶段，这类准确的参数化管件模型，能帮助设计人员快速统计管材用量、校核管路安装空间，避免现场安装时出现管件与其他管线、建筑结构碰撞的问题。

很多刚接触给排水设计的工程师容易忽略管件的局部阻力影响，在做管路水力计算时只计算直管材的沿程阻力，最后实际运行时出现流量不足、排水不畅的问题，这套管件的流道设计本身就是低阻优化的结构，在建模时如果能准确还原流道的圆弧过渡尺寸，还可以导入流体仿真软件做局部阻力系数的校核，让整个管路系统的水力计算更贴近实际运行情况。另外这类PVC管件的安装不需要重型设备，在狭小的管井、吊顶内安装时优势非常明显，只要预留出管材插入承口的操作空间即可，不需要像铸铁管件那样预留法兰螺栓的操作空间，能有效降低管井的尺寸要求，提升建筑空间的利用率。
