微型电机管路快插式连接接头结构

　　这类电机管连接器多用于小型气动执行单元、微型流体控制回路中，作为微型驱动电机与外接气路、液路管路的衔接部件，常见于桌面级自动化点位控制模组、小型医疗流体输送设备、便携气动工具的动力输出端衔接位置，解决电机输出端与不同管径软管硬管快速对接、避免管路脱落与介质泄漏的实际工程问题。从结构设计逻辑来看，整个零件采用布尔运算完成实体构建，没有多余的曲面拼接特征，所有安装定位、管路插接、锁紧限位的结构都通过实体加减运算直接成型，加工适配性强，不管是采用机加工单件打样还是开模批量生产，都能直接提取特征生成加工路径，减少特征识别出错的概率。

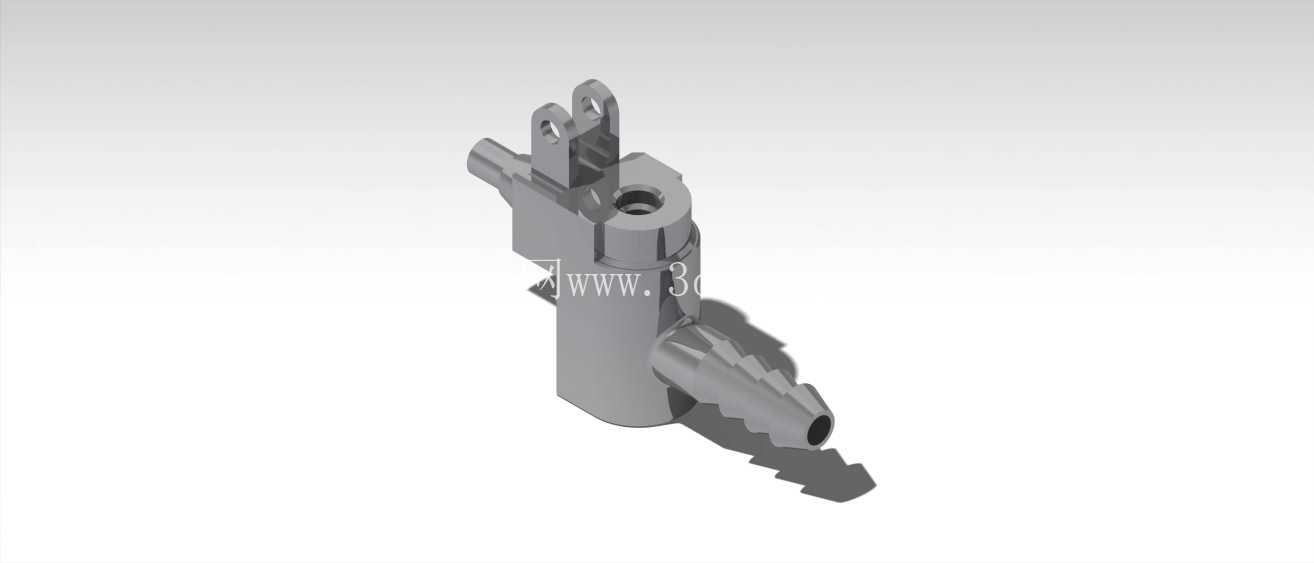

　　零件上部的双叉耳结构是安装定位端，对应电机输出端的固定销位，耳片上的同轴通孔用于穿装锁紧销，安装时直接卡入电机端的对应支座，穿销后即可限制接头的轴向窜动与径向转动，耳片的厚度与开孔间距严格匹配常用微型电机的安装座尺寸，不需要额外加工转接件就能直接装配，安装边界控制在极小的空间范围内，适配紧凑安装空间的设备布局需求。下部的阶梯柱状主体是核心的密封承载段，柱体内部开有贯通的介质流道，流道直径根据常用微型管路的通径设计，既保证介质输送的通流面积足够，又不会因为流道过大导致整体结构强度不足。

　　侧部伸出的竹节式倒刺接头是外接软管的插接端，倒刺的倾斜角度与间距经过适配，插入对应内径的软管后，倒刺会嵌入软管内壁，配合管箍锁紧后可承受0.8MPa以内的工作压力不会脱管，接头根部的凸台是软管插入的限位面，安装时软管推到凸台位置即可达到设计插入深度，避免插入不足导致的泄漏或者插入过深堵塞流道的问题。主体柱体侧面的定位凸块，用于装配时和电机端的定位槽配合，保证安装后流道的方向符合设备管路走向要求，不需要反复调整角度就能对准外接管路的排布方向，减少现场装配的调整时间。

　　零件所有的棱边都做了0.2mm的倒角处理，既避免加工后锐边割伤安装人员、割破软管，也能减少装配时的应力集中，提升零件长期受振动工况下的结构强度，不会因为应力集中出现开裂问题。在实际选型应用中，这类接头需要匹配对应功率微型电机的输出端安装尺寸，同时根据输送介质的类型选择对应的零件材质，输送普通压缩空气可采用常规工程塑料或者铝合金材质，输送弱腐蚀性流体则需要更换为不锈钢或者耐腐蚀工程塑料材质，建模时所有特征都是参数化构建，可根据实际使用的管径、电机安装尺寸快速调整对应参数，不需要重新绘制整体结构，大幅缩短同系列不同规格接头的设计周期。从安装空间来看，整个零件装配完成后，外接管路的弯折半径预留空间控制在15mm以内，不会因为接头尺寸过大导致周边部件排布受限，非常适合安装空间局促的小型便携设备、桌面级自动化模组使用，相比传统的螺纹式接头，这种带耳片快装、侧出竹节接头的结构，装配效率提升60%以上，同时不需要在电机端加工螺纹孔，降低了电机端座的加工难度与成本。
