单向超越离合器轴承结构三维造型

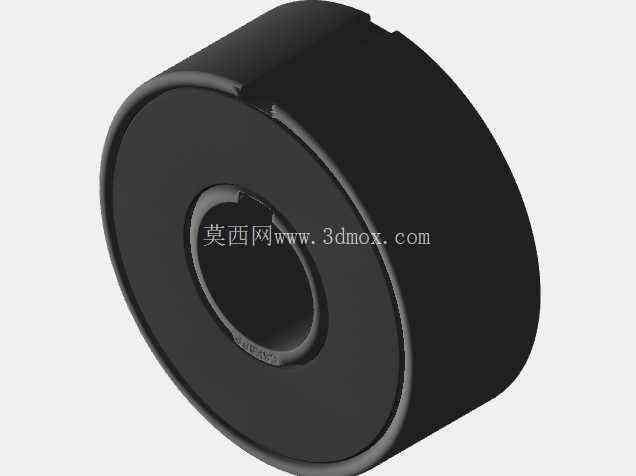

　　在轻工输送、包装进给、纺织卷绕以及小型动力传动单元中，单向离合器轴承常被布置在转轴与轮毂之间，用来解决动力只能沿一个方向传递、反向必须脱开或锁止的问题。它外观接近一只短圆柱环形件，中心通孔用于穿过轴颈，外圈可与带轮、链轮、齿轮或壳体孔位配合；当输入侧按工作方向旋转时，内部楔紧元件把内外滚道瞬时咬合，扭矩经滚道接触面传递到从动件；当主动侧停转或出现反转趋势时，楔块自行松开，内外圈之间形成相对空转，避免从动系统倒拖电机，也能在分度、送料、止逆场景中减少冲击回退。

　　建模时先把零件拆成外圈、内圈、楔块或滚柱、保持架、弹簧片以及侧挡圈几个层次。外圈采用厚壁环体，外圆留出与安装孔配合的圆柱面，端面可根据主机需要加工键槽、卡槽或定位缺口；内圈孔按轴系配合确定直径和公差带，孔壁与轴颈之间通常选过渡或小间隙配合，装配后靠端盖、卡环或螺母限制轴向窜动。滚道面不是简单的直孔直轴，需要根据楔块偏心轮廓修出楔形空间：正向转动时楔块在弹簧推力下滚入狭窄区，接触线迅速建立；反向时几何间隙增大，楔块回落，摩擦阻力降到较低水平。

　　外形尺寸的确定要围绕安装边界展开。外径受带轮轮毂或箱体孔径限制，过大会挤占相邻链轮、张紧轮和护罩位置；内径则由轴的强度、轴承寿命以及键连接尺寸共同约束。厚度方向不能只按标准深沟球轴承照搬，因为离合器需要容纳楔块和保持架，端面还要预留挡圈槽、油封接触面或压盖台阶。三维造型中应把这些边界一并建出：外圈端部倒角用于压装引导，内孔倒角避免轴肩刮伤，侧向缺口或键槽与传动件的防转要求对应；若主机采用轴承室安装，外圆圆柱度和端面垂直度要在工程图中明确，否则偏心会造成楔块受力不均。

　　功能特性上，这类件的核心不是承受纯径向载荷，而是在单向锁止和自由空转之间稳定切换。设计时要核算额定转矩、楔块接触应力、空转转速和润滑条件。频繁接合的工位，楔块尖端容易出现微动磨损，滚道表面硬度和粗糙度不能按普通钣金件处理；高速空转部位则要控制保持架晃动，避免弹簧片疲劳后楔块不能及时复位。模型中可把楔块按圆周阵列布置，数量结合扭矩大小和接触应力选取，太少会导致单点载荷偏高，太多又会增加制造误差带来的载荷不均。

　　从设备用途看，它在逆止机构里承担防反转作用，例如倾斜输送机停机后阻止物料重力倒带；在分度送料机构里，它让摆臂回程时不带动工件，前进时精准拖动主轴；在双动力合流装置中，它还能隔离低速侧与高速侧，防止两套驱动互相干涉。结构工程师选型时不能只看孔径和外径，还要把接合方向、润滑方式、外圈固定形式、轴向限位以及拆装空间一起核对。三维装配阶段应把轴肩高度、压盖接触范围、相邻件最小间隙表达清楚，尤其要检查外圈防转槽与销钉或键的位置，避免装配后离合器外圈随动，导致单向功能失效。

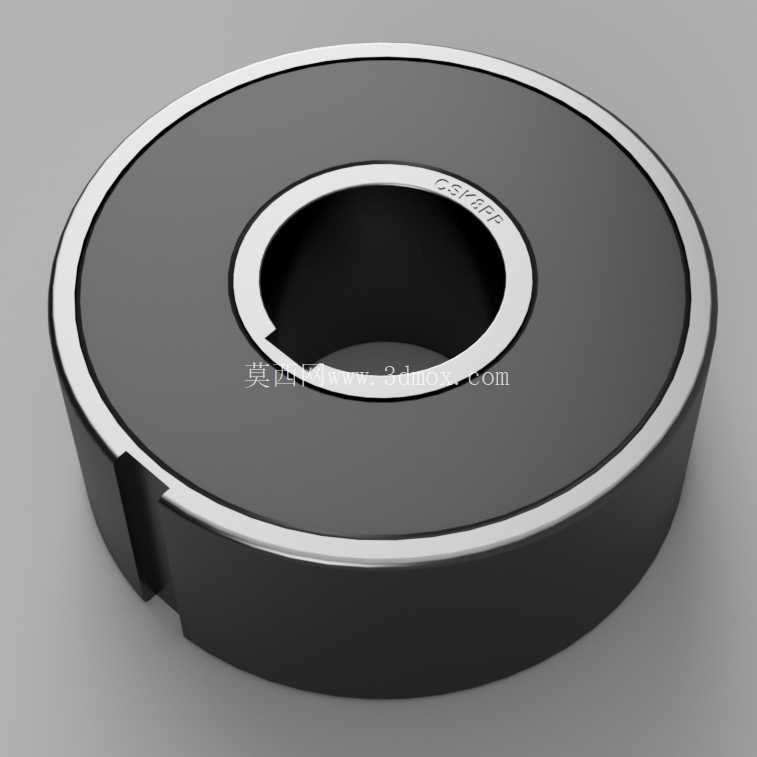

　　造型细节上，环形主体可采用回转特征生成，再通过切除特征完成键槽、挡圈槽和侧向缺口；楔块属于异形小件，轮廓曲线要体现大圆弧接触面、小圆弧复位面和弹簧抵靠边；保持架用薄壁环加均布窗口表达，窗口侧壁与楔块之间保留侧向间隙。渲染时可对外圈金属面做深色处理，滚道和端面保留金属高光，以便评审时快速识别配合面、工作面和非安装面。这样的模型不仅用于外观展示，更能在轴系布置、干涉检查、维修拆装和工程图出图中直接作为结构沟通依据。
