12V1.2GPM便携水泵集成安装固定支架

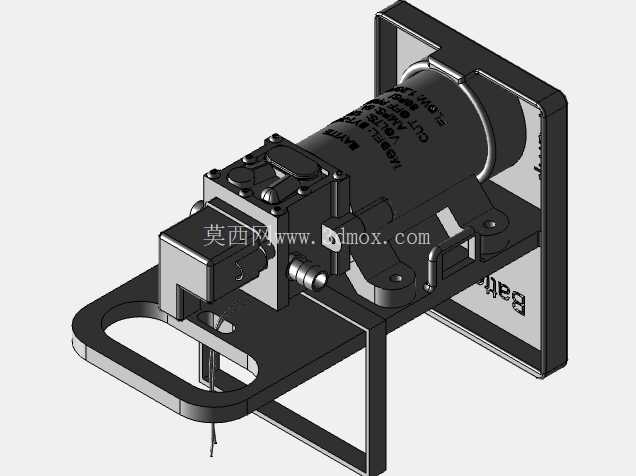

这款集成式安装支架针对小型12V直流水泵的便携使用场景设计，适配市面常见的1.2GPM规格微型隔膜泵，同时预留了配套12V储能电池的安装位，解决零散部件移动使用时的固定、走线与防护问题，常见于户外取水、小型水族运维、临时给排水、车载应急供水等需要频繁移动泵组的作业场景。

从实际使用需求出发，这类小型12V直流水泵本身重量较轻，但配套供电电池、进出水接头如果没有统一固定，移动过程中很容易出现接头拉扯松脱、电池磕碰外壳、泵体进液口受力断裂的问题，以往临时使用时往往采用扎带捆绑、胶带缠绕的方式固定，不仅拆装麻烦，长期使用还会磨损泵体与电池的外壳，可靠性不足。这款支架采用框架式承载结构，将泵体安装区与电池安装区做了物理分隔，两个区域的安装孔位完全匹配对应型号泵体与电池的底部固定螺孔，安装时直接通过螺丝锁紧即可，不需要额外做打孔改装。

支架底部设计有一体化的提手结构，提手边缘做了圆弧过渡处理，避免搬运时硌手，提手的镂空尺寸适配成年人手掌握持宽度，单手提携时整个泵组的重心落在提手正下方，不会出现侧倾歪斜的情况。泵体安装位的周边预留了足够的操作空间，进出水接头的位置完全避开支架结构，安装水管接头时可以直接用扳手拧紧，不会被支架梁挡住操作空间；泵体的散热面没有被支架遮挡，连续工作时泵体电机产生的热量可以自然流通散出，不会因为支架包裹导致电机过热降效。电池安装位设置了侧向挡板，挡板高度刚好覆盖电池侧面的受力区域，既可以防止移动过程中电池从侧面滑出，又不会遮挡电池的充电接口、电量显示区域与输出接线端，接线时可以直接在支架上完成线路连接，不需要把电池拆下来操作。

安装边界方面，支架整体采用薄板弯折成型的结构，所有安装面的平面度控制在合理范围内，泵体安装面的螺孔位置度公差满足常规装配要求，不需要二次扩孔修正就能顺利装配。支架的底部支撑脚做了加宽处理，放置在地面或者工作台面时，四个支撑脚同时接触承载面，即使泵体工作时产生轻微振动，也不会出现滑移或者侧翻的情况；支撑脚的底面没有突出的螺丝头，放置时不会刮花接触的台面。走线位置预留了专门的过线缺口，水泵的供电线可以从缺口处规整走到电池接线端，不会被支架边缘夹破线皮，线路布置完成后不会外露凌乱，也不会和泵体的运动部件产生干涉。

从结构强度角度考虑，支架的受力弯折处都做了加强翻边，长期承受泵体与电池的总重量也不会出现永久变形，即使在户外颠簸的车载场景下使用，支架的结构强度也能满足固定要求。泵体与支架的连接位置预留了减震垫的安装间隙，用户可以根据使用需求在泵体与安装面之间加装橡胶减震垫，进一步降低泵体工作时传递到支架的振动，减少工作噪音。整个支架没有多余的冗余结构，在保证结构强度与安装便利性的前提下尽可能控制整体重量，配合轻量化的12V泵与电池，整套系统的总重量控制在单人可轻松携带的范围内，完全满足移动作业的使用需求。不同于固定式的泵安装架，这款支架在设计时充分考虑了移动使用的全流程需求，从搬运、放置、接线、操作到后期维护的各个环节都做了对应的结构优化，不需要额外搭配其他安装配件，就能完成泵与电池的集成固定，大幅提升小型便携泵组的使用便利性与可靠性。
