民用流体输送房屋泵壳体结构设计

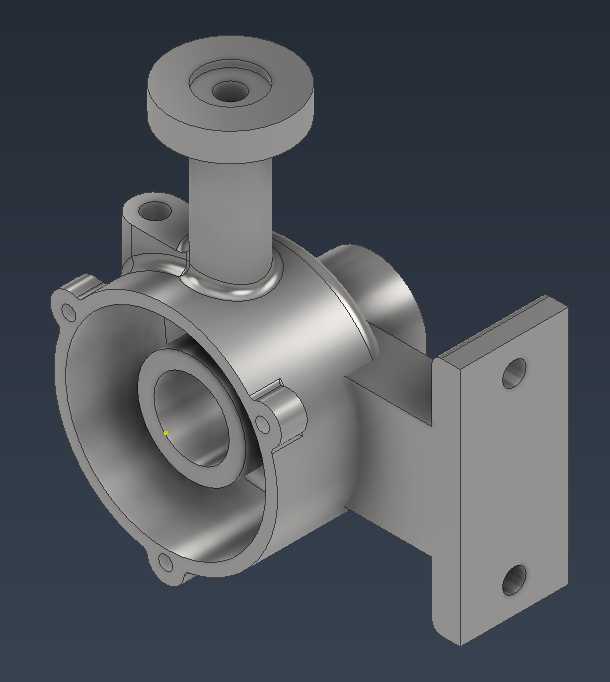

　　在民用建筑给排水、小型暖通循环系统的流体输送场景中，这类房屋泵的壳体结构是核心承压与安装基准部件，所有流道走向、接口位置、安装固定点的设计都直接决定泵组的运行稳定性与现场适配性。从结构设计逻辑来看，该泵壳采用一体化铸造成型的主体结构，顶部设置带法兰凸台的垂直接口，用于对接系统的出水或者排气管路，法兰端面上的中心通孔为流体通流口，凸台厚度经过承压校核，能够满足常规民用供水场景下的静水压要求，避免长期运行出现接口变形渗漏问题。侧面的大口径敞口结构为叶轮安装腔，敞口端沿周向布置的带孔凸耳是泵盖的连接定位点，设计时凸耳的位置度公差需要控制在合理范围内，保证泵盖装配后密封面贴合均匀，不会出现局部压合不实导致的泄漏。

　　与敞口端垂直方向延伸出的方形安装支座是整个泵体的固定承载结构，支座上开设的两个安装通孔用于穿设固定螺栓，将泵体稳固安装在基础支架或者设备基座上，设计时需要核算支座的悬臂强度，避免泵组运行振动导致支座根部出现应力开裂，支座与主体连接位置做了圆弧过渡处理，有效分散应力集中点。从流道设计来看，壳体内腔的曲面过渡全部采用大圆角顺滑衔接，没有直角突变结构，能够减少流体在腔体内的沿程阻力与湍流扰动，降低泵组运行的水力噪声，同时也能避免杂质在流道拐角处沉积卡滞叶轮。

　　在实际安装边界适配方面，顶部法兰的外径、敞口端的连接孔分布圆直径、安装支座的孔距与底面平面度都是现场安装需要核对的核心尺寸，设计建模时这些尺寸的公差配合需要匹配通用管路附件的标准规格，不需要额外定制转接件就能完成现场装配。这类泵体结构在建模过程中，需要重点处理铸造成型的拔模斜度、壁厚均匀性问题，主体壁厚保持一致，避免局部壁厚差过大导致铸造冷却过程中出现缩孔、砂眼等缺陷，所有外露棱边都做了小倒角处理，既可以去除铸造飞边，也能避免装配过程中划伤操作人员。

　　从功能特性上看，该壳体同时承担了流体容腔、部件连接基座、安装固定载体三个核心作用，各个接口的位置布局充分考虑了民用场景下的安装空间限制，垂直向上的出口与侧面水平方向的入口布局，能够适配多数壁挂或者基座安装的小型泵组布置需求，不需要额外调整管路走向就能完成对接。在结构细节处理上，敞口端内侧的环形台阶是密封件的安装定位槽，建模时槽的宽度与深度尺寸需要匹配对应规格的O型密封圈，保证密封压缩量在合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现密封失效。安装支座的底面设计为精加工平面，保证安装后泵体的轴线水平度符合叶轮运行的同轴度要求，避免因为安装倾斜导致叶轮运转时出现偏磨，缩短轴承与机械密封的使用寿命。
