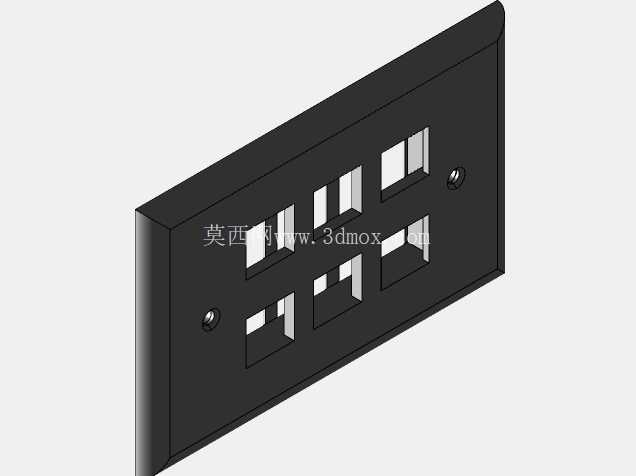

TrippLite六端口网络通讯墙面安装面板

日常做弱电布线配套结构设计时，墙面端口面板是很容易被忽略但直接影响终端使用体验的部件，这次拆解建模的这款六端口墙板，是针对商用办公、机房布线、多媒体会议场景做的标准化安装配件，实际落地时要匹配标准86型底盒的安装孔位，两个沉头安装孔的中心距严格对应通用底盒的螺丝孔间距，安装时不需要额外扩孔或者改造预埋底盒，直接用标配的沉头机丝就能完成固定，面板边缘做了0.8mm的倒角处理，贴墙安装后不会出现割手的毛边，也能和墙面形成均匀的贴合缝隙，不会因为边缘翘边积灰。

从功能布局来看，六个端口分三行两列排布，每个端口的开孔公差控制在0.1mm以内，不管是打线式的网络模块、HDMI直插模块还是USB转接模块，插装时都不会出现卡滞或者间隙过大的问题，端口之间的横向间距留足了12mm的操作空间，就算是带屏蔽壳的大体积水晶头或者HDMI接头，相邻端口同时插线也不会出现互相干涉的情况，之前做项目时用过不少低价面板，端口间距留得太小，插了一个粗线接头旁边的端口就没法用，这款的布局就完全避开了这个问题，每个端口的插拔操作都有足够的手指操作空间，后期维护换模块的时候也不用把相邻的线都拔下来。

面板整体采用哑光黑色的阻燃PC材质做主体，壁厚控制在2mm，既保证了安装时的结构强度，拧螺丝的时候不会出现面板变形开裂的情况，也不会因为壁厚太厚导致模块插装后突出面板表面影响美观，面板背面做了一圈1.5mm高的定位凸台，安装时凸台刚好卡进底盒的内圈，就算安装孔位有轻微的偏差，凸台也能自动校正面板的位置，不会出现装歪的情况。表面做了细磨砂的纹理处理，日常使用时不容易留下指纹和划痕，就算用在人员流动大的公共区域，长期使用也不会出现明显的亮面磨损痕迹。

建模的时候特意还原了面板的所有安装细节，沉头孔的锥度完全匹配M4沉头机丝的角度，螺丝拧入后表面完全和面板齐平，不会出现螺丝头突出刮到过往人员衣物的情况，每个端口开孔的边缘都做了0.2mm的圆角，模块插装时不会刮伤模块的塑料外壳，也能避免安装时工人手指被锐边划伤。实际应用中，这款面板可以同时承载网络、音视频、USB供电等多种信号的转接，不用在墙面上开多个底盒，一个面板就能解决工位或者会议桌旁的多类型信号接入需求，相比单端口或者双端口的面板，能大幅减少墙面开孔数量，让墙面布线更整洁，也减少了预埋底盒的物料成本和施工工时。

做结构校核的时候要注意，面板的安装受力点集中在两个螺丝孔位，所以在螺丝孔周围做了局部加厚的加强筋，厚度达到3mm，就算反复拆装螺丝，也不会出现孔位开裂滑丝的问题，面板的整体平面度控制在0.3mm以内，贴墙安装后不会出现中间拱起或者边缘翘起的情况，和墙面的贴合缝隙均匀控制在0.5mm以内，打玻璃胶收边的时候能形成均匀的胶缝，后期清洁的时候也不会有卫生死角。另外这款面板的端口是通用的Keystone模块安装尺寸，不管是超六类网络模块、2.0版本USB模块还是标准HDMI模块都能通用，后期如果需要更换接口类型，不用拆下面板重新布线，直接把旧模块撬下来换上新模块就行，维护成本非常低，适合用在需要经常调整接口配置的会议室、开放办公区、机房运维端口等场景。
