12英寸锤式密封接头结构设计

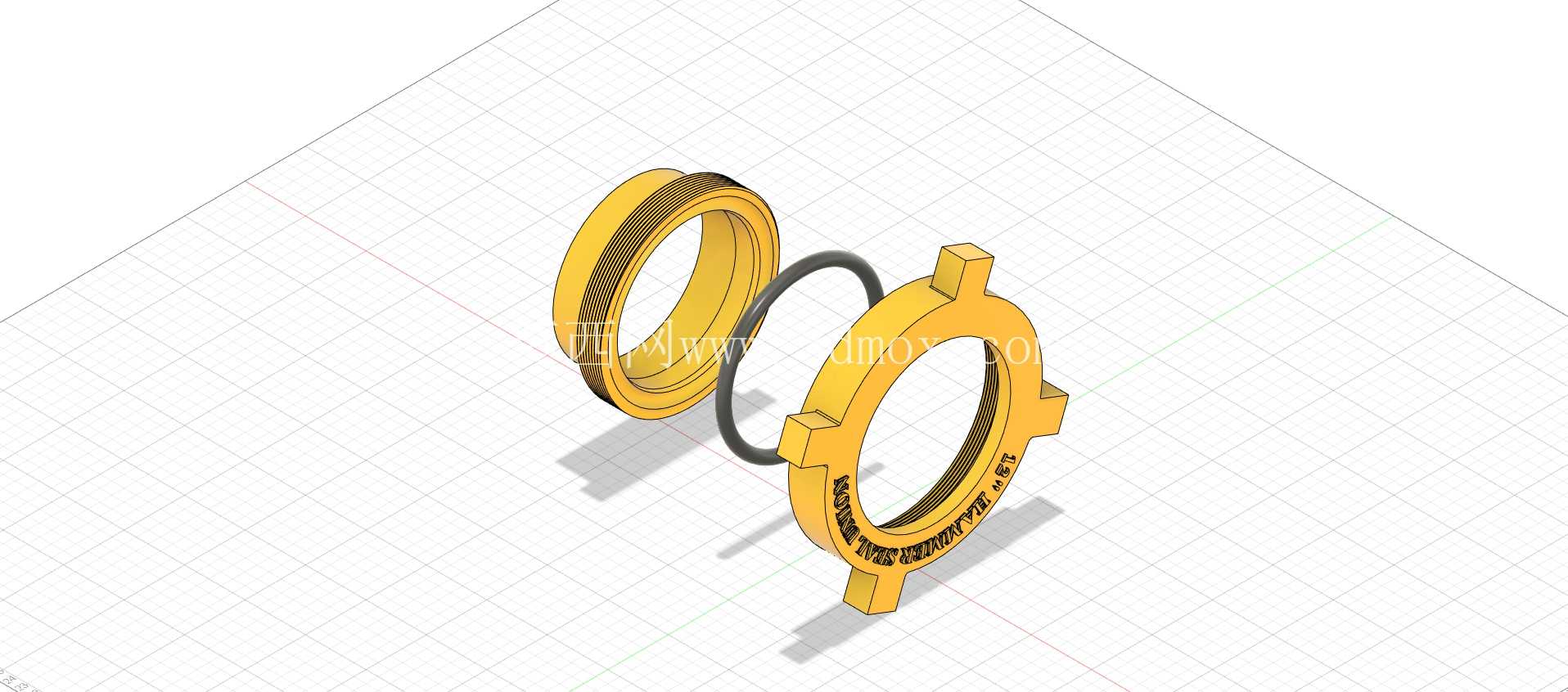

　　在市政给排水、油气输送、工矿流体管路铺设的现场作业场景里，管路连接的密封可靠性直接决定整套管线的运行稳定性，尤其是大口径管路的快速接驳场景，传统法兰连接需要对齐多组螺栓孔、逐次拧紧螺栓，作业效率低，在应急抢修、临时管线布设的场景下局限性十分明显，锤式密封接头就是针对这类场景开发的快装式管路连接件。这款12英寸规格的锤式密封接头，整体采用对称式分体结构设计，核心组成包含两个带定位凸耳的接头本体、配套的环形密封胶圈，安装时不需要额外的螺栓紧固件，仅通过敲击凸耳部位就能实现接头的锁紧密封，大幅降低现场安装的工具依赖与作业时长。

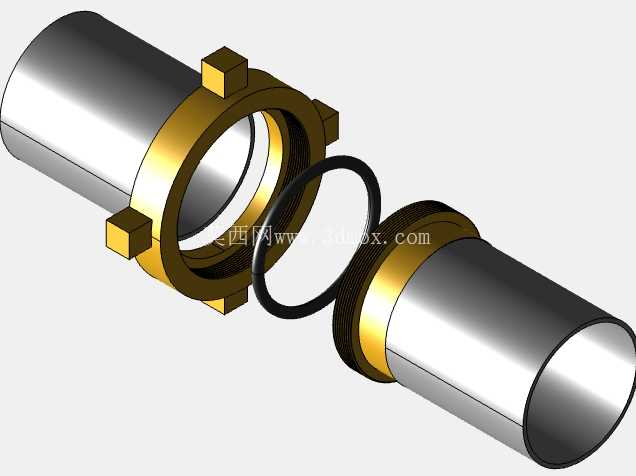

　　从结构设计逻辑来看，接头本体的环形接触面做了阶梯式限位结构，安装时两个接头本体分别与待连接的管路端部预先固定，将密封胶圈嵌装在两个接头的对接凹槽内，对齐两个接头的凸耳位置后，使用手锤依次敲击对称分布的凸耳，让两个接头本体沿轴向逐步靠拢，挤压中间的密封胶圈产生弹性形变，填充对接面的所有微观间隙，最终形成可靠的静密封结构。接头本体上的凸耳做了加厚处理，且凸耳与本体的衔接位置做了圆弧过渡，避免敲击作业时出现应力集中导致的部件开裂，凸耳的敲击面做了平整化处理，能够分散敲击力，防止局部受力变形影响锁紧精度。密封胶圈的截面采用圆形设计，材质根据输送介质的不同可适配丁腈橡胶、氟橡胶等不同材质，胶圈的压缩量控制在合理区间，既保证足够的密封比压，又避免压缩量过大导致胶圈永久变形失效，接头对接完成后，胶圈被完全限制在密封槽内，不会因为管路内的介质压力波动出现胶圈挤出、移位的问题。从安装边界尺寸来看，12英寸规格适配公称通径300mm的管路，接头本体的外径尺寸、凸耳的外伸长度都经过精准核算，安装完成后整体的径向尺寸不会超过管路外径过多，能够适配狭小空间内的管路布设需求，不需要为接头安装预留过大的操作空间。

　　在实际应用中，这类锤式密封接头常被用于矿山的供排水管线、工地临时输水管线、油气田的临时输送管线，以及应急抢险的管线快速修复作业，相比传统法兰连接，安装效率能够提升60%以上，且后期拆卸维护也十分便捷，只需要反向敲击凸耳就能松开接头，完成管路的拆卸或密封件更换。设计过程中需要重点关注接头本体的材质强度与密封槽的尺寸公差，接头本体一般采用铸钢或高强度锻造铝合金材质，根据管路的输送压力等级选择对应材质，密封槽的宽度、深度公差需要严格控制，公差过大会导致胶圈压缩量不足出现泄漏，公差过小则会导致安装时敲击力过大，甚至压裂胶圈。

　　凸耳的数量与分布位置也经过力学优化，对称分布的凸耳能够保证敲击锁紧时接头受力均匀，避免出现偏斜导致的密封面贴合不严，每个凸耳的受力角度都经过校核，保证敲击力能够高效转化为轴向的锁紧力，减少无效的力损耗。在管路运行过程中，这类接头能够承受一定范围内的管路轴向拉力与径向偏移，对接面的密封结构不会因为管路的轻微震动出现泄漏，适配管线长距离布设时的热胀冷缩位移量，减少管路应力集中对连接部位的损伤。不同于螺纹连接、卡箍连接的接头形式，锤式密封接头不需要在管端加工螺纹或制作卡箍定位槽，对于现场裁切的无预制端头的管路也能实现可靠连接，适配现场复杂的作业条件，即使是作业经验不足的施工人员，经过简单培训就能完成安装操作，降低现场施工的技术门槛。
