参数化可调角度管道弯头结构设计

　　在民用给排水、工业流体输送、暖通通风、工艺管路布设等场景中，管路走向受现场空间、设备接口位置限制，往往需要通过转向连接件改变管路轴线方向，这类弯头类管件是管路系统中用量极大的基础连接件。常规标准弯头多为固定角度，比如常见的45度、90度冲压或铸造弯头，在实际项目中经常遇到非标准角度的转向需求，若采用标准弯头拼接，不仅会增加焊缝数量、提升管路泄漏风险，还会占用额外的安装空间，增加管路流阻，影响整个管路系统的输送效率。这款参数化设计的管道弯曲构件，正是针对这类非标准角度管路布设场景开发的可调式弯头结构。

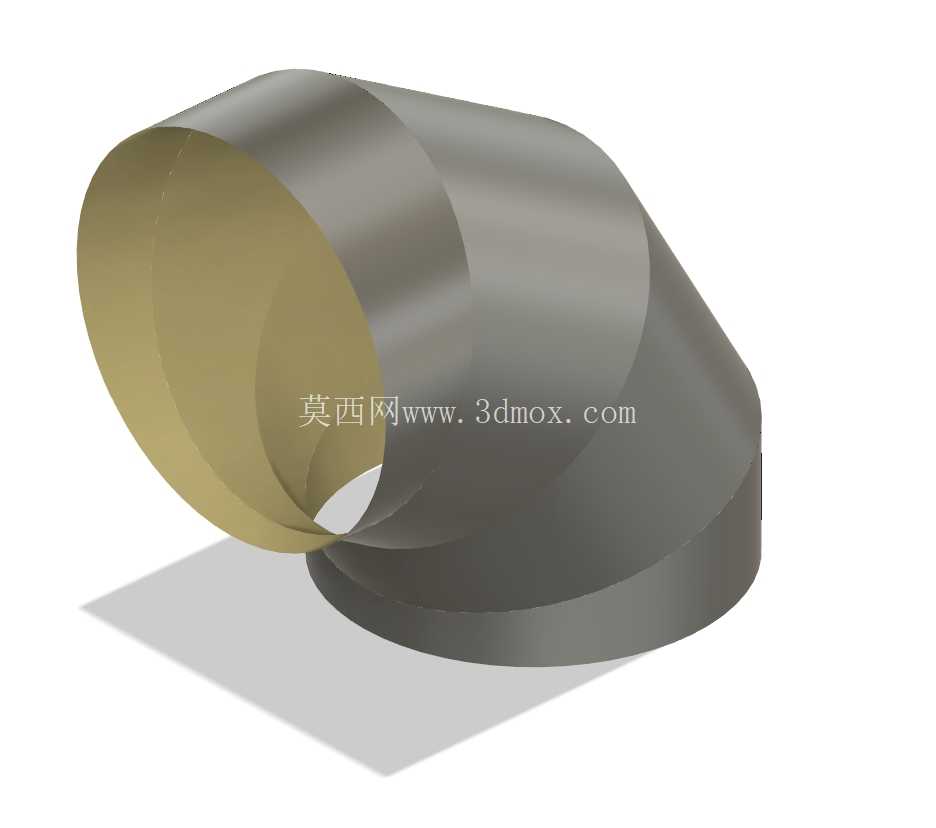

　　从结构设计逻辑来看，该构件采用两端等径接口设计，两端接口的轴线夹角可通过参数调整实现自定义设置，无需重新绘制整体曲面，仅需修改角度参数即可快速生成不同转向角度的弯头模型，适配不同项目的管路走向需求。构件整体采用等壁厚设计，内壁光滑过渡，不存在常规拼接弯头的台阶或突变结构，能够最大程度降低流体在转向处的局部阻力，减少输送过程中的压力损失，同时避免介质在转角处滞留堆积，尤其适用于输送含固体颗粒的浆料、高粘度流体等易沉积介质的管路系统。在安装边界方面，该弯头两端接口采用与对接管道等直径的直段设计，可直接适配同规格的圆形管道，连接方式可根据实际工况选择焊接、法兰连接或者卡箍连接，直段长度预留了足够的连接操作空间，无需额外配置过渡短节。

　　外形轮廓上，弯头的弯曲段采用平滑的圆弧过渡曲面，外弧与内弧的曲率根据转向角度自动匹配，保证整个弯曲段的壁厚均匀一致，避免出现局部壁厚过薄导致的强度不足，或者局部壁厚过厚造成的材料浪费、重量增加问题。在实际工程应用中，这类参数化弯头可大幅提升非标管路设计的效率，设计人员无需针对每个特殊角度重新建模，仅需调整参数即可生成符合需求的构件模型，直接导入装配体完成管路布设，同时可根据管路内的工作压力、介质特性调整壁厚参数，满足不同压力等级的使用需求。对比传统的标准弯头拼接方案，采用该一体式弯曲构件能够减少管路中的连接节点数量，降低管路安装的工作量，同时减少潜在的泄漏点，提升整个管路系统的运行可靠性。

　　在通风管路系统中，光滑的内壁过渡还能降低气流经过转角时产生的涡流噪音，提升通风系统的运行静谧性。针对不同的使用场景，该构件的接口尺寸也可通过参数进行调整，适配不同管径的管路连接需求，弯曲段的曲率半径也可根据安装空间限制进行调整，在空间狭小的布设场景中可适当减小曲率半径以压缩安装占用空间，在对流体阻力要求较高的场景中可增大曲率半径进一步降低流阻。整个构件的曲面设计充分考虑了加工工艺性，若采用钣金工艺加工，曲面展开后无复杂异形结构，可直接通过下料、卷制、焊接完成加工；若采用注塑或铸造工艺，模型的拔模角度、壁厚均匀性都满足工艺要求，无需额外进行工艺性修改，能够直接对接生产环节。在管路系统的应力分析中，该一体式弯头的应力分布比拼接弯头更加均匀，转角处不存在焊缝带来的应力集中问题，能够承受更高的管路压力与水锤冲击，提升管路系统的长期运行稳定性。
