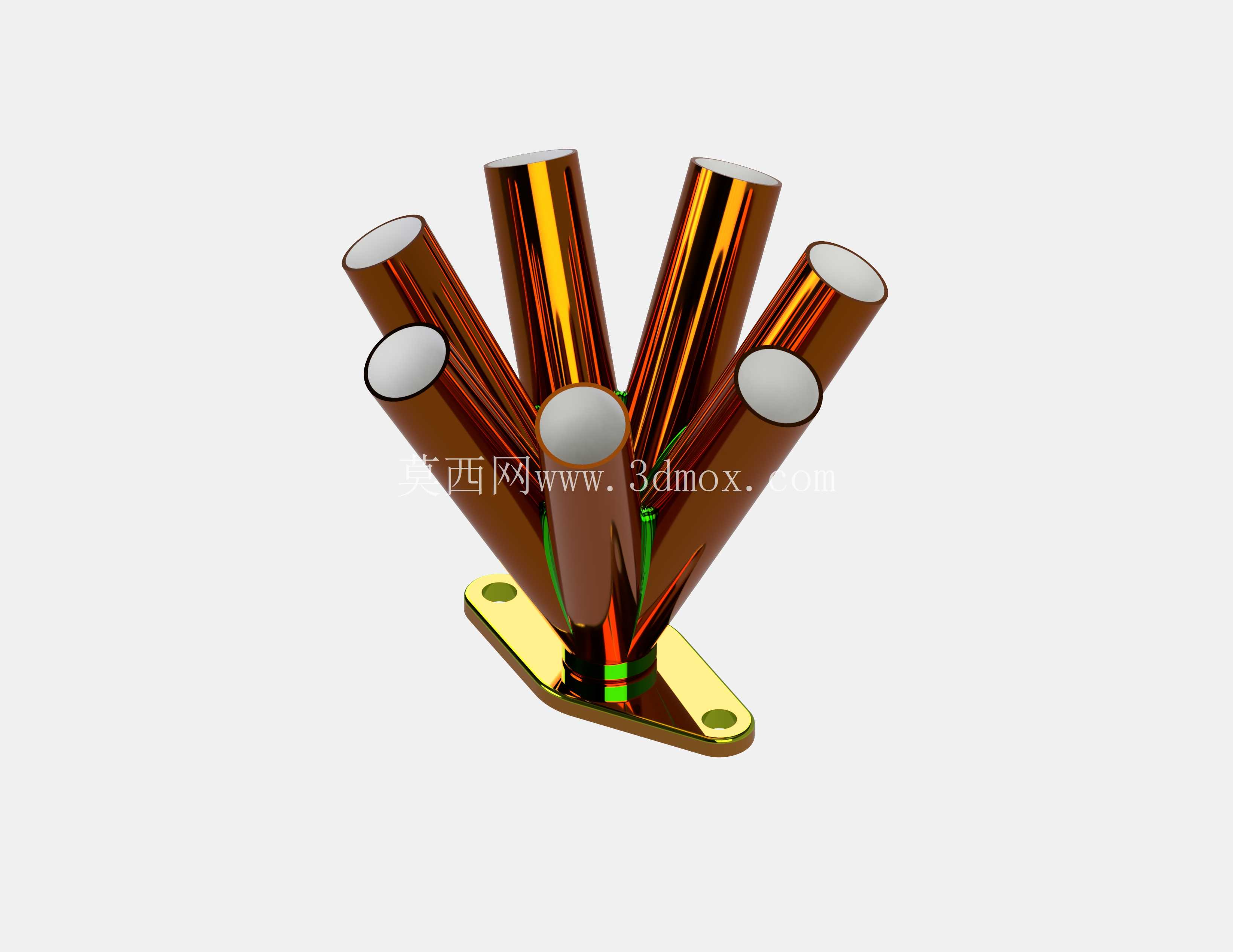

七级分流带安装底座歧管管路结构

在流体输送系统的管路布设环节，多通路分流的歧管部件一直是解决单路输入多路输出场景的核心结构件，这款七级歧管的结构设计，完全围绕实际工况下的分流均匀性、安装便捷性与管路排布合理性展开，没有冗余的装饰性结构，每一处几何特征都对应实际工程需求。从安装边界来看，底部的带安装孔法兰底座是整个部件的承载基础，两个对称布置的安装孔适配常规的螺栓固定规格，底座与主管路衔接处做了圆弧过渡处理，避免直角结构带来的应力集中问题，实际安装时底座贴合安装面的平面度公差控制在合理范围，能保证固定后不会出现额外的装配应力，也能避免长期受流体脉冲载荷出现底座焊缝开裂的问题。

不同于常规的等角度放射状歧管，这款七级分流的管路排布做了角度差异化设计，七个支管的伸出角度并非完全均匀分布，而是根据不同支路的流量分配需求调整了各自的倾斜角度，靠近主管路轴线位置的支管角度更陡，边缘位置的支管倾斜角度更大，这样的设计能让流体从底部主管路进入后，在分流腔体内的流动阻力更均衡，不会出现边缘支路流量不足、中心支路流量过载的问题。每个支管的端部都做了标准的平口端面，适配常规的管路快接、焊接或者卡套连接方式，管口的壁厚做了均匀加厚处理，能承受管路连接时的装配压紧力，也能满足一定压力等级下的流体输送要求，不会因为管壁过薄在承压时出现管口变形渗漏的问题。

从实际应用场景来看，这类多通路歧管可覆盖的工况范围很广，小到气动控制系统的气路分流、润滑系统的油脂分配，大到小型换热系统的介质分流、实验台架的流体回路分配，都能用到这类结构。设计过程中首先确定的是底部安装基准，所有支管的轴线都以底座安装面为基准做定位，保证每个支管的空间角度偏差在可控范围内，避免后续外接管路时出现干涉问题；其次是分流腔体的容积设计，腔体直径要大于单根支管直径的三倍以上，保证流体进入腔体后有足够的缓冲空间，不会因为腔体过小导致各支路之间出现流体扰动、串压的问题。

管路外壁做了光滑过渡处理，支管与主腔体衔接的位置没有突兀的折角，一方面能减少流体在拐角处的阻力损失，降低流体输送过程中的能耗，另一方面也能避免结构应力集中，提升部件整体的结构强度，在承受一定的管路振动或者流体水锤冲击时，不会在衔接位置出现裂纹。七个支管的长度保持一致，管口端面处于不同的空间高度位置，外接管路时可以顺着支管的延伸方向排布管线，不会出现多根管路挤在同一平面导致的安装空间不足问题，也方便后期对单一支路进行维护拆装，不需要拆卸相邻的管路就能完成单路的检修操作。

在结构建模的逻辑上，首先搭建底座的安装基准平面，绘制底座的轮廓与安装孔位置，再向上构建主腔体的基础圆柱结构，之后根据流体仿真得到的最优分流角度，逐个绘制每根支管的拉伸路径，保证每根支管的内孔与主腔体完全贯通，衔接处做倒圆角处理消除加工死角，最后对所有外表面做等壁厚抽壳，保证整个部件的壁厚均匀一致，不管是采用金属机加工、3D打印还是注塑工艺生产，都能避免因为壁厚不均导致的加工变形问题。整个结构没有多余的特征，所有几何尺寸都围绕安装空间、流体性能、装配需求三个核心维度确定，能直接适配多数常规的多支路流体分流场景，不需要做过多的结构修改就能投入实际使用。
