1英寸法兰式气动薄膜压力控制阀结构

在石化、精细化工、市政水处理这类连续生产的流体输送场景里，压力控制阀是管网压力平衡的核心执行部件，这套1英寸通径的气动薄膜压力控制阀，适配CL300压力等级的工艺管线，主要作用是把阀前或者阀后的流体压力稳定在工艺设定区间，避免管网超压引发密封泄漏、管道共振，或是压力不足导致下游计量设备失准、反应釜进料不稳的问题。

从结构设计逻辑来看，这套阀采用直行程单座柱塞式阀芯结构，阀体部分为不锈钢法兰连接形式，法兰端面的螺栓孔严格匹配CL300等级1英寸法兰的孔位分布，安装时不需要额外做转接法兰适配，能直接对接同压力等级的工艺管道。流体从左侧法兰入口进入阀腔，经过阀芯与阀座形成的节流面时，流通截面积的变化会直接改变流体的通流阻力，进而实现压力、流量的调节，单座结构的优势在于切断时泄漏量极低，适合对密封要求较高的洁净流体、或是有压差控制要求的工况。

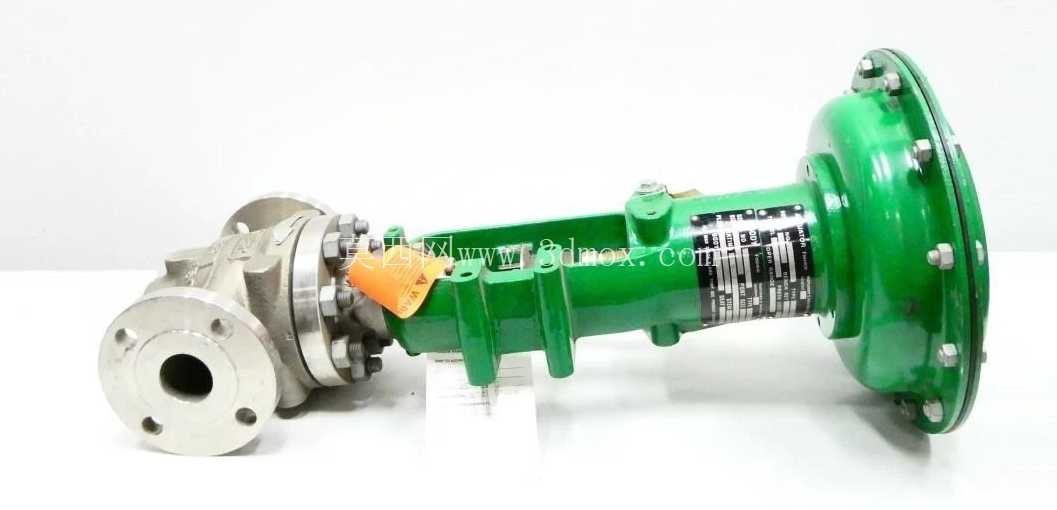

上部的绿色壳体部分是隔膜式气动执行机构，执行机构膜头内部夹装有耐老化的橡胶隔膜，隔膜下方连接阀杆与复位弹簧，当定位器输出对应压力的控制气源进入膜头气室时，隔膜会克服弹簧弹力推动阀杆做上下直线位移，直接带动阀芯改变节流开度。这套执行机构搭配的DVC6200智能阀门定位器，能接收4-20mA的标准控制信号，实时反馈阀位实际位置，相比传统机械式定位器，控制精度更高，也能在线诊断阀杆卡涩、气源压力不足这类常见故障，减少现场运维的排查工作量。

做三维建模的时候，首先要确认几个核心安装边界尺寸：阀体两端法兰的端面间距是选型时核对管线安装空间的核心参数，执行机构膜头的最大外径要预留出周边气源管、反馈线缆的布线空间，阀杆行程要和执行机构的额定行程匹配，避免出现阀芯顶死或是全开时节流面仍有遮挡的问题。膜头侧部的气源接口采用0.25NPT锥管螺纹，建模时要注意螺纹的锥度参数，现场配管时直接缠绕生料带就能实现密封，不需要额外加装密封垫片。阀体中法兰位置的螺栓排布要均匀对称，既要保证阀盖与阀体之间的密封压力均匀，也要预留出螺栓拆装的扳手操作空间，避免现场安装时螺栓无法顺利拧紧。

实际工况应用中，这类阀常安装在换热器出口、泵出口回流管线、储罐进气调压管线上，比如在蒸汽供热管网里，它可以根据下游温度传感器的反馈调整蒸汽开度，把换热后的热水温度稳定在设定值；在化工反应釜的进料管线上，它能稳定进料压力，保证反应釜内的物料配比精准，避免压力波动引发反应速率异常。阀杆位置的填料函采用多层柔性石墨填料，既能保证阀杆上下动作时的密封性能，防止工艺介质沿阀杆外漏，也不会因为填料压得过紧导致阀杆摩擦力过大，出现调节滞后的问题。执行机构的弹簧范围是根据工况压差选型匹配的，正常供气压力下就能克服流体作用在阀芯上的不平衡力，保证阀位稳定，不会出现管线压力波动时阀位自行偏移的情况。

建模过程中还要注意几个容易被忽略的细节：阀体流道部分要做平滑过渡处理，减少流体在阀腔内的涡流阻力，避免长期运行时流道被介质冲蚀；阀芯与阀座的密封面要堆焊硬质合金，提升抗冲蚀、抗气蚀的能力，延长阀门的实际使用寿命；执行机构的行程标尺要清晰标注0-100%的开度位置，方便现场巡检人员直观判断阀门实际工作状态；膜头上下壳体的连接螺栓要做均匀的预紧力设计，避免隔膜受力不均出现局部撕裂的问题。另外，阀体下部的排污塞设计要预留操作空间，方便停车检修时排空阀腔内的残留介质，避免残留介质结晶、沉积影响下次开车时的阀门动作灵活性。
