法兰连接角式NRV止回阀结构设计

在工业流体输送管路系统中，止回阀是保障介质单向流动、避免回流冲击的核心管路元件，这款角式结构的NRV止回阀，主要适配垂直与水平管路呈90度转角的安装场景，常见于化工流体输送、给排水管路、小型液压动力单元、压缩空气分支管路等工况，用来阻断介质反向流动，避免下游介质回流对上游泵体、仪表、储罐等设备造成水击损伤或介质倒灌污染。

从功能实现逻辑来看，这款止回阀采用升降式止回结构，介质正向流动时，依靠流体自身压力克服阀芯组件的重力与密封面预紧力，将阀芯顶起，介质即可从垂直方向的上端法兰流入，经过阀腔内部流道后从侧方法兰流出；当介质出现反向流动趋势时，阀芯在自身重力、反向介质压力的共同作用下快速回落，贴合阀座密封面，彻底切断反向流道，整个动作过程无需额外人工操作或外部动力驱动，完全依靠管路介质自身的压力变化实现自动启闭，结构可靠性高，日常运维几乎无需额外干预。

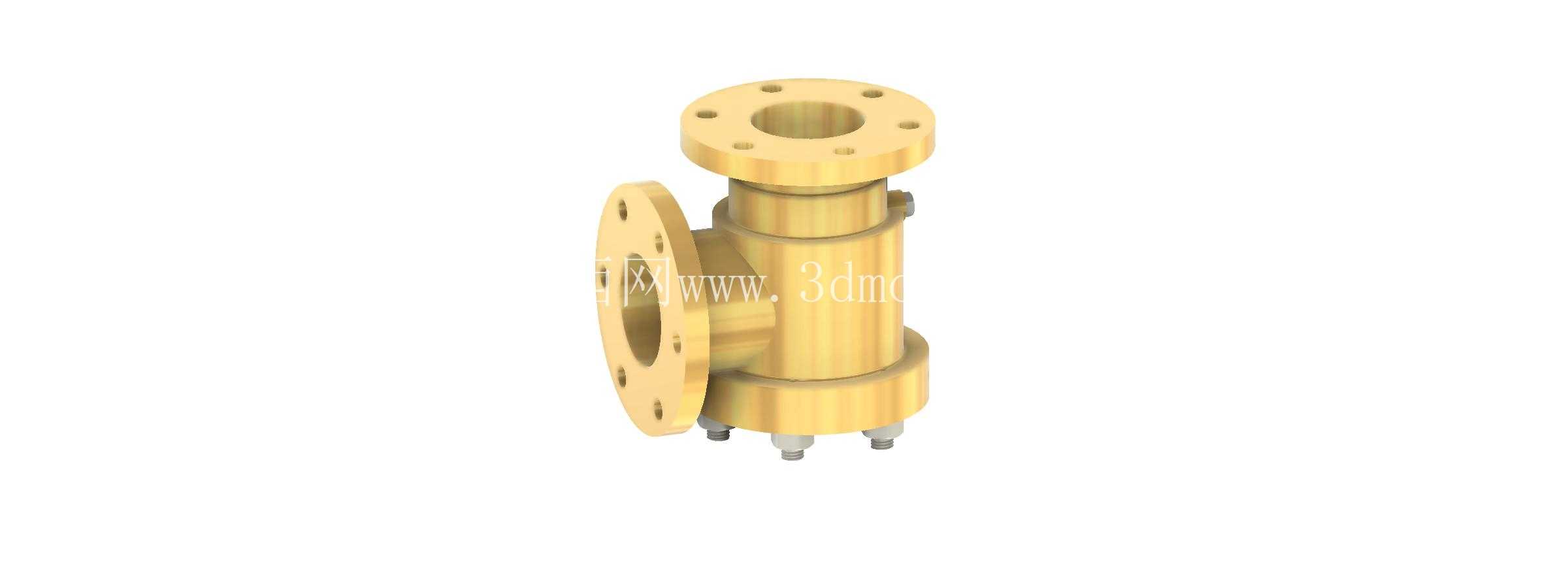

设计过程中首先考虑的是安装边界的适配性，这款阀采用双法兰连接结构，上端法兰为圆形带均匀分布螺栓孔的平法兰结构，侧端同样为同压力等级的法兰连接端，两个连接端的轴线呈90度垂直布置，刚好适配管路直角转向的安装位，无需额外加装弯头来调整管路走向，能有效减少管路系统的连接节点，降低管路泄漏的风险点。建模时严格参照对应压力等级的法兰尺寸标准确定螺栓孔的分布圆直径、孔径、法兰厚度，确保安装时能与同规格的管路法兰完全匹配，螺栓孔的位置公差控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题。

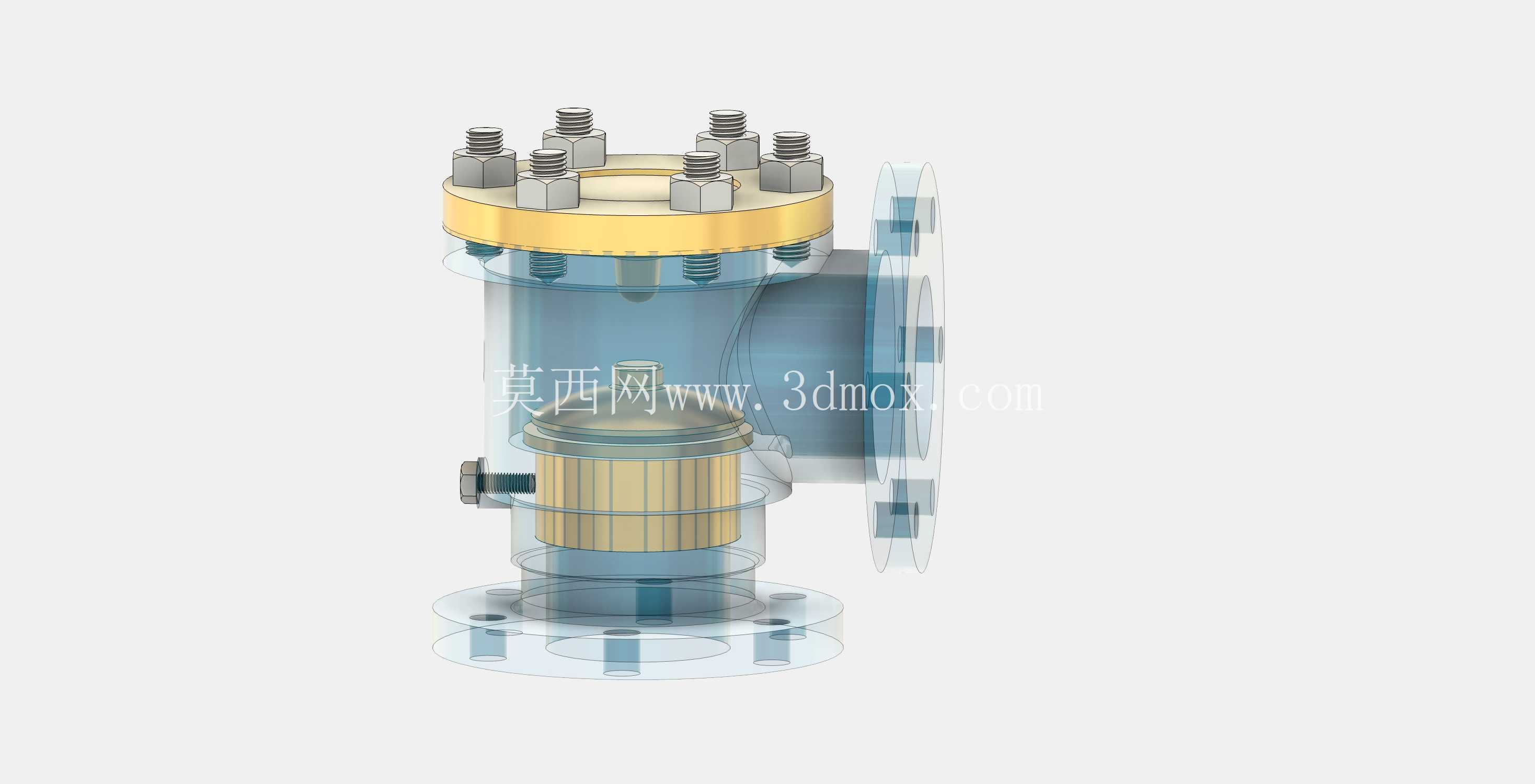

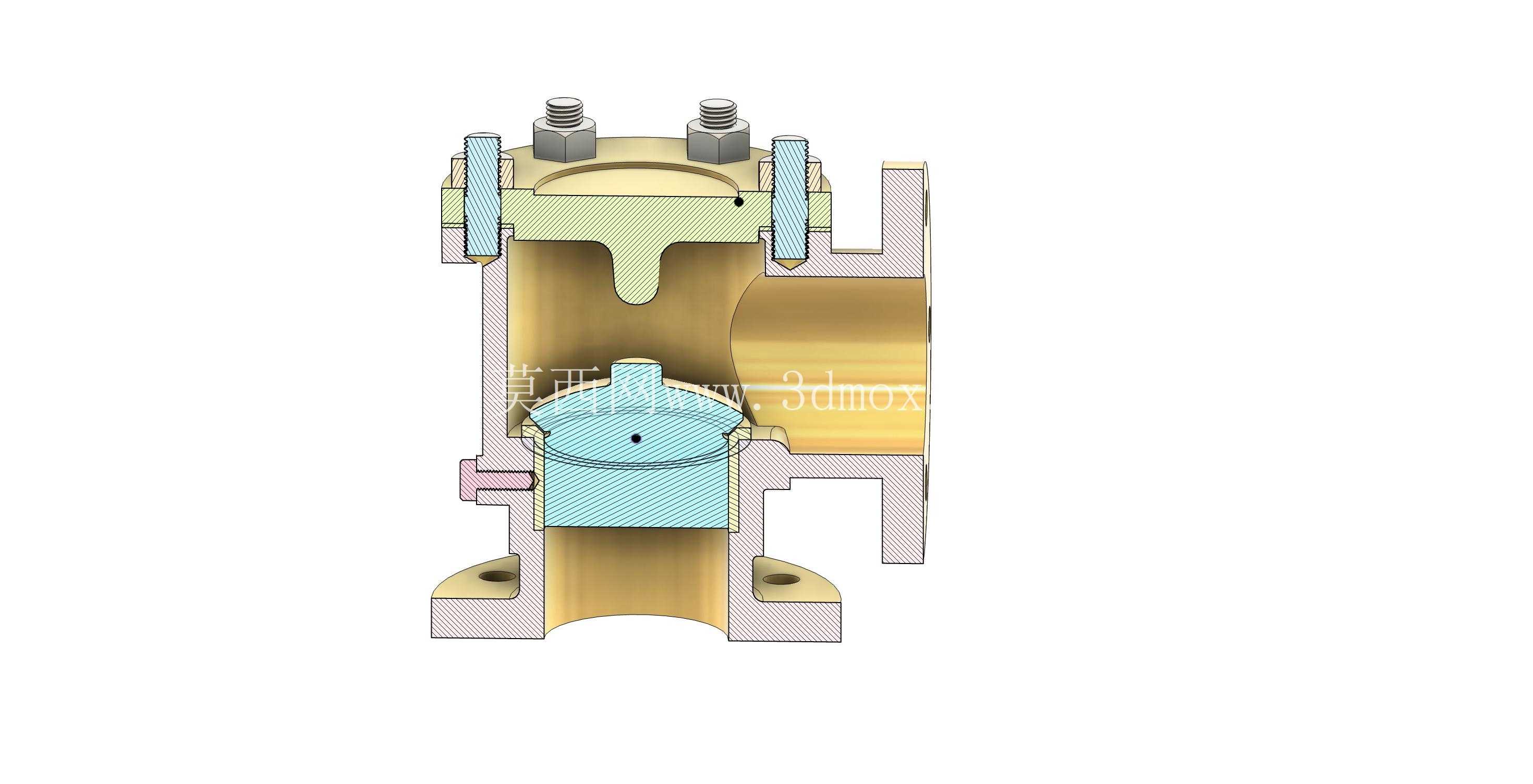

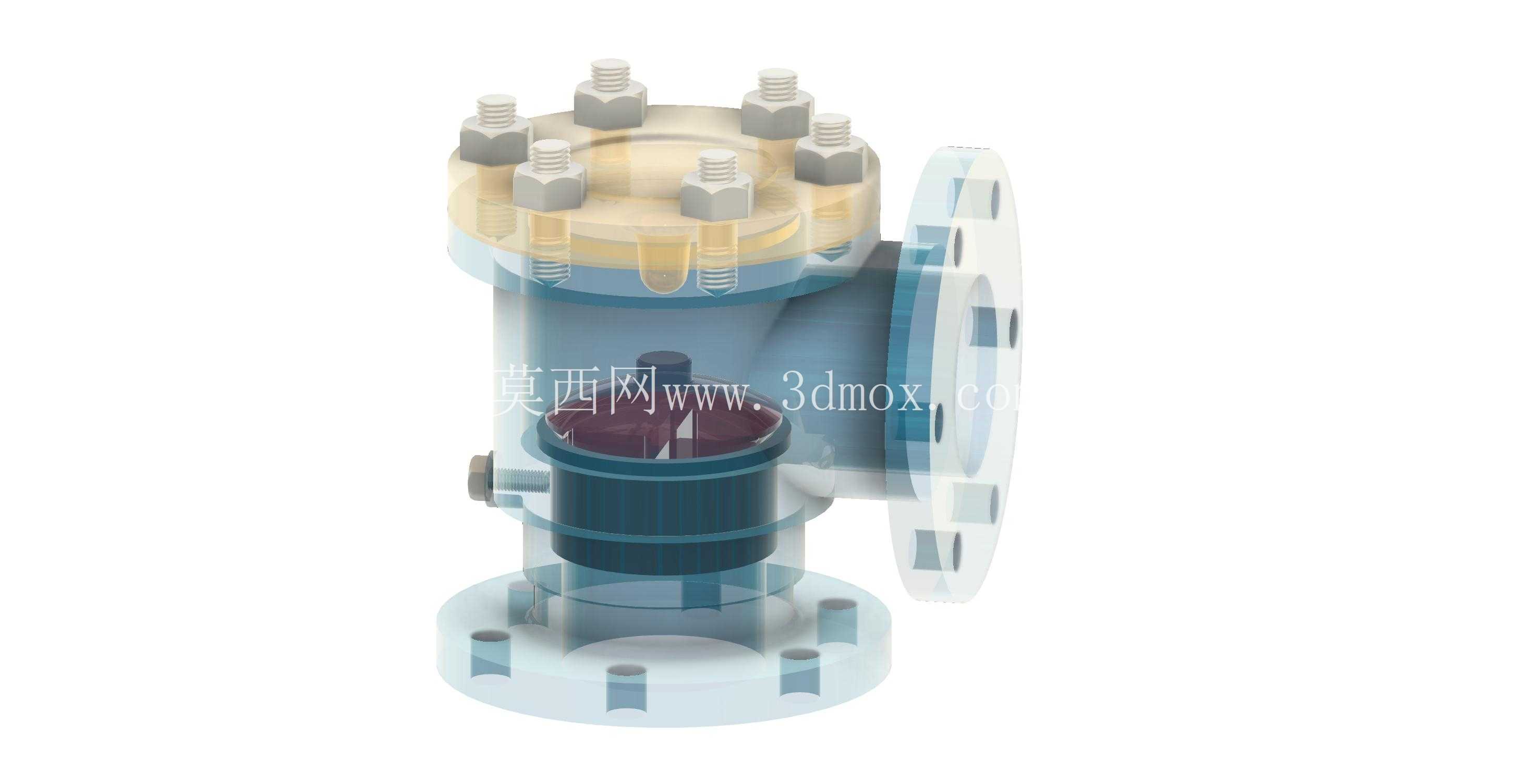

阀体外型采用圆柱形主体结构，上下端与侧端的法兰和阀体主体采用一体化建模思路，保证整体结构强度，阀腔内部的流道做了圆弧过渡处理，减少介质流动时的直角阻力，降低阀件本身的压力损失，避免介质在阀腔内部形成涡流区造成杂质沉积。阀芯导向结构设置在阀腔内部的同轴位置，保证阀芯升降过程中始终与阀座保持同轴度，避免出现偏磨导致密封失效的问题，阀芯下端设置有限位结构，防止介质正向流速过高时阀芯被顶起过高卡滞在阀腔上部，无法正常回落密封。

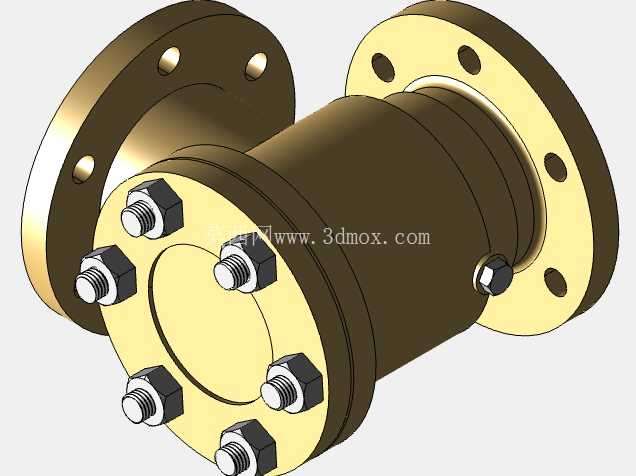

从安装尺寸边界来看，这款阀的整体高度从下端密封面到上端法兰端面的距离，以及侧方法兰端面到阀体主体轴线的水平距离，都按照常规同通径角式阀的安装空间预留设计，现场安装时不需要额外扩大管路安装间距，能直接替换同通径、同压力等级的老式角式止回阀，互换性较强。阀体下部的紧固螺栓结构是阀盖与阀体的连接部件，建模时按照螺栓连接的标准规范设计了对应的螺栓孔分布、螺栓伸出长度，保证阀盖与阀体之间的密封面有足够的压紧力，避免阀腔内部介质从结合面泄漏。

在细节结构处理上，密封面的宽度设计充分考虑了介质冲刷的磨损量，保证在长期使用过程中即使密封面有轻微冲刷磨损，依然能保持有效的密封比压；法兰密封面采用突面结构，适配常用的非金属平垫片，安装时不需要特殊的密封配件，现场运维更换垫片十分方便。整个模型的结构完全按照实际加工与装配逻辑搭建，每一个部件的尺寸都符合机械设计的公差配合要求，既可以作为管路系统设计时的选型占位模型，也可以作为同类阀件结构优化设计的参考基础，帮助结构设计人员快速完成管路布置、阀件选型校核、安装空间校验等工作，减少重复建模的工作量。
