90度直角黄铜针阀结构设计方案

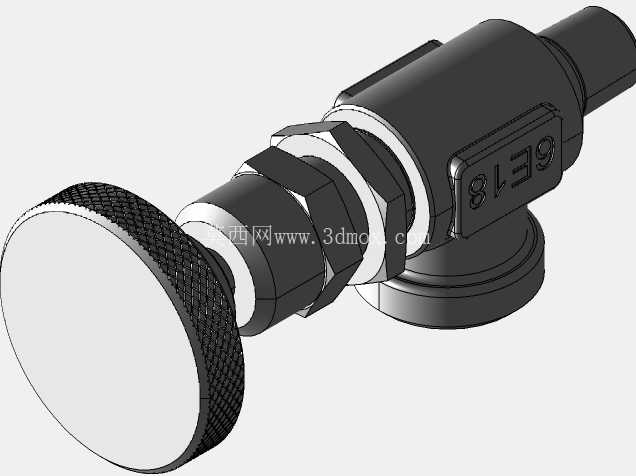

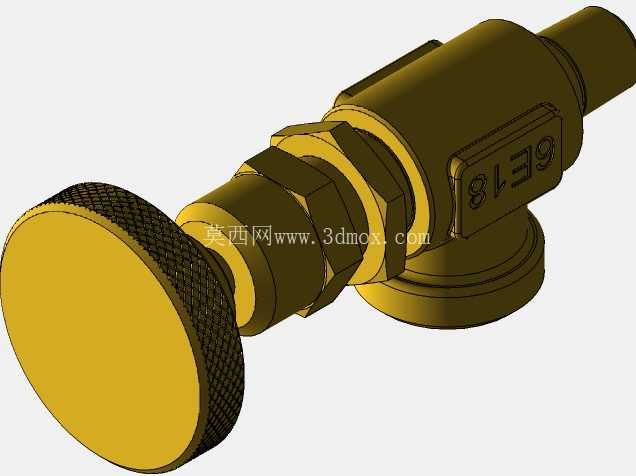

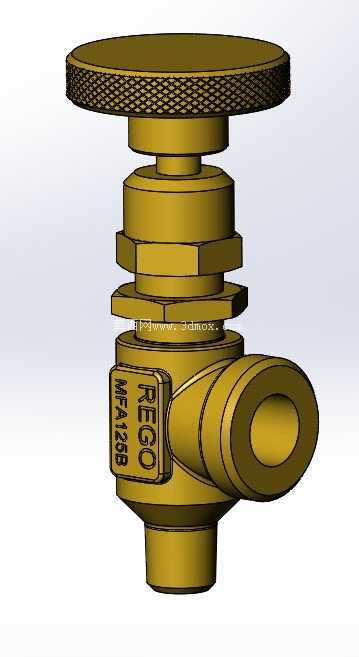

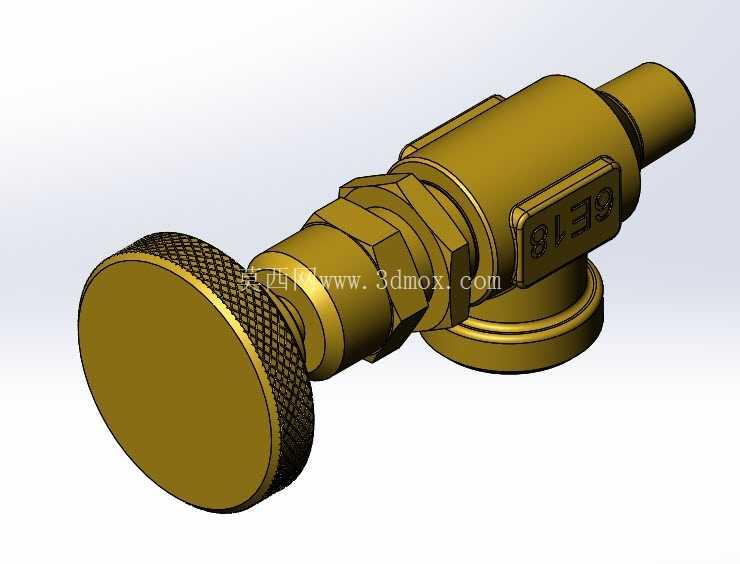

　　阀体采用黄铜材质加工，一方面是黄铜本身的切削加工性能优异，能够实现针阀密封副的高精度加工，保证阀芯与阀座的配合密封性；另一方面黄铜对常见的低压燃气、惰性气体、制冷冷媒、低压水基介质都有较好的耐腐蚀性，且材质本身的自润滑特性能够降低阀芯调节过程中的磨损，延长阀门的实际使用寿命。顶部的调节手轮采用滚花工艺处理，滚花纹路覆盖手轮整个外圆周面，操作人员徒手调节时能够提供足够的摩擦力，即便手上沾有少量油污或者冷凝水，也能稳定转动手轮实现流量微调，不会出现打滑的情况，手轮下方设置了六角锁紧螺母结构，当阀芯调节到目标开度后，可以通过拧紧锁紧螺母锁定阀芯位置，避免设备运行过程中因管路振动、介质压力波动导致阀芯位置偏移，造成流量参数漂移。阀体上的标识区域直接模压了型号与品牌信息，安装后无需额外粘贴铭牌，在长期使用过程中不会出现标识磨损脱落的问题，方便后期设备维护时快速识别阀门参数。进出口采用1/8英寸MNPT外螺纹与1/8英寸FNPT内螺纹的组合配置，能够直接适配同规格的NPT标准管路接头，NPT螺纹本身的锥度密封特性，配合生料带或者密封胶使用即可实现可靠的管路密封，无需额外加装密封垫片，降低安装的物料成本与操作复杂度。这款90度直角结构的黄铜针阀，主要面向小通径低压流体管路的流量精准调节场景，常见于实验室气路、小型燃气供给支路、制冷系统冷媒管路、分析仪器流体通路这类对流量微调精度有要求的工况中。不同于直通式针阀的轴向流道设计，直角式的进出口呈90度垂直布局，能够直接适配管路转角位置的安装需求，省去额外的弯头转接件，既减少管路接头的泄漏风险点，也能压缩管路排布的整体占用空间，在紧凑型设备的内部管路布局中优势十分明显。

　　从设计逻辑上看，这款针阀的阀芯采用锥形针状结构，通过手轮带动阀芯上下移动，改变阀芯与阀座之间的通流截面积，实现从全闭到全开范围内的无级流量调节，相比球阀、闸阀这类开关型阀门，针阀的调节精度更高，能够实现微小流量的精准控制，适合需要对流体流量进行精细调校的工况。在安装边界上，阀门的轴向总高度从底部接口端面到手轮顶面的尺寸控制紧凑，侧向接口的中心高度与阀体下部接口的中心距经过优化，安装时相邻管路的最小间距可以控制在较小范围内，不会出现与周边管路、设备结构干涉的问题，手轮的直径设计兼顾了调节力矩与空间占用，既不会因为手轮直径过小导致调节时需要施加过大的转动力矩，也不会因为手轮过大占用过多的设备外部空间。

　　在实际选型应用中，这类针阀通常作为支路调节元件使用，不适合作为主路的截止阀使用，因为其通径较小，全开工况下的流阻相对较大，更适合小流量的调节场景。建模过程中对密封副的配合公差做了严格的还原，阀芯锥面与阀座的配合角度、螺纹副的配合间隙、手轮滚花的齿形参数都按照实际加工标准进行绘制，能够直接用于虚拟装配中的管路干涉检查、操作空间校核，也可以作为同类产品设计的参考原型，帮助设计人员快速完成管路系统的布局设计，减少重复建模的工作量。

　　阀体的流道采用等径过渡设计，介质从侧向接口进入后，通过平滑的流道转向向下部接口流动，流道内部没有明显的直角突变区域，能够降低介质流动过程中的局部阻力，减少介质压力损失，同时也避免流道死角造成的介质残留问题，在输送洁净气体或者高纯度介质时，能够减少介质污染的风险。锁紧螺母与阀体之间的配合面设置了密封垫片槽，安装密封垫片后能够避免介质从阀杆部位泄漏，阀杆的密封采用填料密封结构，在长期使用出现密封泄漏时，只需要适当拧紧填料压盖即可恢复密封性能，无需整体更换阀门，降低后期维护成本。
