一英寸球阀配套操作手柄结构设计

在工业管路系统的现场运维场景里，手动球阀的操作手感与可靠性，很大程度上取决于配套手柄的结构设计合理性，这款适配一英寸通径球阀的操作手柄，正是围绕现场高频操作的实际需求完成的结构设计。从实际使用场景来看，这类手柄主要应用在化工、给排水、暖通、油气输送等领域的中小通径管路上，作为球阀启闭操作的直接受力构件，需要承受操作人员施加的扭转力矩，同时要适配不同安装空间下的操作角度需求，避免操作时与周边管路、支架发生干涉。

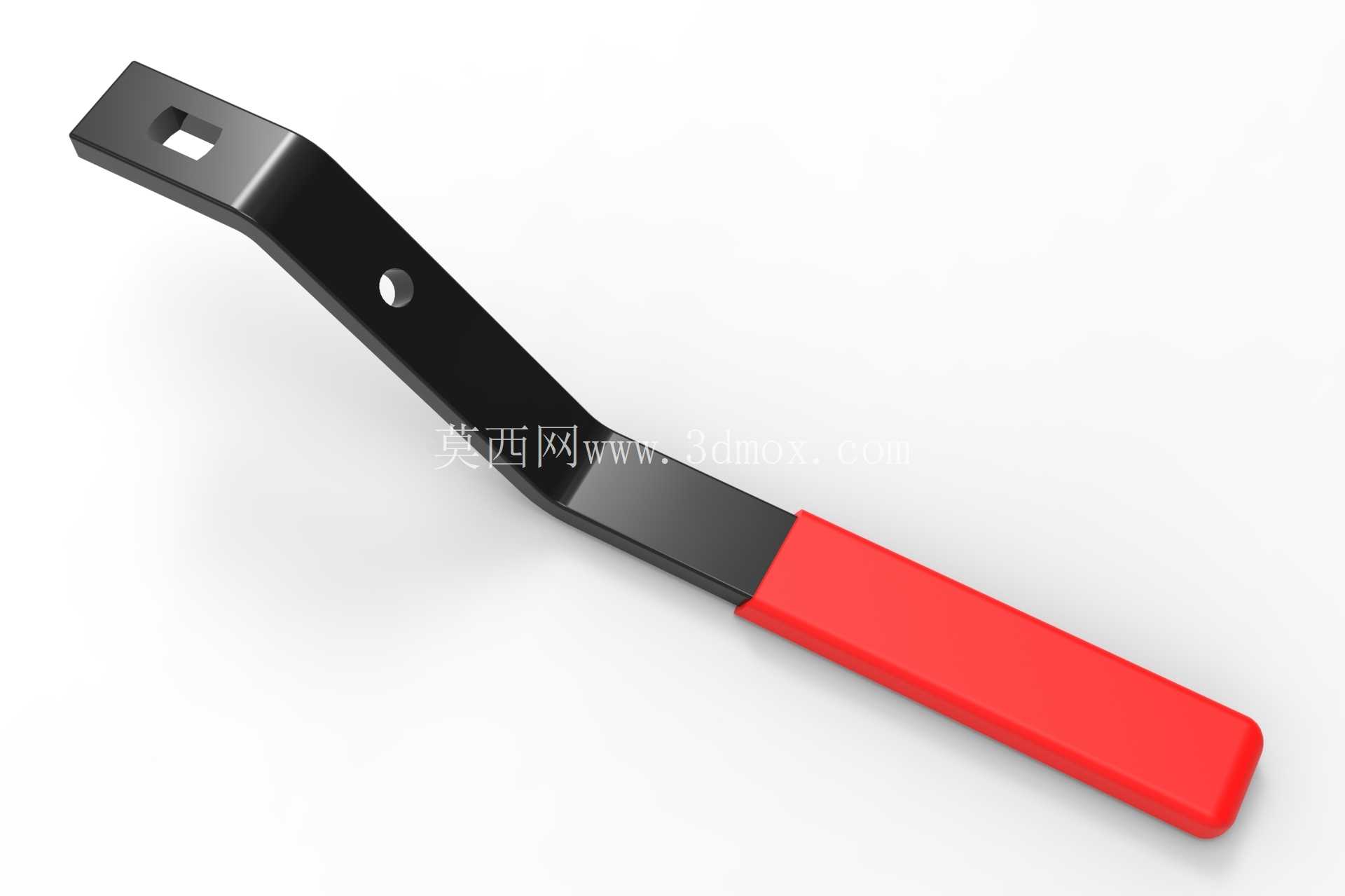

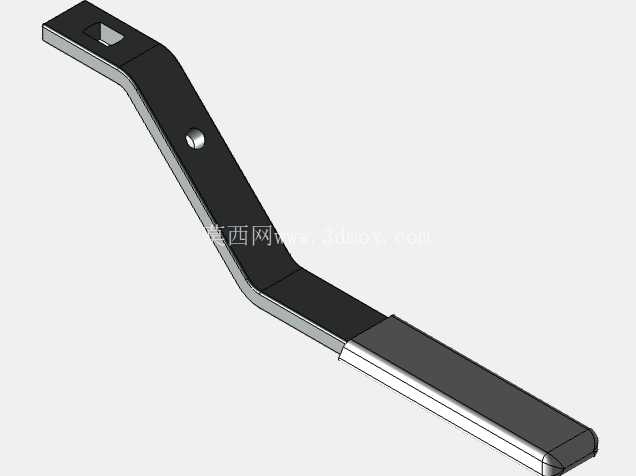

从功能特性上看，这款手柄采用弯折式杠杆结构，利用杠杆原理放大操作力矩，操作人员无需借助额外辅助工具，仅靠手部施力即可完成球阀的启闭动作，有效降低现场操作的劳动强度。手柄握持段包覆有防滑绝缘的红色包覆层，一方面增大手部与手柄的接触摩擦力，即便手上沾有油污、水渍也能稳定施力，避免操作打滑；另一方面在涉及带电管路、低温介质输送的场景下，能够起到一定的绝缘、隔温作用，提升操作安全性。金属主体部分采用弯折成型的结构，靠近安装端的位置设置有方形安装孔，与球阀阀杆的方形轴段精准配合，能够有效传递扭矩，避免长期使用后出现配合间隙导致的操作空程；安装孔旁侧设置的圆形定位孔，可与阀杆上的定位结构配合，限制手柄的安装角度，保证手柄启闭位置与球阀内部阀芯的转动角度精准对应，避免出现开关不到位的情况。

设计过程中，首先需要匹配一英寸球阀的阀杆尺寸与额定操作扭矩，确定手柄的力臂长度：力臂过短会导致操作力矩不足，开关阀门费力，力臂过长则会增大手柄的整体占用空间，容易在狭窄的管路安装空间内与周边构件发生碰撞，同时过大的力臂可能导致操作人员施加力矩超过阀杆的承受上限，造成阀杆变形甚至断裂。这款手柄的弯折角度经过反复校核，能够在保证操作力臂足够的前提下，让手柄在全开、全关两个极限位置都不会与阀体本身、相邻管路部件发生干涉，同时在操作过程中，手部的活动空间充足，不会被周边构件磕碰。安装边界方面，方形安装孔的尺寸与一英寸球阀通用阀杆的方头尺寸公差匹配，安装时无需额外加工即可直接套装到阀杆上，配合端部的锁紧螺钉即可完成固定，拆装维护十分便捷；手柄的整体宽度、厚度都经过优化，既保证了金属构件的结构强度，在承受额定操作扭矩时不会出现弯折变形，又尽可能控制了整体重量，不会额外增加阀杆的径向负载，避免长期使用后出现阀杆偏磨导致的密封泄漏问题。

从实际使用的耐久性角度考虑，金属主体部分的结构过渡位置都做了圆弧过渡处理，避免应力集中，在频繁施加操作扭矩的情况下，不会在弯折位置出现开裂、断裂的问题；握持段的包覆层与金属主体结合牢固，长期握持操作不会出现松脱、移位的情况，表面的防滑纹理即便在磨损后依然能保持足够的摩擦系数。在管路系统的日常运维中，这类手柄的操作角度直观，操作人员可以通过手柄的朝向快速判断球阀的启闭状态，无需额外观察阀芯位置，能够有效提升现场操作的效率，避免误操作。针对不同的安装场景，这款手柄的结构也预留了一定的适配空间，安装端的结构可以适配同规格不同品牌的一英寸球阀阀杆，无需单独开模定制，具备较好的通用互换性，能够降低管路配件的储备成本。
