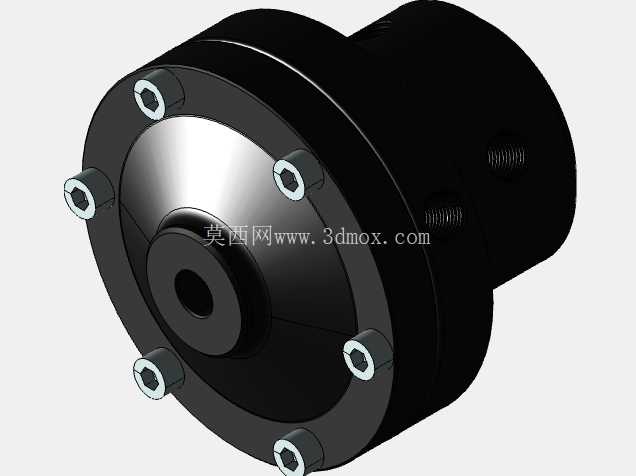

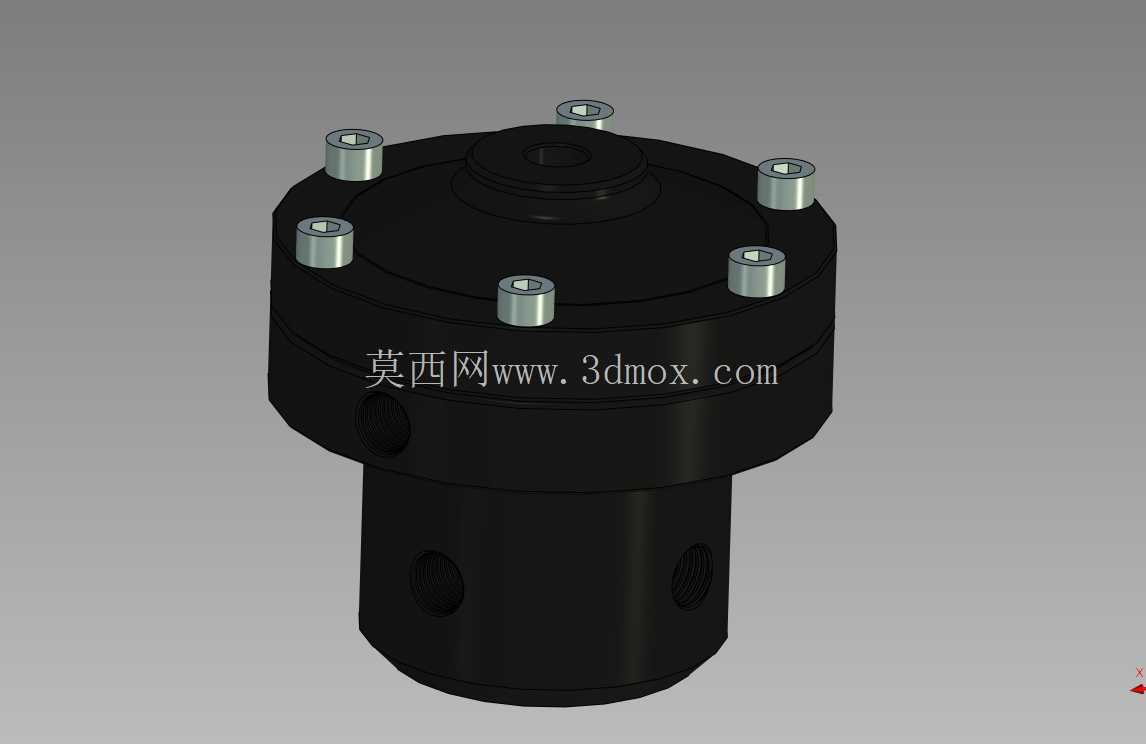

Pietro Fiorentini R31/A型燃气预调压器结构

在城镇燃气输配、工业燃烧系统供气回路中，预调压器是保障下游供气压力稳定的核心前端元件，这款R31/A型预调压器的三维结构完整还原了实物的装配逻辑与外形特征，可直接用于燃气调压站管路布局校核、燃烧设备供气系统的装配干涉检查。从实际工况适配来看，该类预调压器通常安装在主调压器上游侧，承担入口压力预稳压功能，可过滤上游管网的压力波动冲击，避免主调压器因入口压力骤变出现输出压力偏移，适配天然气、液化石油气等无腐蚀性气体介质的调压场景，常见于工商业燃气供气支路、小型区域调压柜、工业窑炉供气前端等位置。

从结构设计逻辑来看，该预调压器采用上盖下座的分体式装配结构，上盖与阀体主体通过六颗周向均布的内六角圆柱头螺钉实现紧固连接，这种均布螺栓的锁紧方式可保证密封面受力均匀，避免因局部压紧力不足出现介质外漏，同时上盖顶部预留了调节机构的安装位，可通过顶部结构调整内部弹簧预紧力，实现输出压力的设定值校准。阀体下部为圆柱形主体结构，侧面预留了多个介质流通接口，可适配不同管路走向的安装需求，接口处采用标准管螺纹连接形式，无需额外焊接即可完成与现场管路的快速装配，降低现场安装的施工难度。

在功能特性设计上，该预调压器采用直接作用式调压结构，内部集成了阀芯、膜片、复位弹簧等核心元件，当上游入口压力出现波动时，膜片会即时感应下游侧的压力变化，带动阀芯调整开度，将出口压力稳定在设定区间内，这种结构响应速度快，适合小流量、高精度的预稳压场景。阀体整体采用黑色防腐涂层处理，可适应户外安装的潮湿、多尘环境，外露的螺栓采用镀锌防锈处理，避免长期使用后出现锈蚀卡死，方便后期维护拆卸。

从安装边界尺寸来看，该预调压器整体为轴对称圆柱形结构，最大外径集中在上盖法兰位置，下部阀体直径略小于上盖，安装时需预留足够的扳手操作空间，用于周向螺栓的紧固与后期拆卸；阀体高度方向的尺寸需匹配现场管路的垂直安装空间，侧面接口的中心高度需与上下游管路中心对齐，避免安装时出现管路别劲，导致密封面受力不均出现泄漏。建模过程中完整还原了所有装配细节，包括螺栓的伸出高度、阀体侧面的工艺孔位、上盖顶部的调节端结构，可直接用于生成工程图纸、装配模拟演示，也可作为调压系统三维布局的元件库素材使用。

在实际选型适配过程中，该结构的三维模型可帮助设计人员提前核对安装空间，确认与周边阀门、过滤器、管路支架的安全距离，避免现场安装时出现干涉问题；同时可通过模型直观展示内部装配关系，用于运维人员的结构培训，帮助快速理解预调压器的工作逻辑与拆装顺序。建模时对所有圆角、倒角、安装凸台等细节都做了还原，没有过度简化结构特征，保证模型与实物的一致性，可直接用于虚拟装配、管路应力分析的前置建模环节，减少设计人员重复建模的工作量。
