家用黄铜燃气截止球阀结构设计

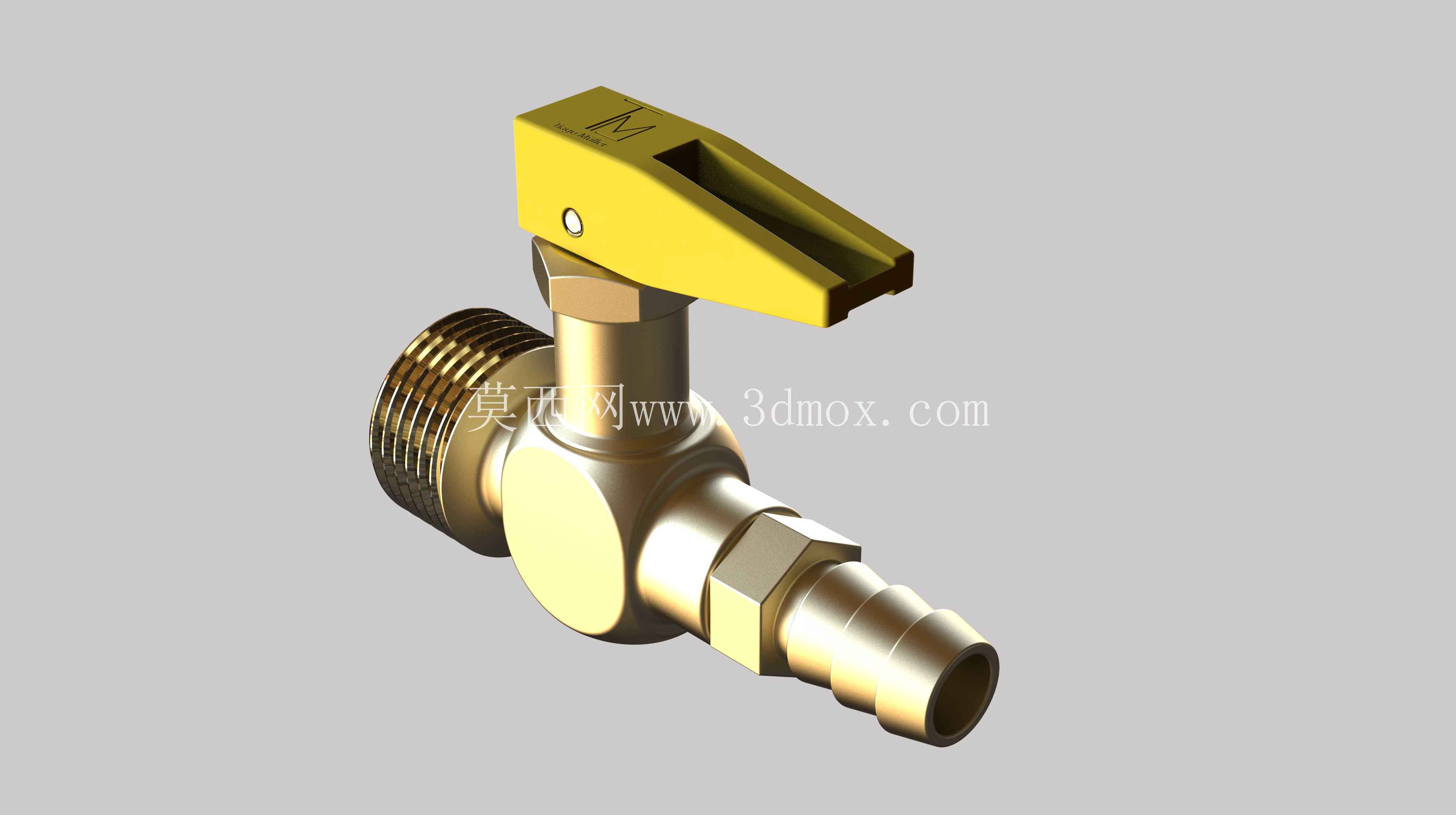

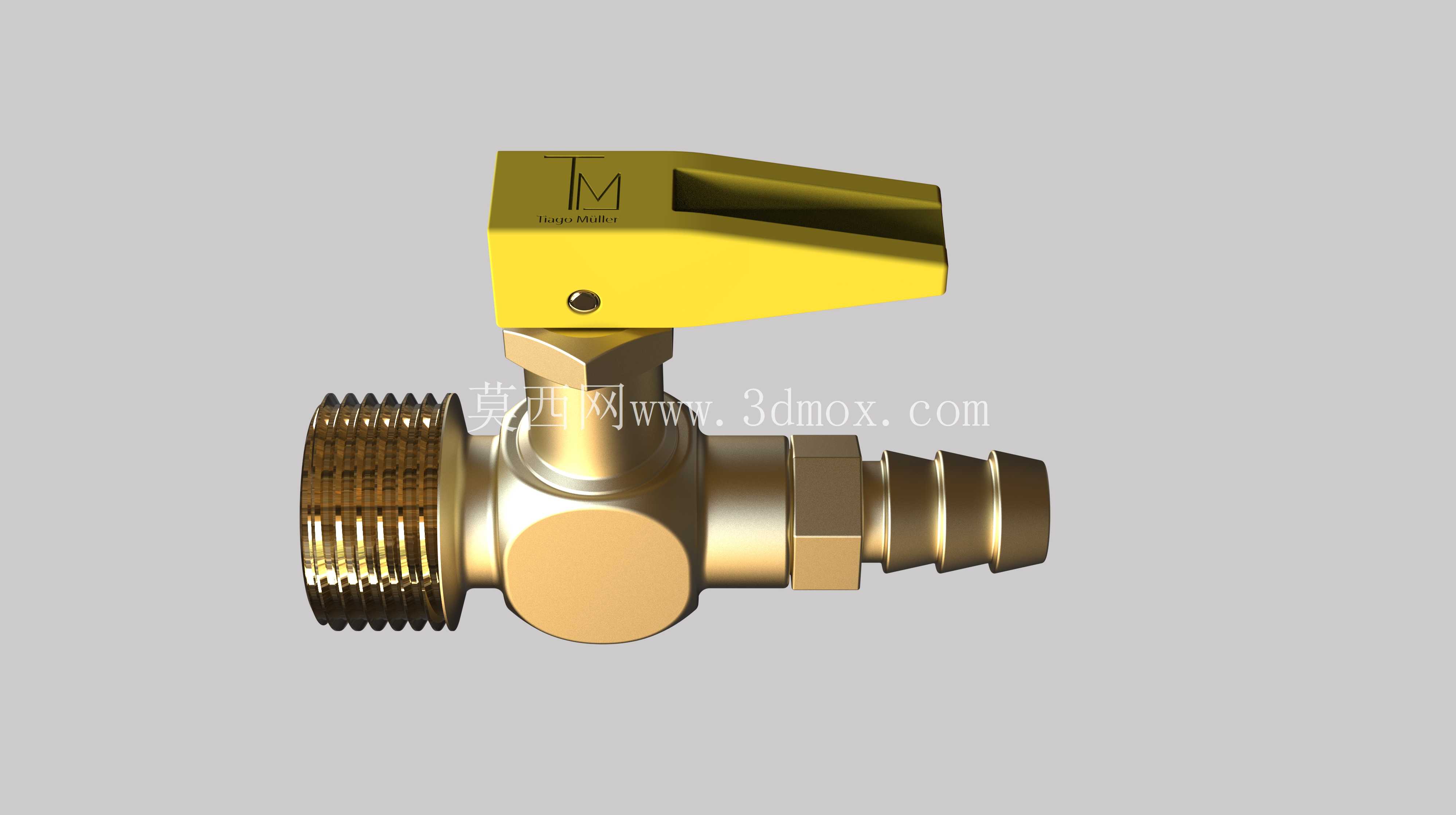

　　这款手动燃气球阀主要面向家用低压燃气管路终端的通断控制场景，常见于嵌入式燃气灶、壁挂式燃气热水器、家用燃气壁挂炉的入户端接驳位置，也可适配小型商用餐饮场所的单台燃气设备支路控制，核心作用是在设备检修、长期离家、管路接驳作业时可靠切断燃气供给，避免燃气泄漏引发安全隐患。从结构设计来看，整体采用一体式热锻黄铜基体，材质选用HPb59-1铅黄铜，兼顾切削加工性能与管路承压能力，适配家用燃气10kPa以下的常规工作压力，阀体流道采用全通径设计，通径匹配DN10规格，全开状态下流道无缩径，不会造成燃气输送压损，保障灶具、热水器的额定供气压力稳定。阀体一端采用55°密封管螺纹外丝结构，螺纹规格为G1/2，可直接对接墙面预埋的燃气内丝接头，螺纹段预留足够的拧入长度，安装时配合生料带或燃气专用密封胶即可实现可靠密封，无需额外加装密封垫片；另一端为竹节式宝塔接头结构，接头外径适配内径10mm的燃气专用橡胶软管或不锈钢波纹软管，竹节段设计有三道环形倒刺，软管套入后配合喉箍锁紧即可防止管路受外力拉扯脱落，接头根部做了圆弧过渡，避免锐角切割软管内壁造成老化开裂。

　　操作手柄采用锌合金压铸成型，表面做黄色烤漆处理，符合燃气设施的安全色识别规范，手柄与阀杆的连接采用扁方定位结构，装配后无转动旷量，手柄的开关角度为90°，手柄与管路轴线平行时为全开状态，垂直时为全关状态，操作人员无需近距离观察阀位，仅凭手柄朝向即可快速判断阀门通断状态，手柄表面做了防滑纹理设计，即使手上沾有油污也可轻松操作。阀杆与阀体的密封采用两道丁腈橡胶O型圈，一道位于阀杆下部靠近流道位置，一道位于上部压盖位置，双重密封结构可避免长期使用后阀杆位置出现燃气微漏，阀杆采用下装式设计，即使阀杆上部的压盖出现松动，阀杆也不会被管路内的燃气压力顶出造成大量泄漏，从结构上规避了阀杆飞出的安全风险。

　　阀芯采用黄铜球体，表面做抛光镀镍处理，降低与密封座的摩擦系数，密封座采用聚四氟乙烯材质，耐燃气腐蚀、抗老化性能优异，长期使用也不会出现密封面硬化导致的内漏问题，球体与密封座的配合预紧力经过合理设计，操作力矩控制在1N·m以内，老人、儿童也可轻松拧动，同时不会因为预紧力过小导致密封失效。整体外形尺寸控制紧凑，阀体总长度（含螺纹端与宝塔端）为62mm，手柄全开状态下总高度为58mm，安装后突出墙面的尺寸仅为45mm左右，不会占用橱柜内部过多空间，适配橱柜内部狭窄的安装环境，即使后续在阀门位置加装燃气泄漏报警器、燃气自闭阀等附属配件，也不会出现安装空间不足的问题。

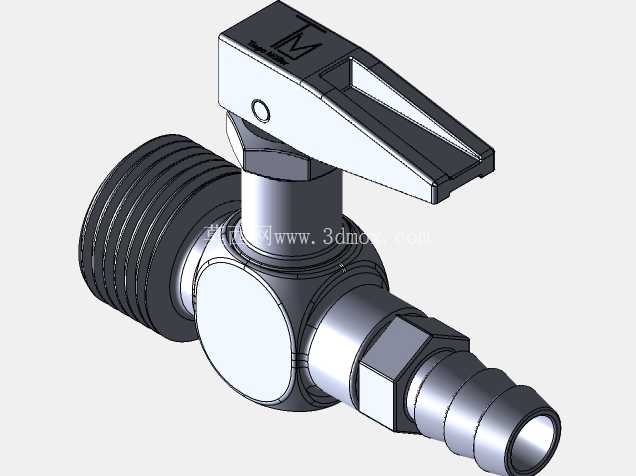

　　建模过程中对所有配合面做了公差匹配，螺纹段按照管螺纹标准做了公差带设置，密封槽尺寸按照O型圈的压缩率15%-25%的合理区间设计，宝塔接头的倒刺高度、间距都按照软管接驳的行业规范设置，既保证锁紧力足够，又不会因为倒刺过高导致软管装配困难。实际安装时需要注意，螺纹端拧入预埋接头的深度控制在5-6牙即可，避免过度拧入导致阀体开裂，宝塔端套入软管后必须使用不锈钢喉箍锁紧，喉箍位置要对准最后一道倒刺的后方，确保软管不会在气压波动或外力拉扯下脱落；日常使用时建议每个月开关一次阀门，避免长期处于同一状态导致密封座与球体粘连，造成操作力矩变大甚至无法开关。这款阀门的结构设计完全符合家用燃气阀门的安全规范，没有多余的冗余结构，所有尺寸都围绕家用燃气管路的通用安装标准设计，可直接替换市面上同规格的老旧燃气阀，无需对现有管路做任何改造，建模时还原了所有细节特征，包括阀体上的安装扳手位、手柄上的开关方向标识、螺纹段的退刀槽等结构，可直接用于产品结构验证、安装模拟、管路布局设计等场景。
