异型材共挤成型挤出模具结构设计

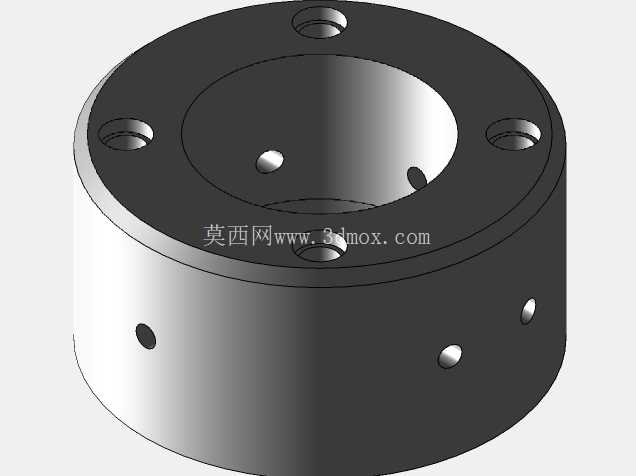

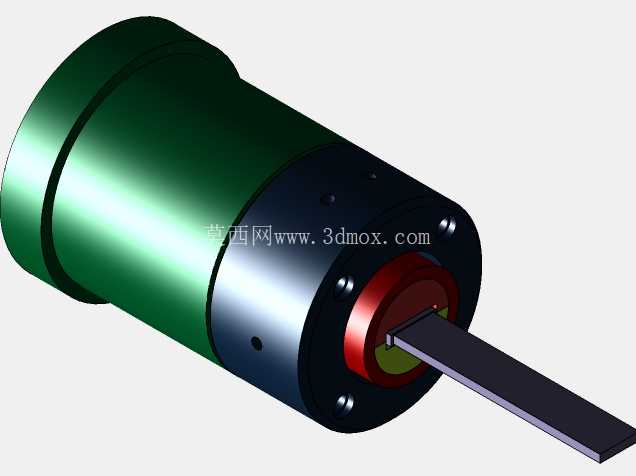

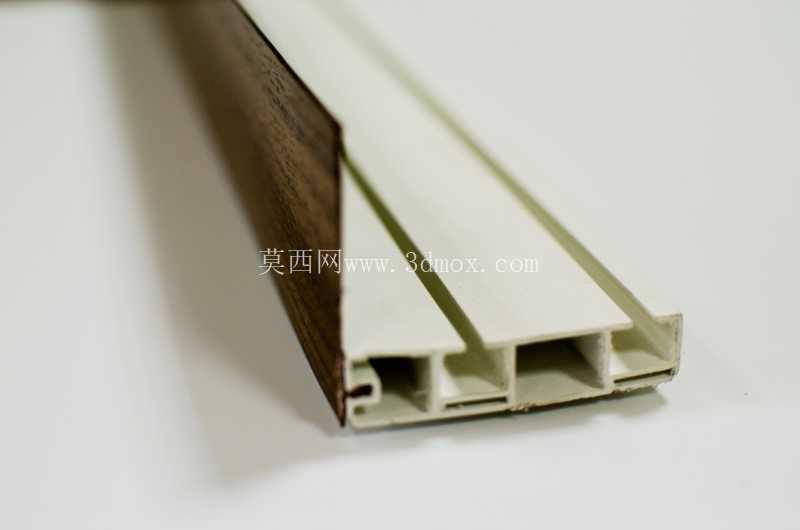

　　这套挤出成型模具主要面向建筑装饰类异型材的连续生产场景，适配PVC、木塑共混等常用挤出原料，在门窗附框、装饰线条、走线槽类产品的量产线中承担核心成型功能，直接决定型材截面尺寸精度、表面成型质量与生产节拍稳定性。从结构设计逻辑来看，模头的流道采用渐变压缩式结构，进料端与挤出机出料口的连接法兰做了定位止口设计，保证同轴度误差控制在0.05mm以内，避免熔料进料时出现偏流导致的出料不均；流道从进料端到口模段的压缩比设置为2.8:1，既可以保证熔料在流道内建立足够的成型压力，消除原料塑化过程中残留的气泡与熔接痕，又不会因为压缩比过大导致熔料剪切过热，出现原料分解发黄的问题。口模段的成型截面完全匹配目标型材的截面轮廓，针对型材上的多腔室结构，每个独立腔室对应的分流锥都做了单独的流道阻尼调整，通过调整各分流筋的厚度与导流角度，让不同位置的熔料流速保持一致，避免型材挤出后出现翘曲、壁厚不均的缺陷；尤其是型材侧边的卡扣安装位，对应的口模位置做了0.12mm的预变形补偿，抵消熔料离开口模后因为冷却收缩产生的尺寸变形，保证卡扣配合尺寸的公差控制在±0.1mm以内，满足后续装配的互换性要求。

　　冷却定型段的结构与模头出料端做了精准对接，定型模的型腔表面做了硬质氧化处理，粗糙度达到Ra0.8，减少型材拖动过程中的表面划伤；定型模上的真空吸附孔采用错位排布设计，孔径从进料端到出料端逐步缩小，既可以保证型材在定型过程中紧密贴合成型型腔，又不会在型材表面留下明显的吸附痕。水路设计采用分层并联结构，每个成型面都有独立的冷却水回路，进水温度控制在18-22℃，保证型材各位置冷却速率均匀，避免因为冷却不均导致的内应力残留，减少型材后期使用过程中的变形开裂问题。

　　安装边界方面，整套模具的总长度适配常用的65型单螺杆挤出机安装尺寸，模头与挤出机的连接采用标准M12螺栓紧固，定位销做了淬硬处理，重复拆装的定位精度可以保持在0.02mm以内；定型模与冷却水槽的连接采用快速压板结构，调整时可以快速平移校准中心，不需要反复拆装螺栓，减少换型调试的时间。在实际生产场景中，这套模具可以适配1-2.5mm壁厚范围的异型材生产，挤出线速度稳定在1.8-2.5m/min，生产过程中可以通过调整口模处的调节螺栓，微调各位置的出料间隙，补偿不同批次原料熔融指数波动带来的出料偏差，不需要拆卸模头重新打磨流道，大幅降低调试难度。

　　针对木塑共挤原料的生产需求，流道表面做了抛光镀铬处理，减少熔料在流道内的滞留时间，避免木粉在高温流道内长时间停留出现焦烧碳化，影响型材表面质量。模具的各连接面都做了密封槽设计，采用耐高温氟橡胶密封圈，避免生产过程中出现熔料泄漏的问题，同时也方便后期拆装清理流道内的残留料。在结构强度设计上，模头主体采用40Cr调质处理，硬度达到HB280-320，承受挤出机最大50MPa的熔料压力时不会出现模腔变形，长期生产的尺寸稳定性可以满足连续3000小时生产无明显尺寸漂移的要求。对于型材上的薄壁加强筋结构，对应的口模位置做了适当的出料延长设计，让加强筋位置的熔料出料速度与主壁位置保持同步，避免出现筋位缺料、拉裂的问题；定型段针对筋位位置单独设置了冷却水路，保证筋位可以快速冷却定型，不会因为冷却滞后出现筋位凹陷的缺陷。整套模具的设计充分考虑了量产过程中的维护便利性，分流锥、口模、定型模块都采用模块化设计，出现局部磨损时可以单独更换对应配件，不需要整体报废模具，降低长期生产的配件成本。
