卧式50升不锈钢承压储水罐体结构

　　这款卧式50升储水罐体，在中小型工业流体系统、商用净水配套、小型暖通循环回路里都有很广的适配场景，日常做缓冲储液、介质暂存、气液分离的配套单元都能胜任，不像大型立式储罐需要预留很高的竖向安装空间，卧式布局对安装场地的层高要求很低，很多车间边角、设备夹层的紧凑空间都能布置。从结构设计来看，筒体采用标准等径直筒段搭配两端标准椭圆封头的承压结构，这种结构是小容积压力容器里最成熟的方案，椭圆封头的曲面过渡能很好分散内部介质压力带来的应力集中，不用额外在封头和筒体的焊缝位置做加厚补强就能满足常规低压工况的强度要求，加工的时候直筒段可以直接用标准不锈钢卷板卷制焊接，封头用标准模压件就能配套，生产环节的工艺成熟度很高，加工成本和品控难度都比异形封头低很多。

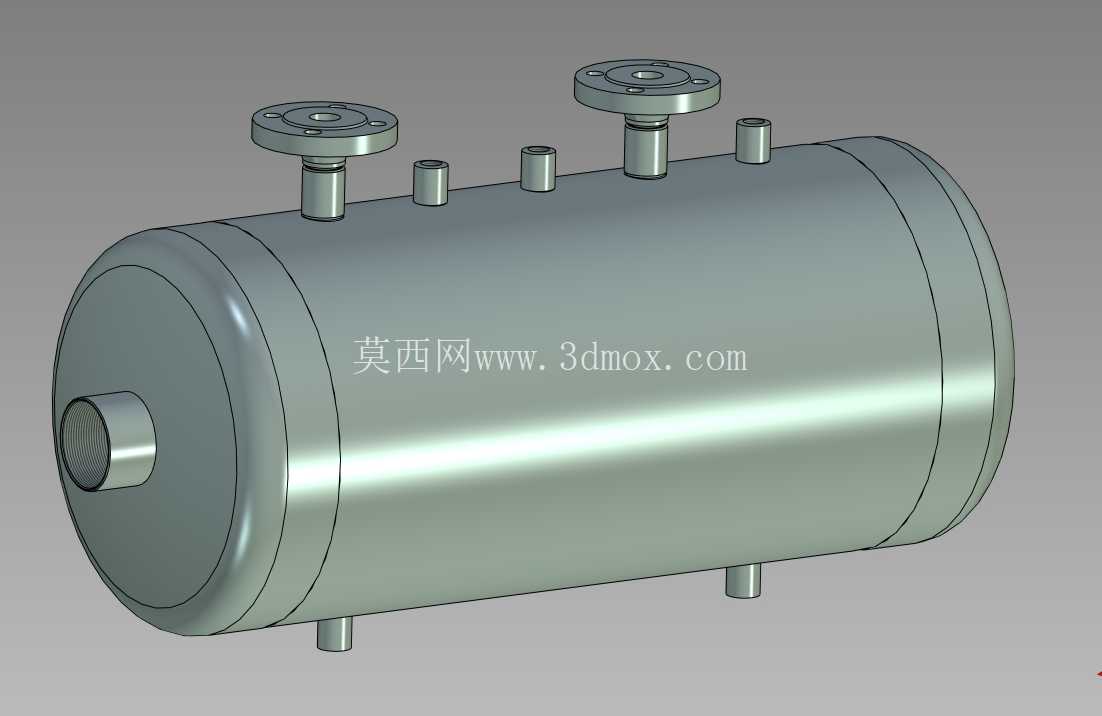

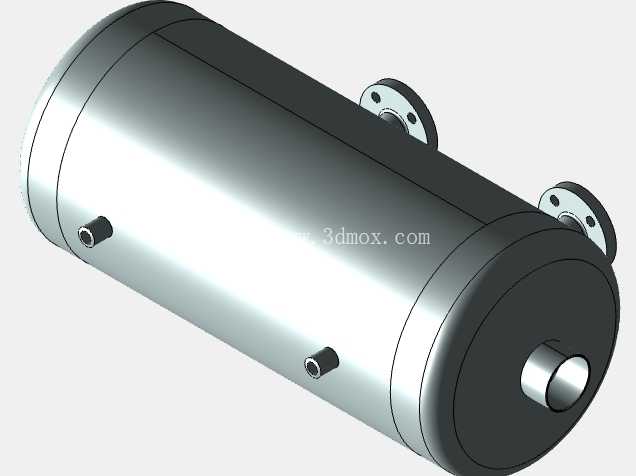

　　接口布局上，筒体顶部设置了两个大口径法兰接口，这两个接口一般用来做介质主进出、或者配套安全阀、压力表等测控元件的安装，法兰连接的形式密封可靠性高，后期拆装维护也很方便，不用切割管路就能完成元件更换；两个大法兰之间布置了三个小口径外丝短接，这些接口可以用来接排气阀、液位传感器、温度探头这类小型测控配件，不用在主法兰上额外开孔做转接，能减少主接口的密封点数量，降低泄漏风险；筒体端部侧下方设置的侧向外丝接口，一般作为排污口或者备用出料口使用，布置在筒体最低位置附近，能保证罐体排空的时候内部残留介质可以顺利排净，不会在筒底形成积液残留；筒体底部设置的两个小支撑短柱，是用来配套安装支脚或者固定鞍座的，安装的时候可以通过这两个支点把罐体固定在机架或者安装基础上，避免设备运行的时候罐体出现移位振动。

　　做三维建模的时候，要重点注意各个接口的相对位置公差，尤其是顶部法兰的螺栓孔方位，必须和配套管路的安装方位对齐，不然现场安装的时候会出现螺栓孔错位装不上的问题；筒体和封头的焊接位置要预留合理的焊接收缩余量，不然加工完之后筒体总长会和设计值出现偏差，导致支撑点位置不对；各个接口的伸出长度要结合现场保温层厚度来考虑，如果罐体需要做外保温，接口伸出长度要保证保温层施工完成之后，法兰的螺栓还有足够的操作空间来拆装，不能让保温层挡住螺栓操作位。安装边界方面，这款卧式罐体的水平投影长度要结合两端外接管路的安装预留空间来核算，不能只算罐体本身的长度，要给两端的阀门、管路接头预留至少一个阀门长度的操作空间；顶部接口的竖向高度要考虑上方管路的布置空间，尤其是大口径法兰上方如果要装阀门，要预留足够的扳手操作空间，不能让阀门顶部顶到上方的设备或者天花板；底部支撑的高度要保证排污口下方有足够的空间接排污管路，或者安装排污阀，不能让排污口直接贴在安装基础上导致没法接管。

　　实际选型应用的时候，这种50升的小容积罐体，很适合用在流量不大的循环系统里做缓冲，比如小型恒温供水系统里，它可以缓冲水泵启停带来的压力波动，减少水锤对管路和仪表的冲击；在小型气源处理系统里，也可以作为小型气液分离罐使用，把压缩空气里夹带的液态水沉积在罐体底部，通过排污口定期排出；在小型化工加药系统里，也可以作为药剂的暂存罐使用，配套液位计就能实时监测药剂余量。设计的时候还要注意罐体内部的流道走向，如果是作为气液分离使用，进气口和出气口的位置要做错位设计，避免气流短路把底部的积液再次带出；如果是作为储水罐使用，进水口要尽量远离出水口，避免刚进入的冷水直接从出水口流出，达不到储水缓冲的温度均化效果。筒体的壁厚选择要结合实际使用压力来确定，常规0.6MPa以下的工况用标准2mm厚304不锈钢板就能满足强度要求，如果是用在有腐蚀性介质的场景，还要根据介质特性更换316L材质或者做内防腐处理；各个接口的密封面形式也要结合使用介质选择，水介质用常规橡胶垫片就能满足密封要求，气体或者有腐蚀性的介质要选用四氟垫片或者金属缠绕垫片，保证长期运行不出现泄漏。
