6英寸法兰式金属波纹膨胀节结构设计

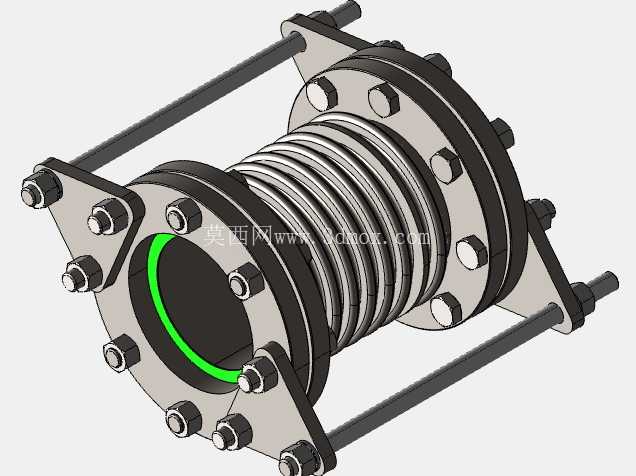

　　在工业管路系统的设计落地过程中，热胀冷缩带来的管路位移、设备运行传导的振动、安装对位产生的偏差，一直是管路结构设计中需要优先解决的核心问题，金属波纹膨胀节作为管路柔性补偿的核心元件，是热力管网、化工流体输送、动力设备进出口连接场景中不可或缺的结构部件。本次呈现的6英寸规格金属扩张节，采用带拉杆限位的法兰连接结构，整体结构围绕管路轴向补偿需求做了针对性的结构优化，适配公称通径6英寸的金属管路安装场景。从结构设计逻辑来看，该膨胀节的核心补偿单元为多层薄壁不锈钢波纹管段，波峰波谷采用等距圆弧过渡结构，这种结构设计能够在保证补偿位移量的前提下，最大化降低波纹管段的刚度，避免管路运行中因补偿元件刚度过大带来的附加载荷传递至两端设备接口。

　　波纹管两端采用焊接方式与对接法兰固定，法兰端面加工有密封槽结构，可适配缠绕式垫片或金属环垫实现端面静密封，法兰盘上均匀布置的螺栓孔按照对应压力等级的管法兰标准加工，能够直接与同规格的管路法兰、设备接口法兰实现配对安装，无需额外制作过渡连接件。考虑到大通径膨胀节在运输、安装过程中容易出现波纹管过度拉伸或压缩导致的塑性变形，结构设计中在两侧法兰之间加装了四根对称布置的限位拉杆，拉杆两端通过螺母与法兰耳板铰接，耳板采用三角加强结构焊接在法兰外缘，既能够在安装运输阶段对波纹管的伸缩量进行硬限位，避免超出设计补偿行程的形变损坏元件，在管路运行过程中，拉杆还能够承受管路内压产生的轴向推力，避免内压推力直接作用在两端的固定管架或设备接口上，降低管系的载荷设计要求。

　　从安装边界尺寸来看，该膨胀节的整体长度适配常规6英寸管路的安装预留空间，法兰外径、螺栓孔中心距、螺栓孔数量均匹配对应压力等级的钢制管法兰标准，安装时无需对现有管路接口做二次改造，直接通过螺栓穿装紧固即可完成装配。在实际应用场景中，这类带限位拉杆的金属膨胀节多用于泵组进出口、换热设备进出口、长距离架空热力管网的直线段补偿，能够有效吸收管路因介质温度变化产生的轴向伸缩位移，同时衰减设备运行传递到管路的振动，降低管路振动带来的焊缝开裂、紧固件松动风险。

　　设计过程中，波纹管的壁厚、波数、波高参数经过反复校核，在满足设计压力下的强度要求同时，保证轴向刚度处于合理区间，既不会因刚度过大导致补偿反力过大影响管系受力，也不会因刚度过小导致波纹管在承压下出现失稳变形。两侧的限位拉杆在安装完成后，需要根据现场实际的冷紧值调整两端螺母的位置，预留出设计要求的补偿间隙，避免拉杆限制波纹管的正常补偿动作，这一结构细节也是这类限位型膨胀节区别于无约束膨胀节的核心设计点。相较于橡胶类柔性补偿接头，金属波纹结构的膨胀节能够耐受更高的介质温度与压力，同时具备更好的抗老化、抗介质腐蚀性能，在高温蒸汽、热油、腐蚀性化工介质输送场景中具备更长的使用寿命。整个模型的结构细节完整还原了实际产品的装配关系，包括法兰与波纹管的焊接结构、耳板与法兰的焊接加强结构、拉杆与耳板的铰接结构、紧固件的装配位置，能够直接用于管路系统的装配干涉检查、管系应力分析的三维建模参考，也可作为同类产品结构优化设计的参照样本。
