法兰连接式电磁流量检测装置结构设计

　　这款电磁式流量检测装置，主要面向封闭管道内导电液体的体积流量测量场景，在市政给排水、化工流体输送、冶金循环水、食品制药料液输送等工况中都有广泛应用，实际安装时直接串接在工艺管线中，无需额外截断管线做旁路改造，适配常规工业清水、酸碱盐溶液、矿浆等具备一定电导率的流体计量需求，可实时输出流量数据，为工艺配比、能耗核算、贸易结算提供可靠的计量依据。从结构设计逻辑来看，整体采用分体集成式布局，测量管段为直通式等径结构，内部无任何节流或阻流部件，压损极低，不会对管线内的流体输送造成额外阻力，也不容易滞留介质中的固体杂质，适配含少量颗粒的浆体类介质测量，避免长期运行后出现堵塞、卡滞的问题。

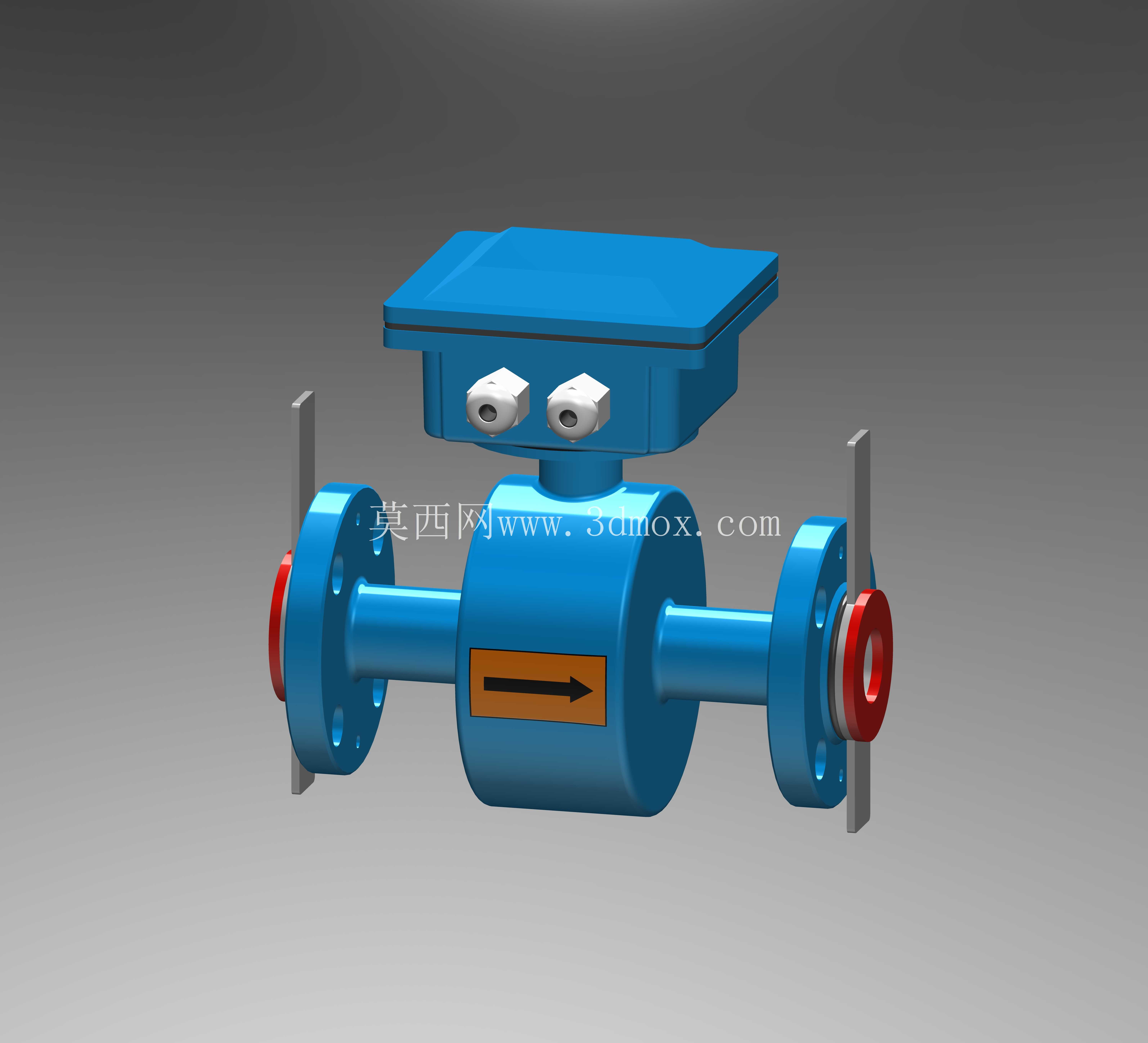

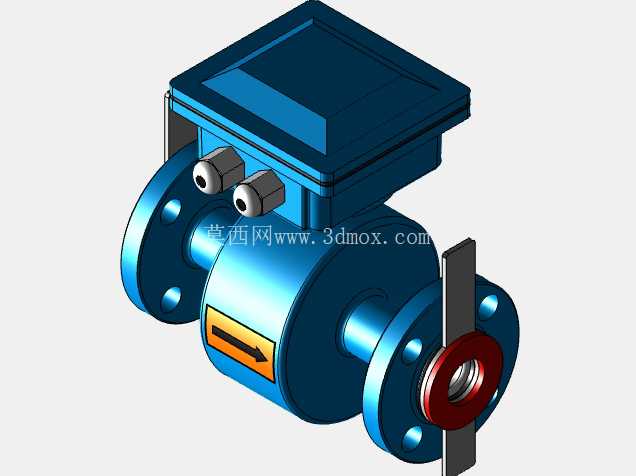

　　测量管段两端采用标准凸面法兰连接结构，法兰的螺栓孔分布、密封面尺寸完全匹配同公称通径的工业管路法兰标准，安装时直接与管线法兰对齐，加装密封垫片后穿入螺栓紧固即可，安装边界清晰，不需要额外制作过渡连接接头，现场施工的适配性很强。上部的变送显示单元通过短颈结构与测量管段刚性连接，内部集成了信号采集、励磁驱动、数据运算处理模块，顶部的电气接口采用防水密封结构，可直接引出信号线缆连接至中控系统，也可通过本体的显示模块就地读取瞬时流量、累计流量数据。测量管段外部的蓝色防护壳体采用一体浇筑成型结构，防护等级满足户外露天安装的要求，表面做了防静电、防腐蚀涂层处理，可适配潮湿、有轻度腐蚀的工业车间或户外管线安装环境。

　　管段中部的流向标识采用凸印加色标处理，安装时可直观识别介质流向，避免装反导致计量失效。两端法兰处的红色密封防护圈为运输保护结构，现场安装前拆除即可，法兰端面的加工精度满足高压管线的密封要求，在公称压力范围内不会出现渗漏问题。建模过程中，对测量管段的内壁做了绝缘衬里层的结构预留，衬里厚度根据通径大小做了等比例还原，实际生产中可根据介质腐蚀特性选用橡胶、聚四氟乙烯等不同衬里材质，模型中预留了衬里层的装配间隙，方便后续做材质替换或结构调整。上部变送单元的外壳做了开盖结构的细节还原，接线端子腔的空间布局符合常规工业仪表的布线要求，两个电气接口的尺寸匹配常规的电缆防水接头规格，现场布线时不需要额外扩孔或改装。

　　两侧的固定支架结构是为了大通径工况下做管线支撑设计的，小通径安装时可根据现场需求选择是否保留，支架上的安装孔位做了长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。从尺寸边界来看，整体长度与同通径的常规工业阀门长度一致，可直接替换管线上同长度的其他阀件，不需要调整管线的预留间距，上部变送单元的高度控制在常规管线操作空间范围内，不会出现与周边管线、桥架干涉的问题，整体重心落在测量管段轴线上，长期运行不会因为自重导致法兰连接处出现应力集中。在功能实现上，该结构通过励磁线圈在测量管段内产生均匀磁场，导电流体流过时切割磁感线产生感应电动势，通过电极采集信号后经变送单元运算转换为流量数据，模型中对电极的安装位置、励磁线圈的排布空间都做了准确还原，电极采用突出内壁极小的平齐安装结构，不会挂留介质中的纤维或固体杂质，保证长期测量的稳定性。
