CPC型快插式流体管路接头结构设计

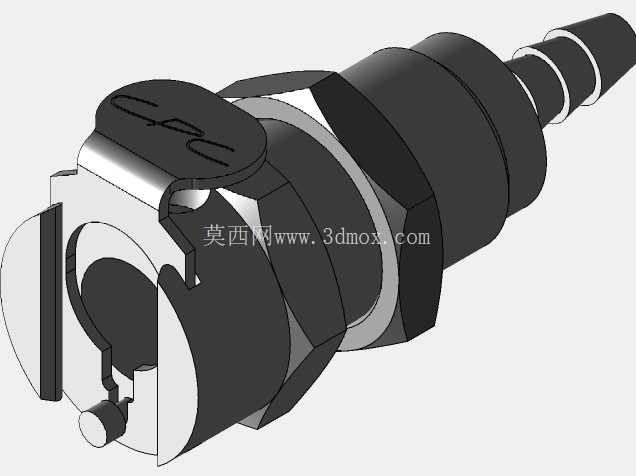

　　从结构设计逻辑来看，接头整体采用同轴阶梯式布局，前端的卡扣锁紧端是核心功能区，两个对称的弹性卡扣爪采用悬臂梁结构设计，卡扣根部做了圆弧过渡处理，避免反复插拔时出现应力集中断裂的问题，卡扣内侧的限位凸台能和适配公头的环形卡槽精准咬合，插拔到位时会有清晰的触感反馈，能避免操作人员误判连接状态导致的管路脱落漏液问题。接头中部设计了六角形的锁紧法兰面，这个结构是给面板安装场景预留的，当接头需要固定在设备壳体、安装面板上时，可以通过配套的锁紧螺母从面板背面拧紧，六角面能配合扳手施加锁紧扭矩，不会出现接头跟转的问题，法兰面和面板接触的位置预留了密封垫圈的安装槽，能保证面板安装位置的IP防护等级，避免外部灰尘、水渍从安装缝隙进入设备内部。这款快插式管路接头，是流体输送系统里应用极广的基础连接件，在实验室分析设备、医疗流体管路、小型气动回路、半导体制程冷却管路这类对连接效率、密封可靠性有要求的场景里，几乎是标配部件。不同于传统螺纹接头需要缠绕生料带、反复拧动校准角度，这种带卡扣式锁紧结构的接头，能实现单手操作的快速插拔，日常维护更换管路时不需要额外工具，能大幅缩减设备维保的停机时间，在需要频繁更换管路模组的实验设备、便携医疗设备上优势尤其明显。

　　接头尾部是宝塔式竹节倒钩结构，倒钩的锥度按照软质管路的抱紧特性设计，每一圈倒钩的边缘都做了小圆角处理，不会割伤PVC、硅胶这类软质管路的内壁，倒钩的外径比适配软管的内径略大0.8-1.2mm，管路套入后能通过软管自身的弹性抱紧在倒钩上，配合喉箍锁紧后能承受10bar以内的工作压力，不会出现管路拔脱、渗漏的问题。在密封结构设计上，接头内部的密封槽尺寸严格匹配通用O型圈的线径规格，密封槽的侧壁粗糙度控制在Ra1.6以内，能避免O型圈装配时被刮伤，密封位置设计在卡扣锁紧端的内侧，公头插入后会直接挤压O型圈形成径向密封，相比端面密封的结构，径向密封的磨损量更小，反复插拔上千次后依然能保持稳定的密封性能，不会出现渗漏问题。

　　从安装边界尺寸来看，接头整体的径向最大尺寸控制在适配管路通径的3.2倍左右，轴向总长度根据通径规格做了等比例缩放，不会占用过多的设备内部安装空间，在排布密集管路的设备内部，相邻接头之间预留10mm的间隙就能满足插拔操作的空间需求，不需要额外预留过大的操作空位，能帮助设计人员压缩设备的整体体积。接头的流道内部做了平滑过渡处理，没有直角台阶或者突兀的缩径结构，流体通过时的阻力损失比普通螺纹接头低15%左右，在输送粘度较高的流体、或者对流量稳定性要求高的回路里，能减少湍流产生的噪音和压力波动，保证流体输送的稳定性。

　　在材质适配性上，接头主体采用的是工程塑料材质，相比金属接头重量更轻，不会生锈，也不会和大部分弱酸碱流体、医用试剂产生反应，在医疗设备、分析仪器这类对材质洁净度有要求的场景里，不需要做额外的表面处理就能满足使用要求，卡扣部分和主体采用同材质一体成型，没有额外的金属弹片零件，不会出现金属锈蚀污染管路的问题。很多结构设计人员在选型这类快插接头时，容易忽略卡扣的插拔力参数，这款接头的插拔力控制在15-25N之间，既不会因为插拔力过松导致受外力拉扯时轻易脱落，也不会因为插拔力过大导致操作人员单手无法操作，在便携设备、需要频繁断开连接的管路场景里，这个力度区间是经过大量实际使用验证的最优范围。另外接头尾部的宝塔结构长度设计为通径的2.5倍，足够容纳3圈倒钩结构，即使不使用喉箍锁紧，在低压工况下也能保持足够的抱紧力，在一些无法安装喉箍的狭小安装空间里，也能可靠连接管路。在三维建模过程中，这类接头的建模重点在于卡扣部分的弹性变形量模拟，需要预留足够的卡扣张开间隙，保证公头插入时卡扣能顺利张开后回弹锁紧，同时要控制卡扣的壁厚，壁厚过大会导致卡扣硬度过高插拔困难，壁厚过小则会导致卡扣强度不足容易断裂，建模时需要反复校核卡扣的弯曲应力，保证在额定插拔寿命内不会出现塑性变形。
