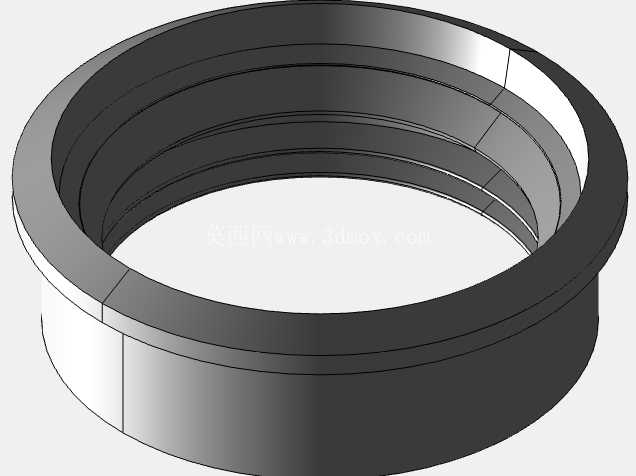

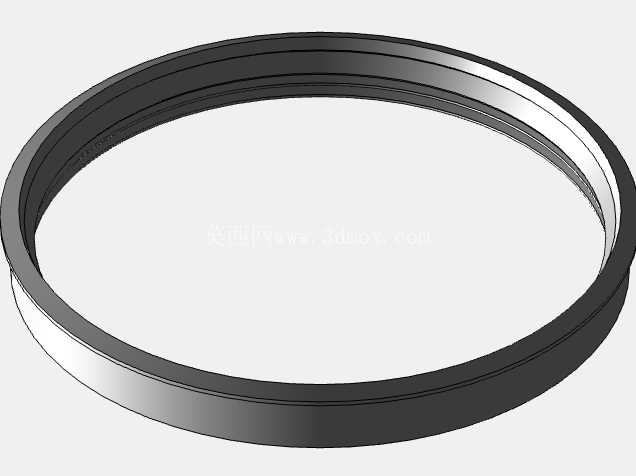

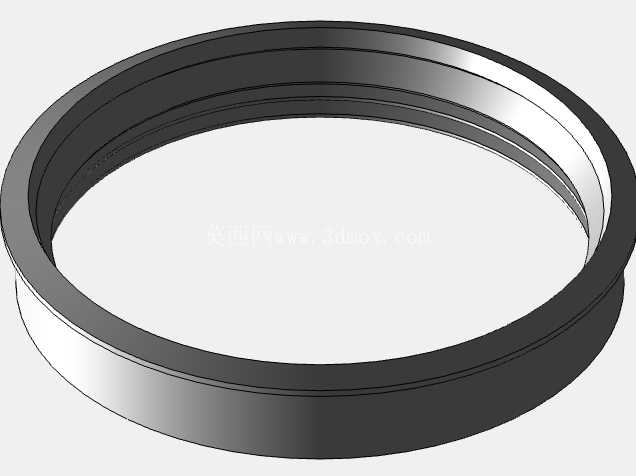

特瑞堡910型多层密封管道垫片结构

在市政给排水、化工流体输送、暖通空调管路系统中，管道接口的密封可靠性直接决定整套管网的运行稳定性，一旦密封失效出现介质渗漏，轻则造成管路压力损失影响输送效率，重则引发介质泄漏带来安全隐患、停产损失。特瑞堡910型管道垫片正是针对中低压管路对接场景开发的密封元件，适配铸铁管、PVC管、镀锌钢管等多种材质的管道承插接口，可在常温输水、弱腐蚀性流体、低压气体输送等工况下长期稳定工作，替代传统麻丝、生料带等密封方式，大幅降低接口安装的操作难度，提升密封一致性。

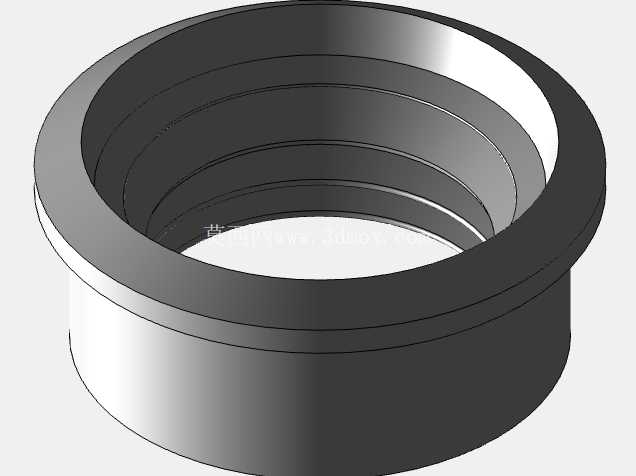

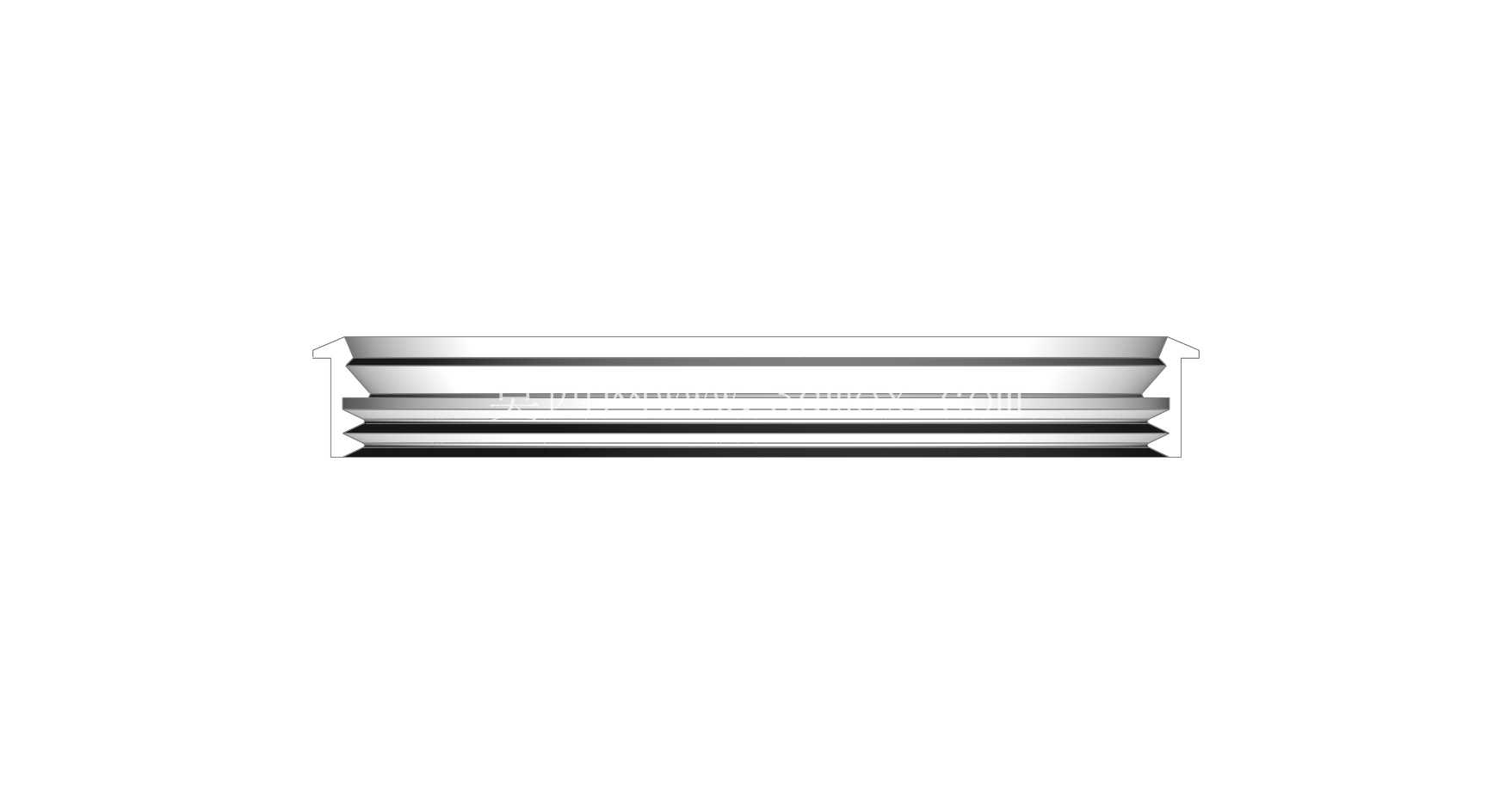

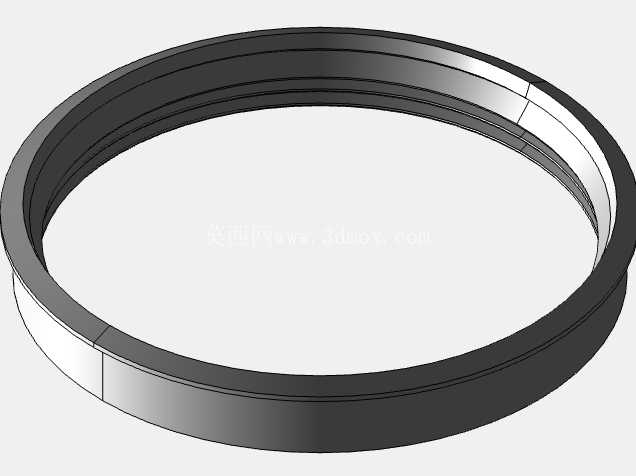

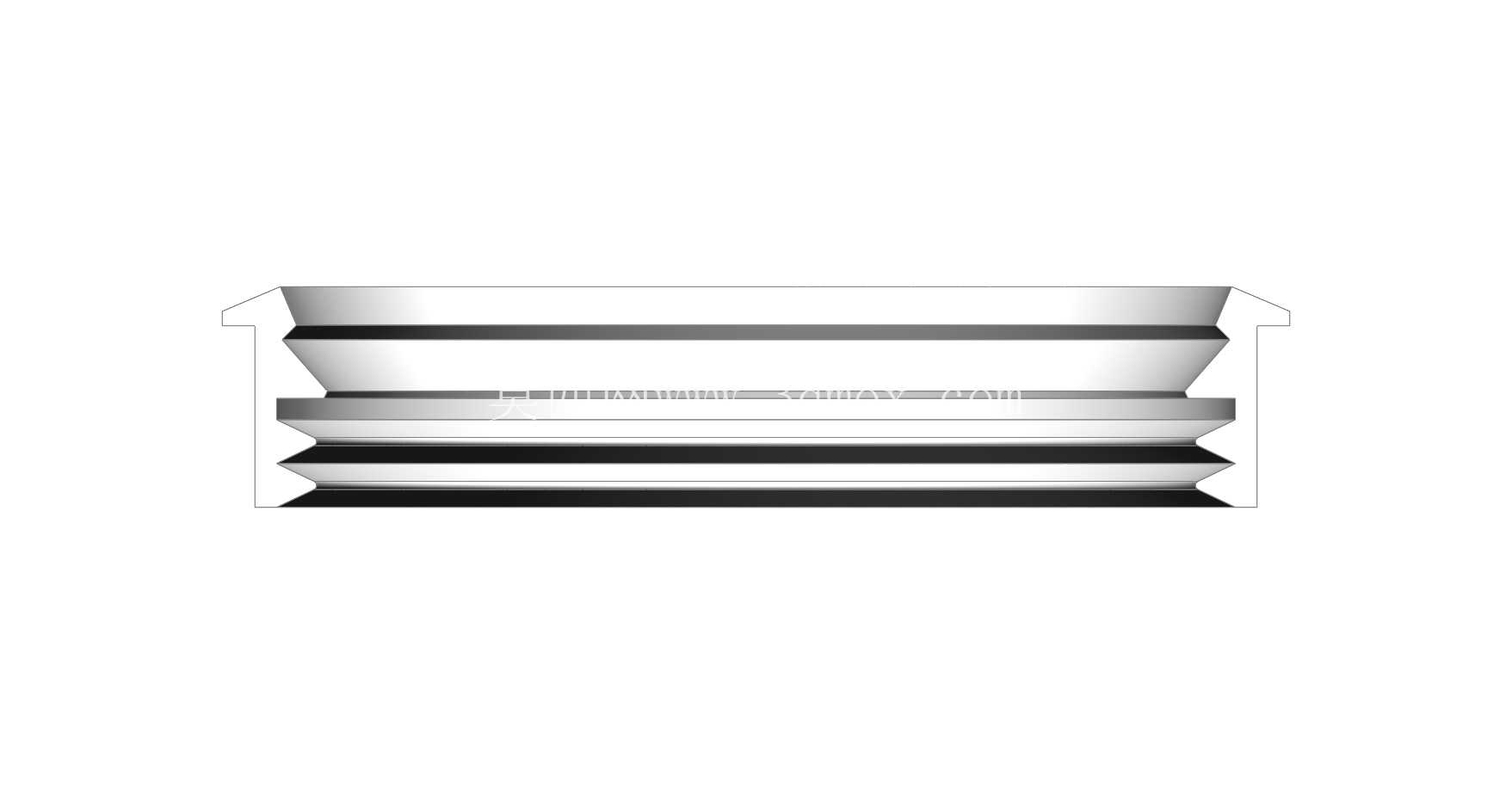

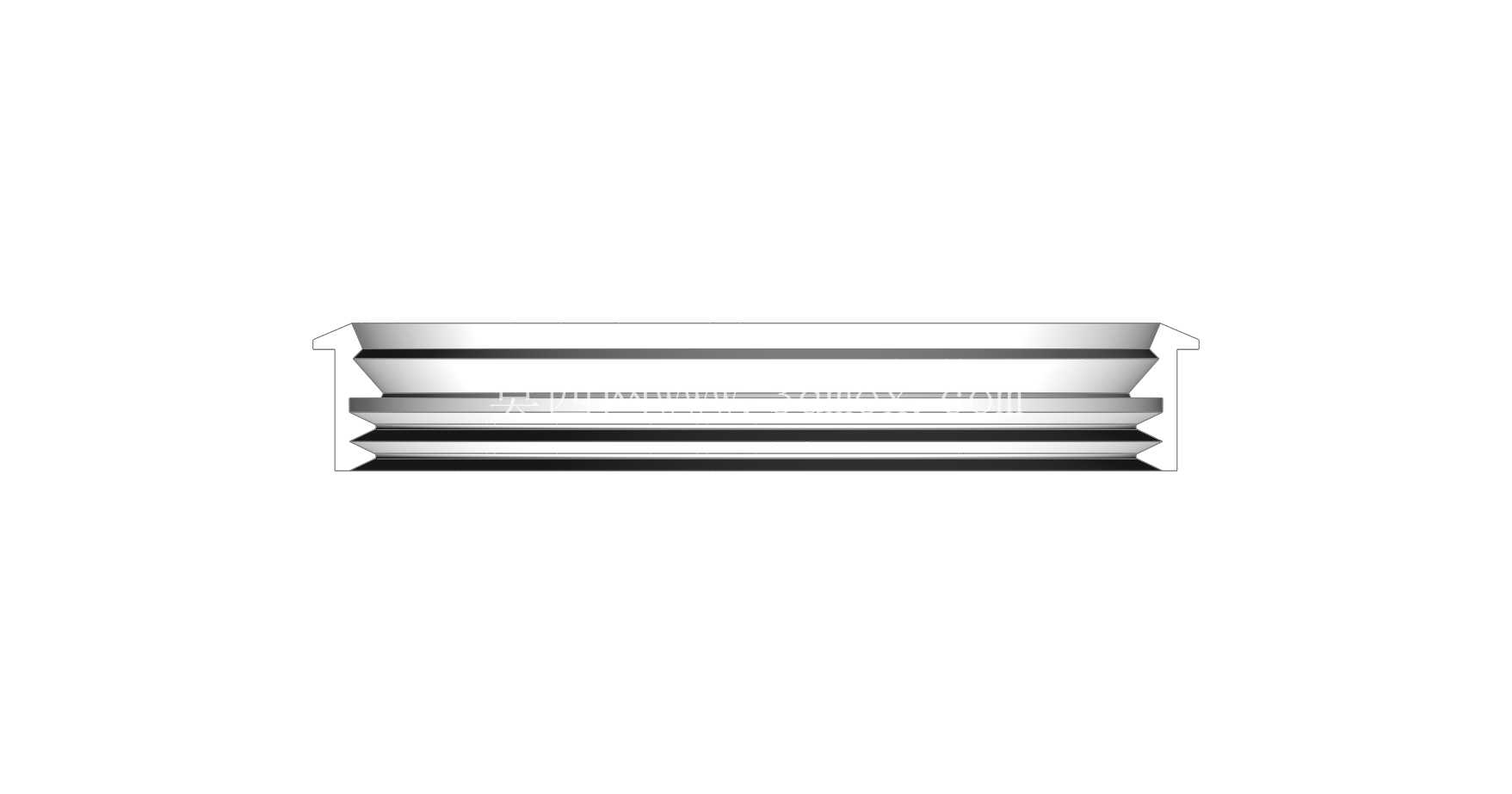

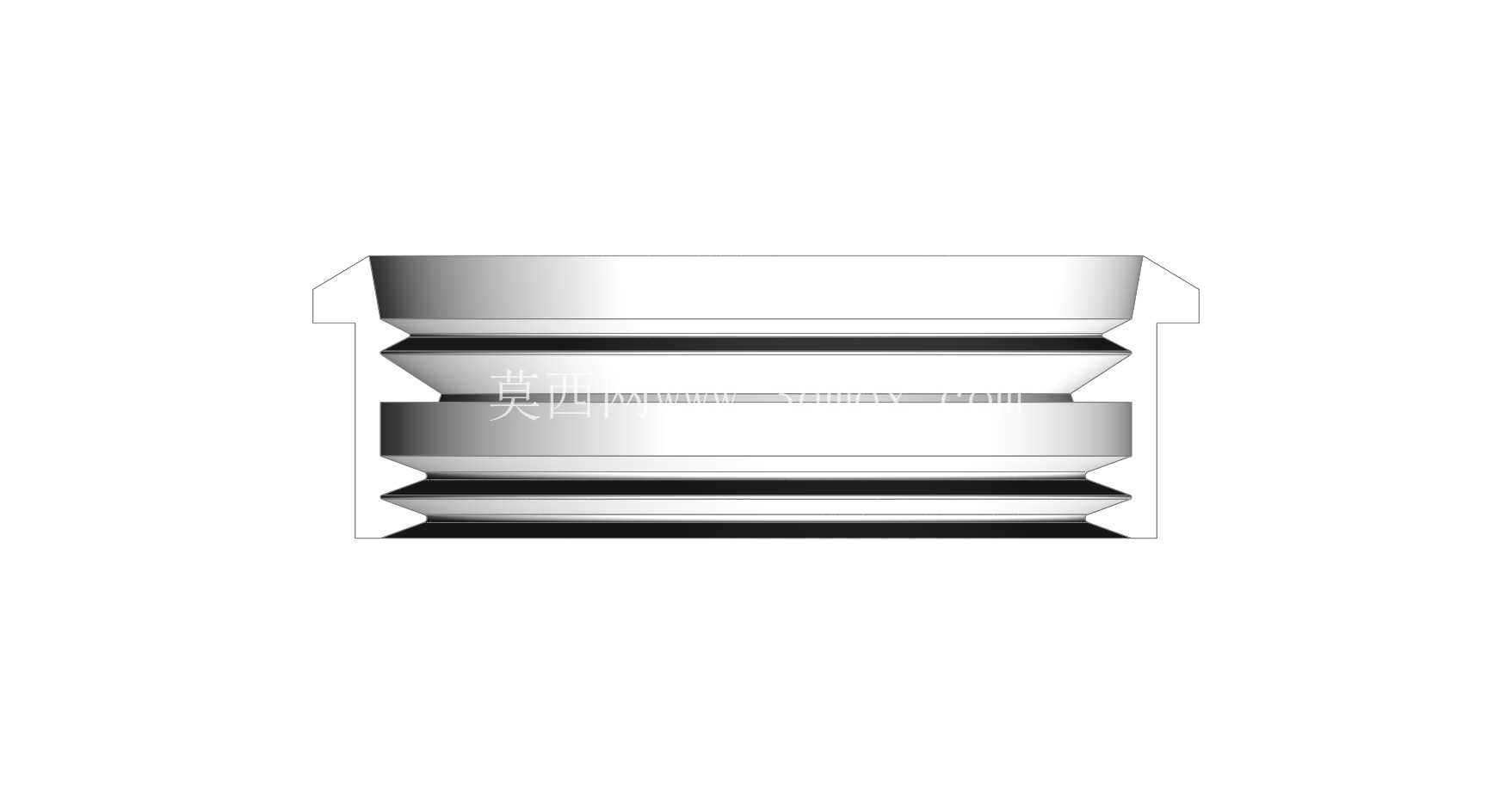

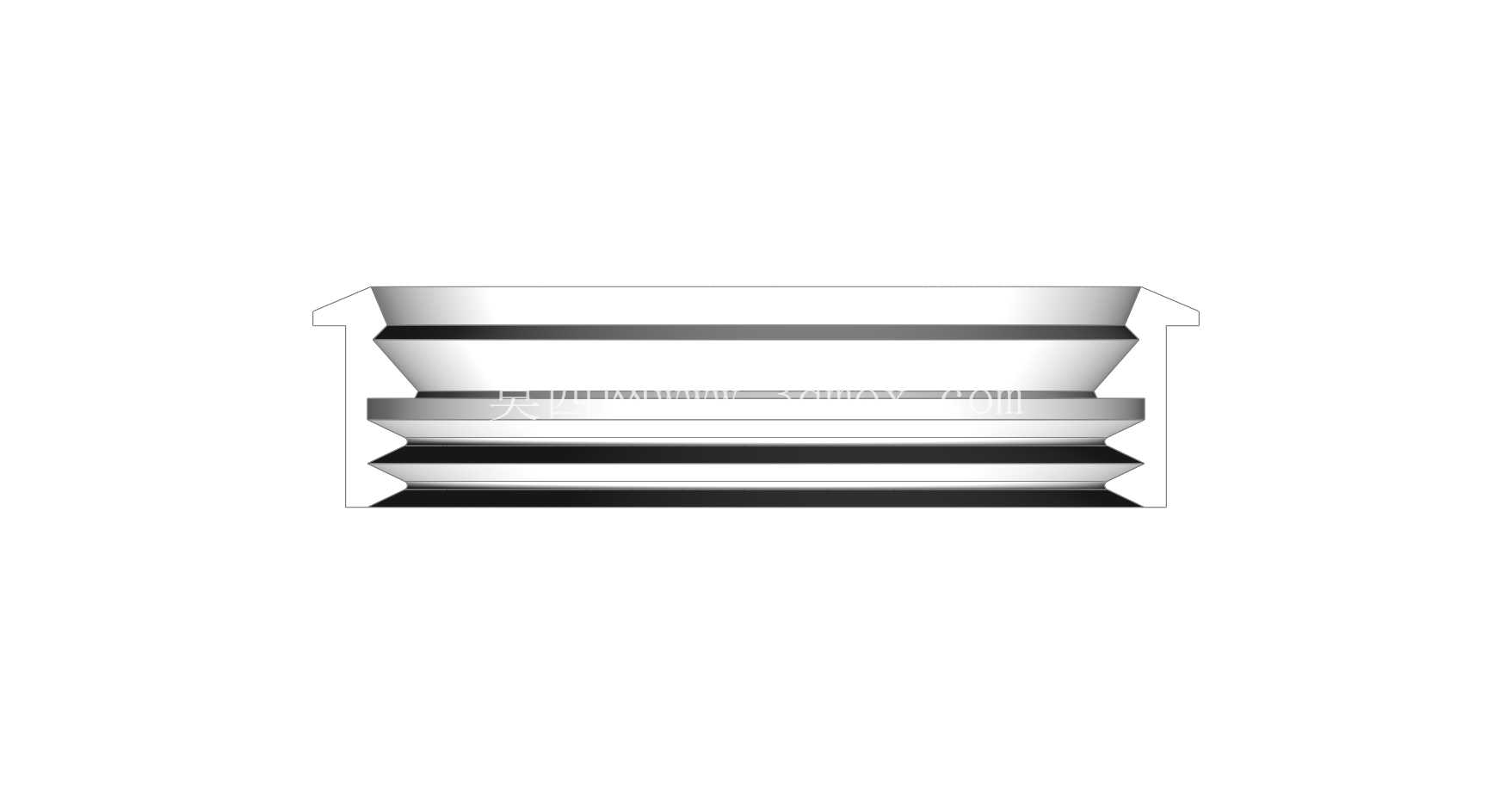

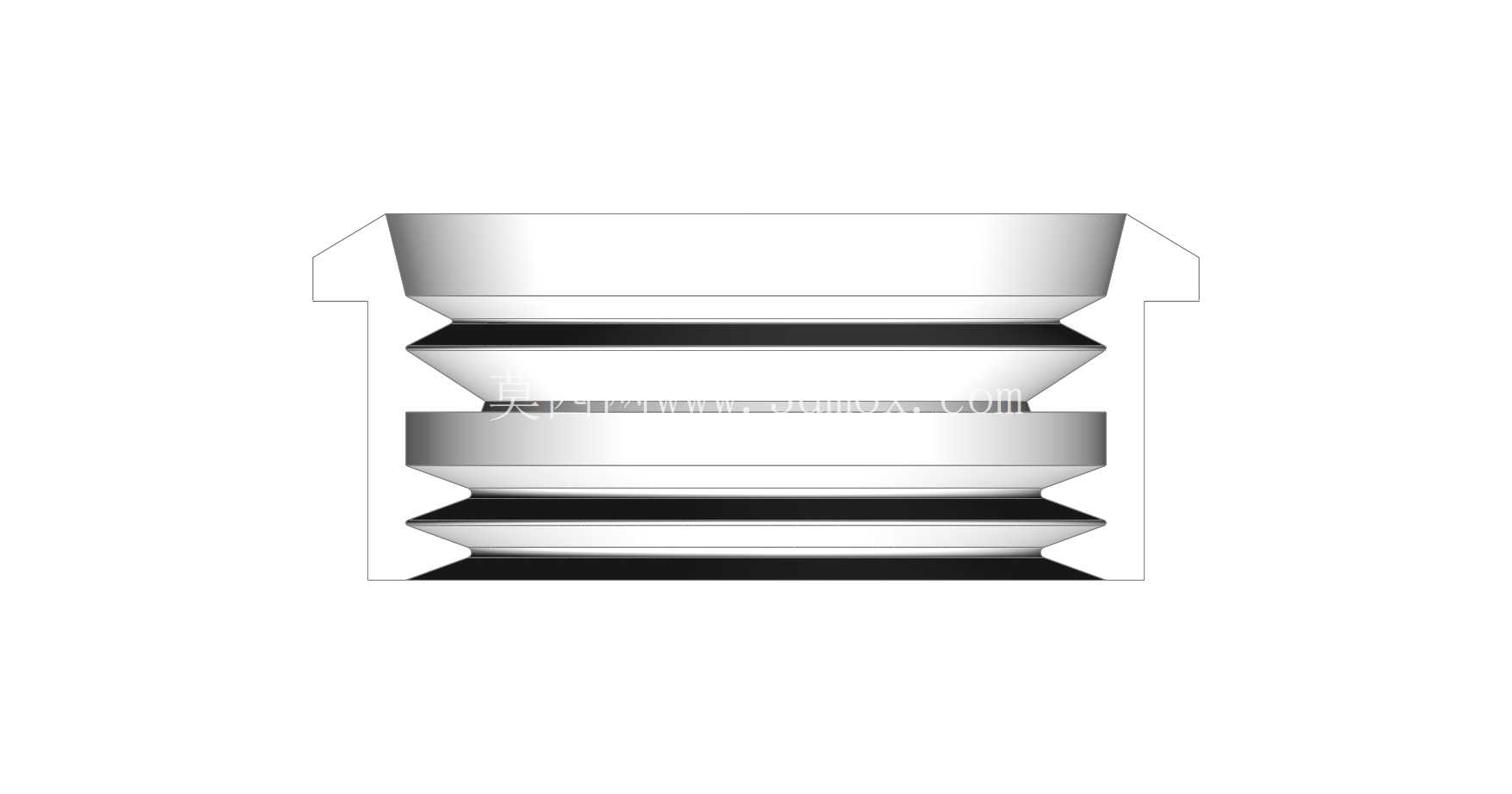

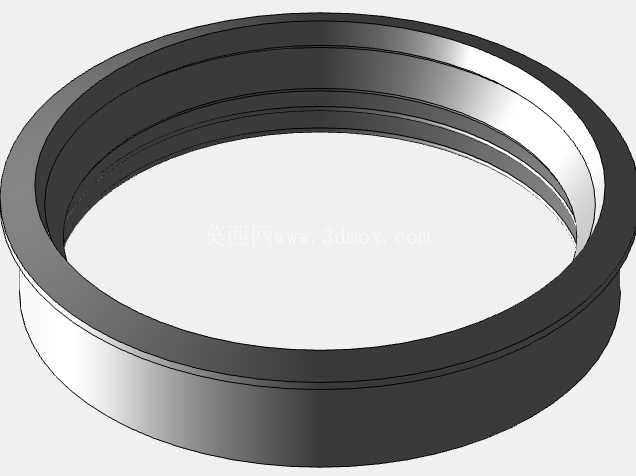

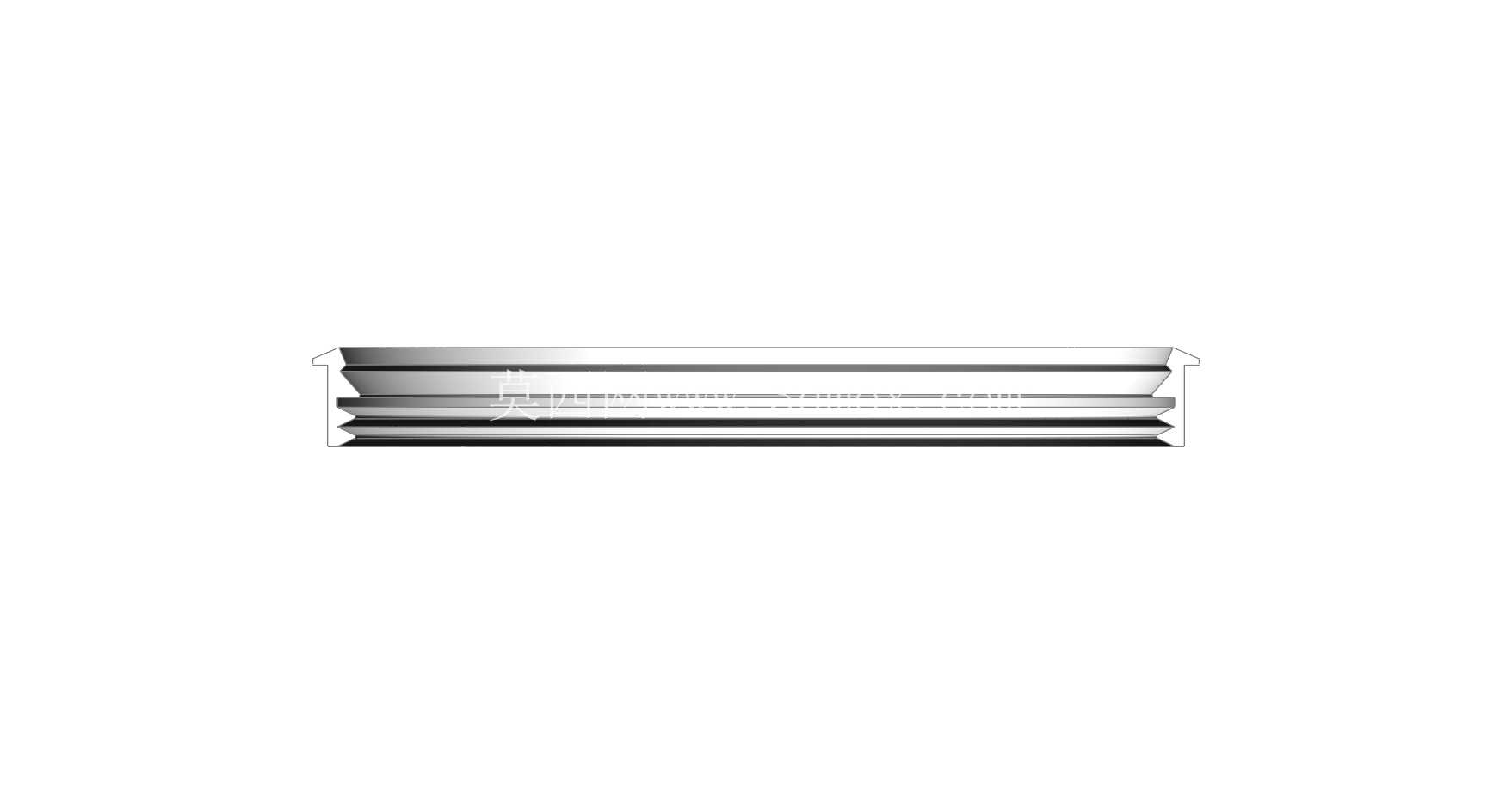

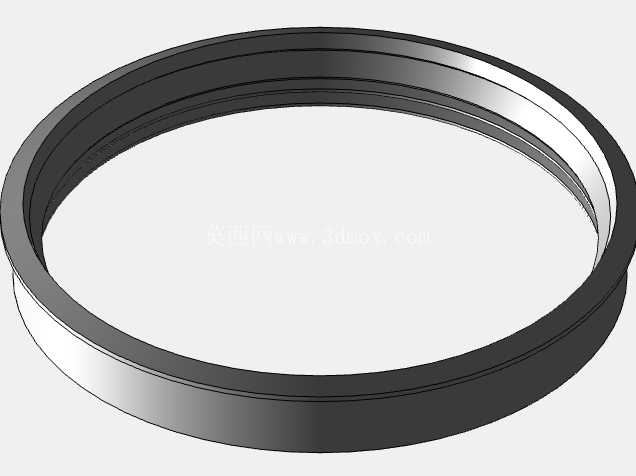

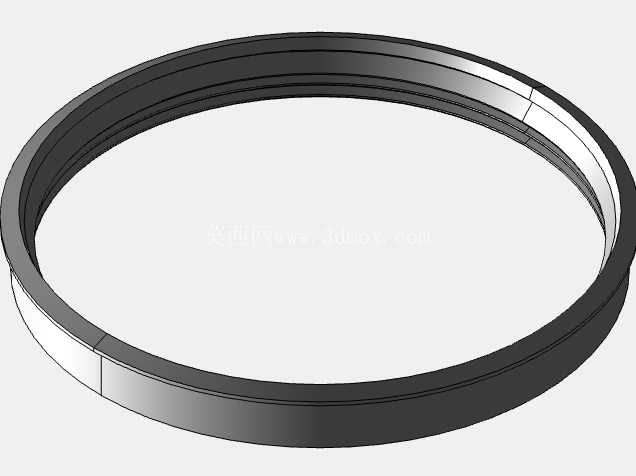

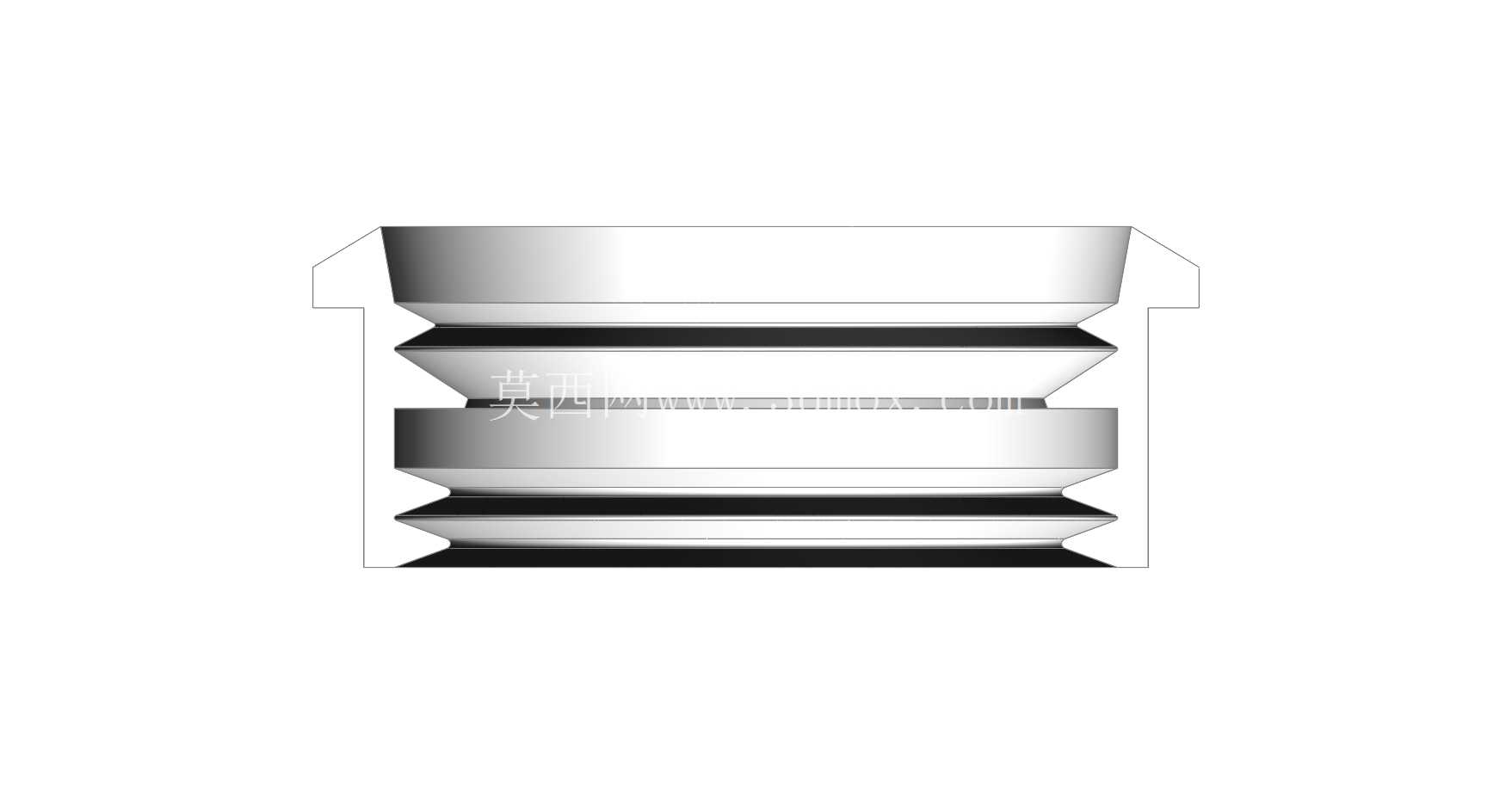

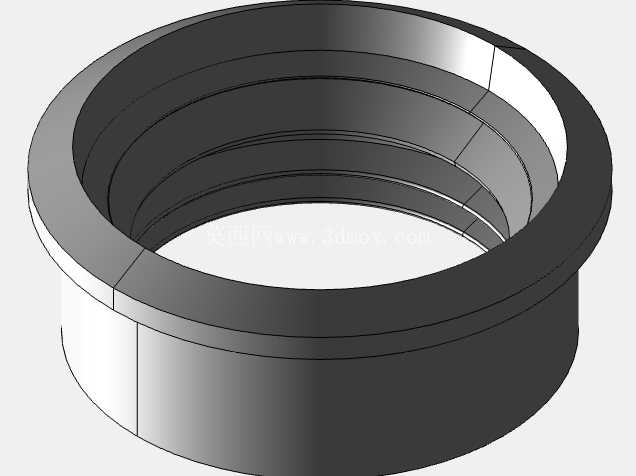

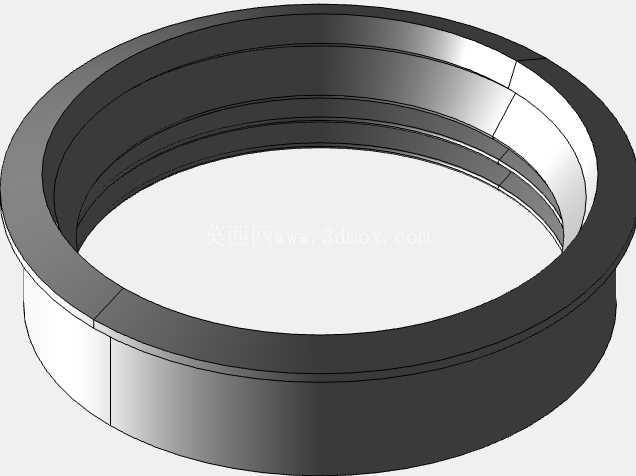

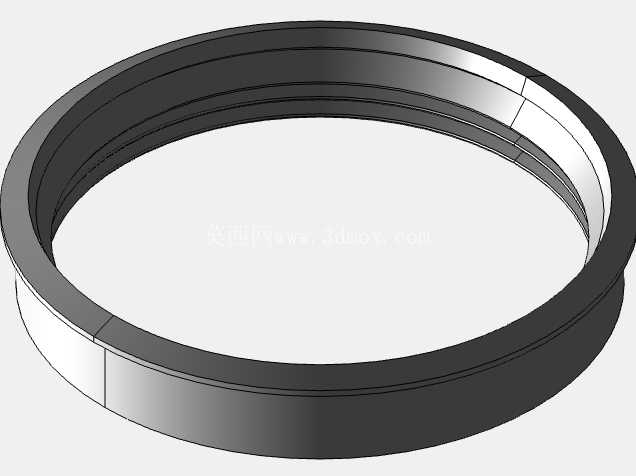

从结构设计来看，该垫片采用多层叠合的锥形唇边结构，并非传统平垫片的平面接触形式，这种设计的核心逻辑是利用唇边的弹性变形填充承插接口的装配间隙——管道插入过程中，多层锥形唇边会顺着管道插入方向产生自适应翻折变形，每一层唇边都能与管道外壁、承口内壁形成独立的密封线，即便管道外壁存在轻微的铸造瑕疵、安装偏心或者尺寸公差波动，多层结构也能通过不同位置唇边的补偿变形填补间隙，避免单道密封失效后出现渗漏。相比平垫片依赖轴向压紧力实现密封的逻辑，这种唇边结构不需要过大的轴向压紧力就能实现可靠密封，能有效避免过度压紧导致的垫片剪切破坏，尤其适合承插式这类无法提供大轴向压紧力的连接场景。

设计过程中需要重点把控的尺寸边界包括垫片的外径、内径以及各层唇边的外径公差：垫片外径需要与管道承口的内止口尺寸匹配，保证安装时垫片能准确定位在承口密封槽内，不会在管道插入时被推挤移位；垫片的基础内径要略小于对接管道的外径，保证初始状态下唇边就能与管道外壁形成一定的预紧接触；各层唇边的外径依次形成梯度差，最外侧唇边尺寸最大，越靠近内侧唇边尺寸越小，这样管道插入时各层唇边能逐级变形，避免一次性插入阻力过大导致安装困难，同时每一级变形的唇边都能形成独立的密封屏障，即便外层唇边被流体中的杂质划伤，内层唇边依然能维持密封性能。

从实际应用场景来看，这类垫片常被用于地下管网的承插接口安装，地下环境中管道可能受土壤沉降影响出现轻微的角度偏移，该垫片的弹性多层结构可以适应3°以内的接口偏角，不会因为管道轻微错位就出现密封失效；同时在管路存在轻微水锤压力波动时，唇边结构能在压力升高时进一步贴紧管壁，压力越高密封接触应力越大，实现自紧式密封效果，避免压力波动导致的密封面分离渗漏。

建模过程中需要重点还原唇边的圆角过渡细节，不能出现尖锐棱角——尖锐棱角在安装时容易被管道端口的毛刺切割损坏，同时长期受压时容易产生应力集中导致材料开裂；各层唇边之间的退刀槽尺寸也要准确控制，槽宽过小会导致唇边变形空间不足，插入阻力过大，槽宽过大则会降低垫片整体结构强度，受压时容易出现整体塌陷。另外垫片的端面定位台结构需要与承口端面贴合，安装时可以通过目视判断垫片是否安装到位，避免垫片装偏导致的局部密封失效。

在材料适配层面，该结构可以根据输送介质的不同调整橡胶配方，输水场景采用常规丁腈橡胶即可满足要求，若输送弱酸碱流体则更换为三元乙丙材质，高温工况下可选用氟橡胶材质，结构本身不需要做大幅调整就能适配不同工况需求，这也是该类垫片通用性强的核心原因。安装时不需要额外涂抹密封胶，只需将垫片卡入承口定位槽，将管道匀速插入即可，对安装工人的技术要求更低，能大幅提升管网施工的效率，减少人为操作不当导致的密封失效问题。
