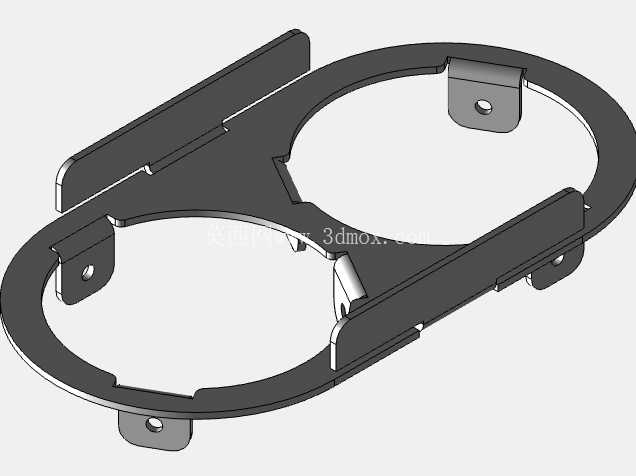

双环式激光切割防护安装固定支架

　　这款双环式钣金支架主要面向激光加工设备的光路防护场景设计，日常在中小功率激光切割、激光打标工位中，用来承托固定圆形激光防护镜片，避免加工过程中飞溅的高温熔渣、金属碎屑直接溅射损伤光学元件，同时也能对光路周边的零散线缆起到规整限位作用，减少工位布线杂乱带来的安全隐患。从结构设计来看，整体采用2mm厚度的钣金板材一体冲压折弯成型，没有多余的拼接焊缝，加工工序集中在激光落料、折弯、压铆三个环节，量产时的工艺一致性较好，单件加工的材料利用率能控制在合理区间，不会产生过多边角料浪费。

　　主体的两个环形承托位内径匹配常规直径的圆形防护镜片，环边预留的微小凸台是镜片的轴向定位结构，安装时镜片直接嵌入环内，靠凸台限制轴向窜动，不需要额外打胶固定，后期更换镜片时直接扣取即可，维护操作十分便捷。支架四周延伸出的四个带孔安装耳，是整个构件的安装固定点位，孔位位置经过排布优化，既可以直接通过螺栓固定在设备的型材框架上，也能搭配磁吸座吸附在金属设备台面，适配不同的工位安装需求。从安装边界尺寸来看，整体横向跨度控制在135mm范围内，纵向安装高度不超过30mm，不会占用过多的设备安装空间，即使在紧凑的小型激光加工工位上，也不会和周边的激光头移动路径、工件夹持工装产生运动干涉。

　　设计时特意将安装耳的折弯高度做了差异化处理，两个长侧边的安装耳折弯高度略高于环形承托面，安装后能在镜片两侧形成简易的侧向防护，减少从侧边斜向飞溅的碎屑击中镜片边缘的概率；两端的短安装耳折弯高度与承托面齐平，方便走线时线缆可以从端部平滑过渡，不会被钣金锐边割破绝缘层。所有钣金的外露边缘都做了R0.5的圆角倒钝处理，避免安装维护时划伤操作人员的手部，也不会刮蹭到周边的管线外层。

　　在实际工况适配性上，2mm厚度的钣金板材具备足够的结构刚性，日常承受镜片的自重完全不会产生形变，即使遇到工位上偶尔的工件磕碰，也不会轻易出现弯折变形导致镜片移位的问题；板材表面做了哑光喷塑处理，不会反射激光束，避免激光漫反射带来的额外安全隐患，同时哑光表面也不容易残留加工产生的烟尘污渍，日常清洁只需要用干布擦拭即可。在结构细节的考量上，两个环形承托位之间的连接筋做了加宽处理，提升整个支架的抗扭刚性，即使安装时四个固定点的平面度存在微小误差，也不会因为拧紧螺栓的应力导致环形位变形夹碎防护镜片；每个安装耳上的固定孔都做了0.2mm的间隙放大，允许安装时存在微小的位置调整量，降低安装对位的精度要求，现场装配时不需要反复修配孔位就能顺利完成固定。这类支架除了激光防护场景使用，也可以适配在需要固定两个圆形光学元件、圆形小型传感器的工位上，只要元件外径和环位尺寸匹配，都可以直接安装使用，具备一定的场景通用性，不需要针对单一工位单独开模制作，能降低小批量设备改造的配件成本。
