ANSI B16.5标准毫米级法兰系列

　　在石油化工、市政给排水、电力输配、暖通空调等涉及流体输送的工程场景中，法兰是管路系统实现分段连接、设备对接、检修拆换的核心承压连接件，其尺寸精度、密封性能直接决定整套管路系统的运行可靠性与承压边界完整性。本次梳理的ANSI B16.5标准法兰系列，覆盖从0.25英寸到18英寸的全规格尺寸，所有参数均以毫米为单位做统一换算标注，适配国内工程现场公制量具测量、公制螺栓配套的施工习惯，避免英制公制转换过程中出现的尺寸偏差、安装错配问题。

　　从实际工程选型逻辑来看，不同通径的法兰对应不同的管路流速、承压等级需求，小通径规格多用于仪表引压管、小型气动管路、实验室流体管线的连接，大通径规格则适配主工艺管线、循环水干管、大型设备进出口的对接场景，全系列覆盖的尺寸区间能够满足从分支小管到主干大管的全管路连接需求，无需在不同标准体系间做参数转换适配。设计层面，该系列法兰严格遵循ANSI B16.5的密封面、螺栓孔分布、厚度公差要求，圆形盘体结构采用均匀受力的对称设计，螺栓孔沿盘体圆周等距分布，确保螺栓预紧力能够均匀传递到密封面区域，避免局部应力集中导致的密封垫压溃、法兰面翘曲泄漏问题；盘体中心的通径与对应公称通径的管路内径匹配，减少管路变径带来的流体阻力突变、局部紊流问题，降低输送过程中的压力损失与管路冲蚀风险。

　　从安装边界来看，每一档规格的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰厚度、密封面凸台尺寸均做了统一的参数固化，设计人员在做管路排布时，可以直接调取对应规格的模型做装配干涉检查，提前核对法兰与周边管线、支吊架、设备外壳的安全间隙，避免现场安装时出现法兰与周边结构碰撞、螺栓紧固空间不足的问题；同时统一的安装尺寸能够保证同规格法兰的互换性，在设备检修、管路改造时可以直接替换同标准的法兰部件，无需重新加工适配接口。针对不同的应用场景，该系列法兰可适配不同类型的密封垫片，包括非金属平垫、金属缠绕垫、金属环垫等，密封面的粗糙度、平面度公差均满足对应垫片的密封要求，在额定承压范围内能够实现可靠的静密封，减少管路跑冒滴漏的隐患。

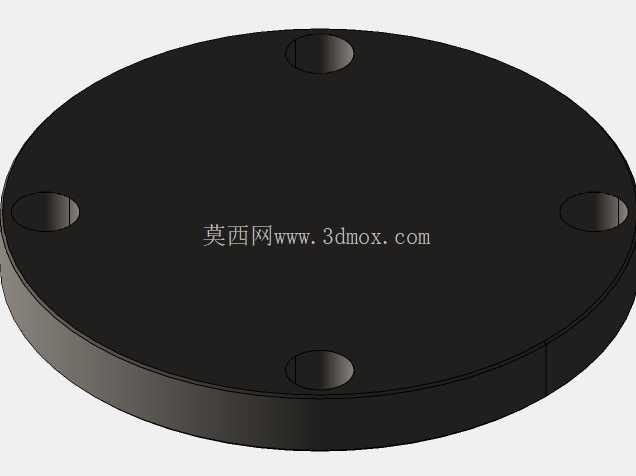

　　在三维建模过程中，每一个规格的法兰都严格按照标准尺寸做参数化建模，螺栓孔的位置度、盘体的同轴度、密封面的平面度都符合实际加工的公差要求，模型可直接用于工程装配仿真、管路应力分析、施工交底等场景，设计人员无需重新绘制法兰模型，直接调取即可完成管路系统的装配设计，大幅提升非标设备设计、管路排布的工作效率。从实际使用的角度出发，法兰盘的厚度设计充分考虑了螺栓预紧力、内压推力产生的弯曲应力，在满足强度要求的前提下尽可能控制盘体重量，降低管路系统的整体载荷，减少支吊架的承重负担；螺栓孔的孔径预留了合理的安装间隙，能够抵消管路焊接、安装过程中产生的少量位置偏差，降低现场安装的对中难度，提升施工效率。
