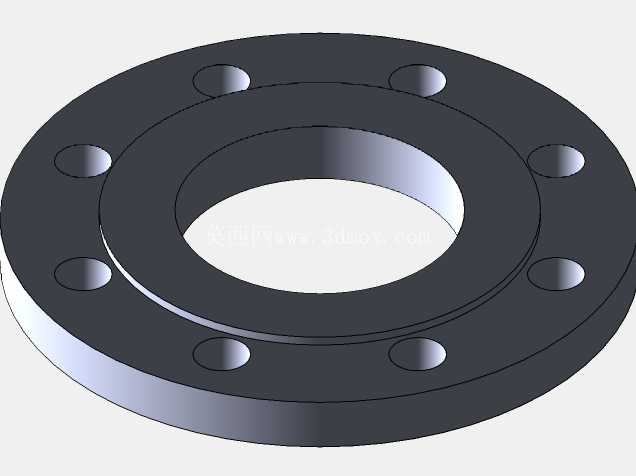

DN80公称通径BS4504标准PN10压力法兰

　　这款法兰适配水务、燃气行业的管路布设场景，在市政供水管网、小区燃气入户管线、厂区工艺水输送系统中，承担着管段之间、管段与阀门/泵体/计量设备之间的刚性连接作用，是管路系统中实现可拆卸连接、保障密封可靠性的核心基础零件。从结构设计逻辑来看，该法兰遵循BS4504标准中PN10压力等级的规范要求，整体为圆盘式带孔结构，中心通孔与DN80通径的管道内径匹配，能够保证管路输送过程中介质流道无突变，减少局部压损，避免介质在法兰连接处形成涡流、淤积等问题，尤其适配自来水、天然气这类对流通平顺性有要求的输送场景。

　　法兰盘面上均匀分布8个螺栓通孔，孔位的节圆直径、孔径尺寸严格对应PN10压力等级下DN80规格的安装要求，安装时可通过穿装配套螺栓，配合法兰密封面间的垫片，实现连接部位的静密封，在1.0MPa的额定工作压力下，能够有效避免介质渗漏，同时可承受管路运行中产生的轴向拉力、径向剪切力，保障管路系统的结构稳定性。法兰的密封面采用突面结构，这种结构形式加工难度低，密封面接触面积适中，配合橡胶垫片、石棉橡胶垫片或者金属缠绕垫片都能获得可靠的密封效果，既适合常温水输送场景，也能适配燃气输送中对密封性能的严苛要求，日常运维中拆卸、更换垫片也较为便捷，不需要复杂的专用工装。

　　从安装边界来看，该法兰的外径尺寸、厚度均符合BS4504标准PN10等级的尺寸规范，在管路布设时，不需要额外调整相邻管段的安装间距，可直接与同标准同规格的法兰、阀门、设备接口配对安装，螺栓孔的均布设计也避免了安装时的对位难题，现场施工时可快速完成穿栓、紧固作业，降低现场安装的工时成本。设计过程中，法兰的盘体厚度经过强度校核，在额定压力下，盘体不会出现翘曲变形，螺栓孔周边的应力集中区域也做了相应的结构优化，避免长期带压运行下出现孔位开裂、盘体变形等失效问题。

　　法兰的内孔与管道连接端可采用焊接方式固定，焊接坡口的尺寸适配常规的管道焊接工艺，现场焊接作业时能够保证焊脚尺寸符合强度要求，焊接后焊缝处的应力不会传导至密封面，保障密封面的平面度不受焊接变形影响。在实际应用场景中，这类法兰常被用在城市供水主干线的分支节点、燃气调压站的进出管段、水厂工艺处理单元的管段连接位置，除了基础的连接密封作用，法兰连接的可拆卸特性也方便后续管路检修、设备更换时，不需要切割整段管道，仅需要拆卸法兰螺栓即可完成局部管段或者设备的拆换，大幅降低后期运维的成本。不同于高压等级法兰的厚重结构，PN10压力等级的DN80法兰在保证结构强度的前提下，尽可能控制了自身重量，既降低了材料成本，也减少了管路系统的整体承重负荷，在架空布设的管路场景中，能够降低管路支架的承重要求，提升架空管路的结构安全性。法兰盘的外缘做了倒角处理，避免安装、搬运过程中尖锐边缘划伤施工人员，也能减少安装时螺栓与法兰外缘的磕碰，提升现场施工的安全性。在三维建模过程中，该模型严格还原了标准法兰的所有结构细节，包括螺栓孔的位置度、密封面的平面度要求、焊接坡口的角度尺寸，结构设计人员在进行管路系统三维布设时，可以直接调用该模型进行管路装配干涉检查，提前预判安装过程中可能出现的螺栓空间不足、法兰与周边设备结构干涉等问题，减少现场施工时的设计变更。同时模型的结构细节也可用于加工前的工艺校核，帮助加工人员明确各部位的尺寸公差要求，保障加工完成的法兰能够符合标准规范，与同规格配件实现无差别互换。
