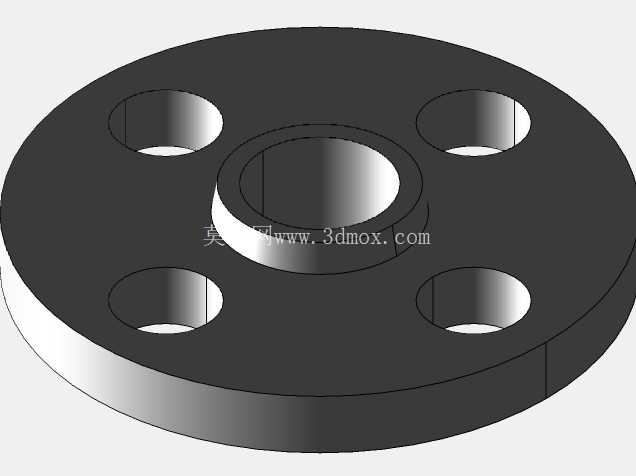

ANSI B16.5标准150级滑套式法兰结构

　　从实际工程应用角度出发，滑套法兰的核心功能是通过螺栓预紧力挤压两侧密封垫片，在法兰密封面形成足够的比压，阻断管内流体的泄漏通道，相比对焊法兰，滑套法兰的内孔略大于对接管道外径，安装时可直接将管道套入法兰内孔，调整管道同轴度后在法兰内外两侧进行角焊缝固定，无需提前对管道端部做高精度坡口加工，现场施工容错率更高，尤其适合管路改造、现场组焊作业空间受限的场景。设计过程中首先围绕150磅级的压力等级要求，结合不同公称通径下的管路承压载荷，确定法兰盘的整体厚度、螺栓孔分布圆直径、密封面凸起高度等核心参数，所有尺寸严格匹配ANSI B16.5标准的公差要求，确保同标准下不同厂商生产的法兰具备完全互换性，避免现场安装出现螺栓孔对位偏差、密封面贴合不严的问题。在石油化工、市政给排水、工业流体输送的管路系统搭建中，法兰是实现管段可拆卸连接的核心承压部件，滑套式法兰因安装对位便捷、现场焊接作业难度低的特性，在中低压常温管路场景中应用占比极高。本次设计的滑套法兰严格遵循ANSI B16.5 150磅级压力标准，覆盖1英寸到24英寸的全通径尺寸序列，可适配同标准下的碳钢管、不锈钢管、合金钢管等多种材质管路，满足不同输送介质工况的连接需求。法兰整体为圆盘式结构，中心为贯通的管路套接孔，孔壁预留足够的焊接施焊空间，避免角焊缝焊接时出现焊瘤凸入管内影响流体通流面积的问题；沿法兰盘圆周均匀分布4到24个螺栓通孔（具体数量随公称通径增大而增加），螺栓孔采用通孔设计，适配六角头螺栓的穿装需求，孔位的位置度公差严格控制在标准允许范围内，保证多套法兰并联安装时螺栓可顺利穿入。密封面采用突面结构，凸起的密封面表面粗糙度控制在Ra3.2-6.3μm区间，既可以保证非金属垫片、缠绕式垫片的贴合密封效果，又不会因加工精度过高增加不必要的制造成本。

　　从安装边界来看，不同通径的法兰外径、螺栓孔中心距、法兰厚度均严格对应标准数值，比如小通径1英寸法兰外径为108mm，螺栓孔分布圆直径79.4mm，配置4个直径15.8mm的螺栓孔，可适配1/2英寸规格的连接螺栓；大通径24英寸法兰外径达749.3mm，螺栓孔分布圆直径692.2mm，配置20个直径31.8mm的螺栓孔，满足大管径管路的承压连接需求。设计时还充分考虑了焊接作业的工艺性，法兰套接孔与管道之间预留1.5-3mm的装配间隙，既方便管道顺利插入，又能保证角焊缝的熔深满足强度要求，法兰背面与管道接触的位置预留焊接退刀空间，避免焊缝应力集中导致法兰盘变形。

　　在实际选型使用中，该系列滑套法兰适用于150磅级压力等级下，工作温度不超过425℃的水、蒸汽、油品、压缩空气等常规介质输送管路，可与同压力等级的闸阀、球阀、止回阀、过滤器等管路附件配套连接，也可用于设备管口的管路对接，比如泵组进出口、储罐接管口等位置的连接。建模过程中对法兰的所有棱角做了R0.5-R2mm的倒圆角处理，既符合实际加工的工艺要求，避免锐边割伤安装人员，也能减少应力集中点，提升法兰在长期承压工况下的结构稳定性。针对不同通径下的法兰受力特性，对法兰盘的厚度做了对应匹配，小通径法兰厚度较薄，满足低压工况下的刚度要求，大通径法兰适当增加厚度，避免螺栓预紧时法兰盘发生翘曲变形导致密封失效。

　　螺栓孔的两端均做了轻微的倒角处理，去除钻孔产生的毛刺，方便螺栓顺利穿装，也能避免螺栓紧固时螺纹被孔边毛刺刮损。密封面的凸起高度控制在1.5-2mm，既保证垫片压缩时有足够的定位空间，又不会因凸起过高导致垫片受压不均。在管路系统装配时，只需将法兰套入管道端部，调整法兰端面与管道轴线的垂直度，保证两侧法兰对接时密封面完全平行，再依次穿入螺栓，按对角顺序逐步拧紧螺栓至规定扭矩，即可完成可靠连接，相比焊接式连接，这种法兰连接方式可方便后期管路的拆卸检修、阀门更换、管路改造等作业，大幅降低后期运维的工作量。
