法兰连接式止回阀流体控制结构

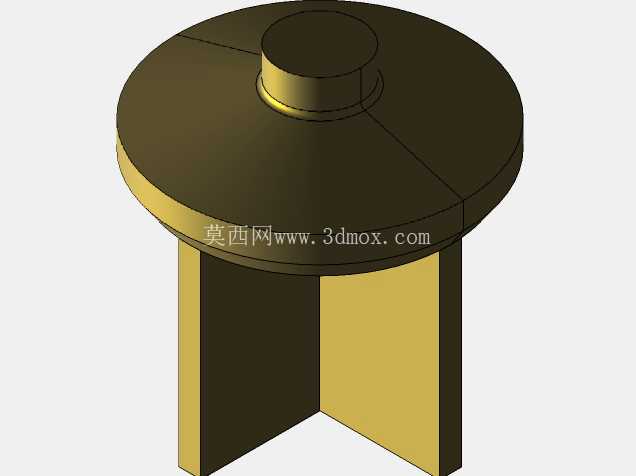

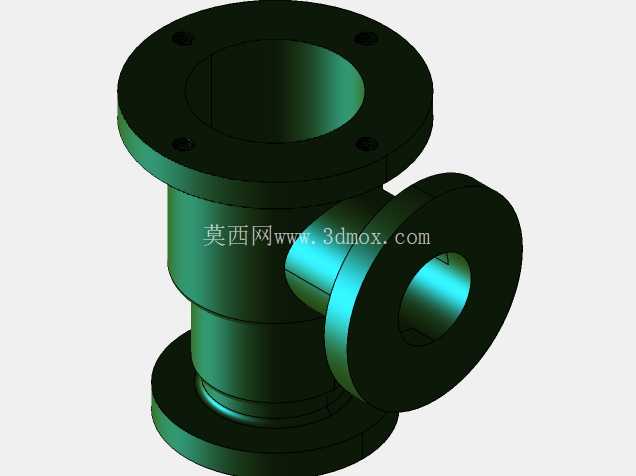

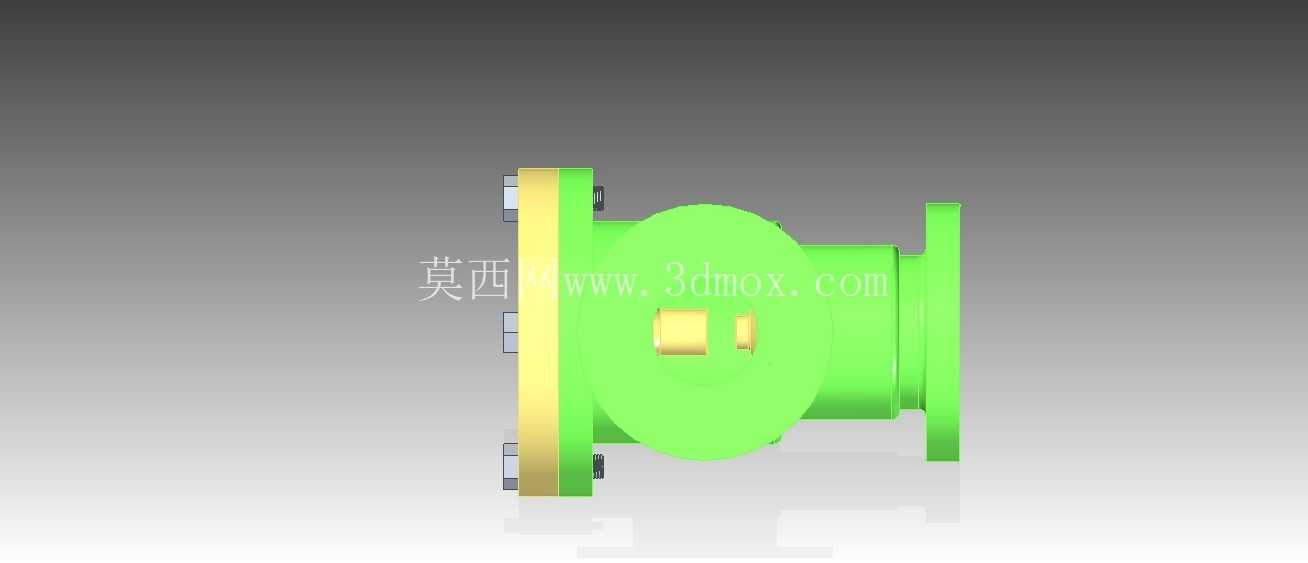

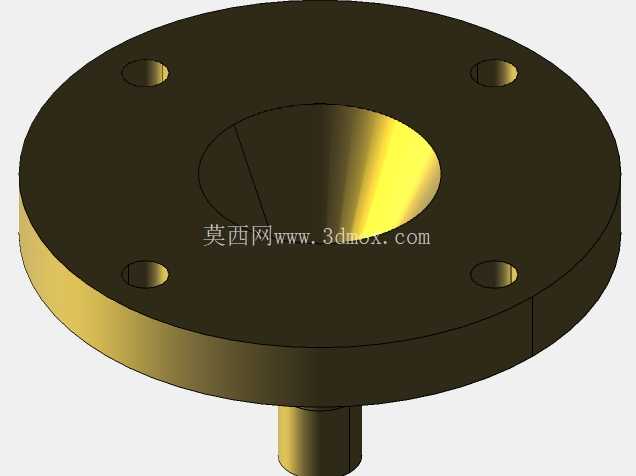

　　在工业流体输送管网的搭建与运维场景中，单向止回结构是保障管路介质定向流动、避免反向回流冲击上游设备的核心部件，本次呈现的NRV结构正是针对中低压流体管路设计的轴向式止回单元，可适配净水输送、化工轻介质循环、暖通空调水循环等多个民用与工业流体输送场景。从实际安装适配性来看，该结构采用双侧法兰对接形式，法兰端的螺栓孔位按照常规管路法兰的通用排布逻辑设计，安装时可直接与同通径的管路法兰通过螺栓组锁紧，法兰端面预留有密封垫片的安装槽位，可适配橡胶垫片、聚四氟乙烯垫片等多种常规密封件，无需额外加工适配结构即可完成现场装配。结构主体采用流线型的内腔设计，介质正向流通时，内部的止回启闭件在介质推力作用下沿轴向导向结构抬升，介质可顺着内腔的导流曲面平稳通过，流道内无明显的直角突变结构，能有效降低介质流经时的局部阻力损失，减少管路系统的泵送能耗；当管路内介质出现反向流动趋势时，启闭件在介质反向压力与自身复位结构的共同作用下快速贴合密封座，截断介质反向通路，避免回流造成的上游泵叶轮反转、介质串流等工程问题。

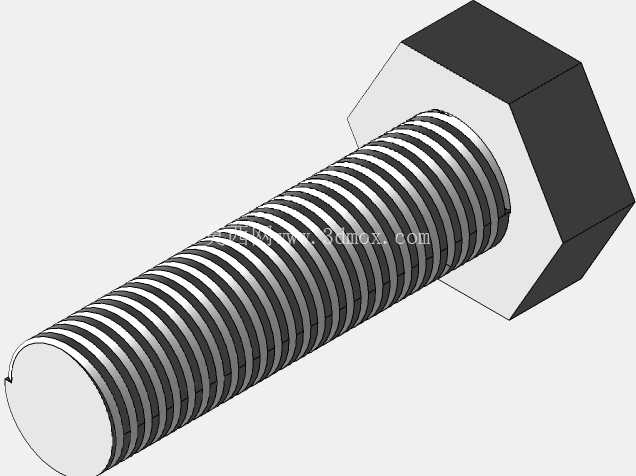

　　从设计思路层面拆解，该结构在建模阶段优先考虑了装配干涉的规避：法兰端的螺栓伸出长度做了明确的尺寸边界限定，螺栓安装后不会突出到法兰连接面外侧，也不会与阀体的加强筋结构产生空间冲突；阀体侧面的导向凸台结构，既作为内部启闭件的导向支撑载体，也额外增加了阀体的结构强度，在管路承受一定水锤压力时，可避免阀体侧壁出现应力集中导致的变形开裂。结构的整体外形尺寸按照常规同通径止回阀的安装空间做了适配，轴向总长度控制在常规管路安装预留的间距范围内，径向最大尺寸不超过法兰外径的1.1倍，在狭窄的管廊、设备夹层等安装空间内也可顺利完成布置，无需为适配该阀门额外调整管路的排布走向。

　　在细节结构处理上，阀体与法兰连接的位置做了圆弧过渡处理，既减少了铸造或注塑加工时的应力集中问题，也避免了直角位置容易积留介质杂质的缺陷；内部密封座的配合面做了精度适配设计，建模时预留了密封件的压缩量空间，保证启闭件闭合时密封面可均匀受压，不会出现局部密封不严导致的内漏问题。不同于旋启式止回阀的摆臂结构，该轴向升降式的止回结构启闭行程更短，响应速度更快，在介质流速波动较大的管路中，可更快完成闭合动作，降低回流冲击对管路系统的影响；同时结构内部无铰接类的易损部件，长期运行时的故障概率更低，日常维护仅需定期检查密封面的磨损情况，无需对铰接转轴等部件做润滑保养，适配长期无人值守的管路系统使用。

　　针对不同的介质特性，该结构的基础模型可快速做参数化调整：针对腐蚀性介质，可将阀体材质调整为不锈钢或工程塑料，密封件适配氟橡胶材质；针对高温介质场景，可适当增加阀体壁厚，调整密封座的耐温材质参数，模型的特征结构做了全参数化关联，调整通径、压力等级参数时，法兰孔位、壁厚、启闭件行程等关联尺寸可同步更新，能大幅缩短同系列不同规格产品的设计建模周期。在管路系统的选型匹配中，该结构的流道通径与公称通径保持一致，不会出现通径缩径导致的流量损失问题，可满足设计流量下的介质输送需求，安装时无需额外配置变径接头，减少了管路的连接节点，也就降低了节点位置出现泄漏的概率。
